- Adaptação Código do artigo
|
|
|
K0421Fusos roscados para pés niveladores articulados de aço ou aço... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço ou aço inoxidável 1.4305. Versão:Aço passivado azul.
Aço inoxidável, superfície sem tratamento.Indicação para encomenda:Caso o fuso roscado e as bases do pé nivelador articulado devam ser fornecidos montados, favor informar o número de encomenda do fuso e do prato adicionando "montado".

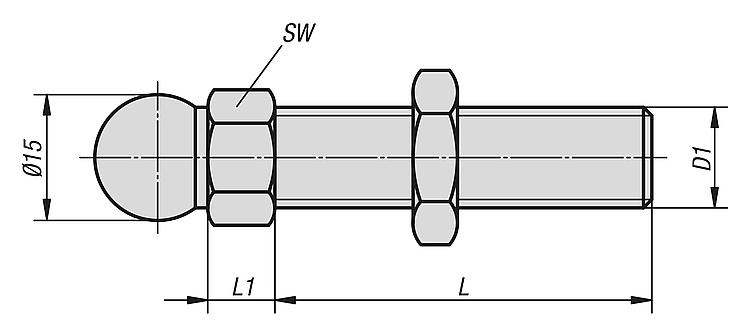

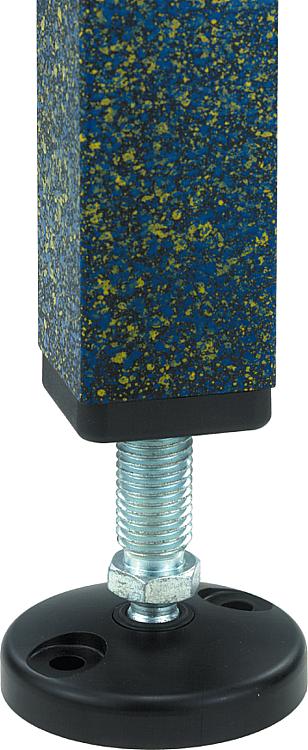

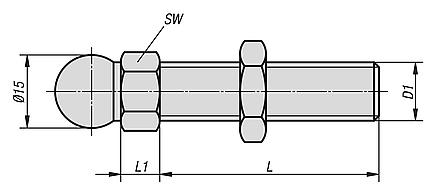

(por ex. K0421.060151 e K0415.1030 montado.)Indicação:Os pés niveladores articulados são compostos por um fuso roscado e uma base. Todos os fusos roscados podem ser combinados com qualquer base. A altura do pé nivelador articulado é calculada através do comprimento do fuso roscado + altura do sextavado + 22,5 mm.
(Altura total do pé articulado = L + L1 + 22,5 mm).
Dependendo da versão, os fusos roscados podem ser fornecidos com uma saída de rosca com rebaixo antes do sextavado.Acessórios:- K0415 Base para pés niveladores articulados de plástico.
- K0415 Base para pés niveladores articulados antiestática.
- K0416 Base para pés niveladores articulados de Zamak ou aço inoxidável.
- K0654 Base com placa de fixação integrada para pés niveladores articulados de plástico.
- K0417 Base com placa de fixação integrada para pés niveladores articulados de Zamak
- K0418 Base para pés niveladores articulados de aço inoxidável.
- K0419 Base para pés niveladores articulados com amortecimento antivibratório.
Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Material
do corpo
básico | D1 | L | L1 | SW | Capacidade
de carga
máx. kN | CAD | Aces. | Preço | Encomendar |
|---|
| K0421.060151 | aço | M6 | 15 | 7,5 | 14 | 2 |  | | sob consulta | | | K0421.060301 | aço | M6 | 30 | 7,5 | 14 | 2 | | | sob consulta | | | K0421.080401 | aço | M8 | 40 | 7,5 | 14 | 3,5 | | | sob consulta | | | K0421.080801 | aço | M8 | 80 | 7,5 | 14 | 3,5 | | | sob consulta | | | K0421.100451 | aço | M10 | 45 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.100701 | aço | M10 | 70 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.100901 | aço | M10 | 90 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.101251 | aço | M10 | 125 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.101501 | aço | M10 | 150 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.120451 | aço | M12 | 45 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.120661 | aço | M12 | 66 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.121001 | aço | M12 | 100 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.121251 | aço | M12 | 125 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.121501 | aço | M12 | 150 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.140661 | aço | M14 | 66 | 7,5 | 14 | 11,1 | | | sob consulta | | | K0421.141001 | aço | M14 | 100 | 7,5 | 14 | 11,1 | | | sob consulta | | | K0421.141251 | aço | M14 | 125 | 7,5 | 14 | 11,1 | | | sob consulta | | | K0421.141501 | aço | M14 | 150 | 7,5 | 14 | 11,1 | | | sob consulta | | | K0421.160661 | aço | M16 | 66 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.161001 | aço | M16 | 100 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.161251 | aço | M16 | 125 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.161501 | aço | M16 | 150 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.162001 | aço | M16 | 200 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.200851 | aço | M20 | 85 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.201001 | aço | M20 | 100 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.201251 | aço | M20 | 125 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.201501 | aço | M20 | 150 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.202001 | aço | M20 | 200 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.240851 | aço | M24 | 85 | 10,5 | 24 | 36,1 | | | sob consulta | | | K0421.241001 | aço | M24 | 100 | 10,5 | 24 | 36,1 | | | sob consulta | | | K0421.241251 | aço | M24 | 125 | 10,5 | 24 | 36,1 | | | sob consulta | | | K0421.241501 | aço | M24 | 150 | 10,5 | 24 | 36,1 | | | sob consulta | | | K0421.242001 | aço | M24 | 200 | 10,5 | 24 | 36,1 | | | sob consulta | | | K0421.060152 | aço inoxidável | M6 | 15 | 7,5 | 14 | 2 | | | sob consulta | | | K0421.060302 | aço inoxidável | M6 | 30 | 7,5 | 14 | 2 | | | sob consulta | | | K0421.080402 | aço inoxidável | M8 | 40 | 7,5 | 14 | 3,5 | | | sob consulta | | | K0421.080802 | aço inoxidável | M8 | 80 | 7,5 | 14 | 3,5 | | | sob consulta | | | K0421.100452 | aço inoxidável | M10 | 45 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.100702 | aço inoxidável | M10 | 70 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.100902 | aço inoxidável | M10 | 90 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.101252 | aço inoxidável | M10 | 125 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.101502 | aço inoxidável | M10 | 150 | 7,5 | 14 | 4,7 | | | sob consulta | | | K0421.120452 | aço inoxidável | M12 | 45 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.120662 | aço inoxidável | M12 | 66 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.121002 | aço inoxidável | M12 | 100 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.121252 | aço inoxidável | M12 | 125 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.121502 | aço inoxidável | M12 | 150 | 7,5 | 14 | 7,7 | | | sob consulta | | | K0421.140662 | aço inoxidável | M14 | 66 | 7,5 | 14 | 11,1 | | | sob consulta | | | K0421.141002 | aço inoxidável | M14 | 100 | 7,5 | 14 | 11,1 | | | sob consulta | | | K0421.141252 | aço inoxidável | M14 | 125 | 7,5 | 14 | 11,1 | | | sob consulta | | | K0421.141502 | aço inoxidável | M14 | 150 | 7,5 | 14 | 11,1 | | | sob consulta | | | K0421.160662 | aço inoxidável | M16 | 66 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.161002 | aço inoxidável | M16 | 100 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.161252 | aço inoxidável | M16 | 125 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.161502 | aço inoxidável | M16 | 150 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.162002 | aço inoxidável | M16 | 200 | 7,5 | 17 | 14,5 | | | sob consulta | | | K0421.200852 | aço inoxidável | M20 | 85 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.201002 | aço inoxidável | M20 | 100 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.201252 | aço inoxidável | M20 | 125 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.201502 | aço inoxidável | M20 | 150 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.202002 | aço inoxidável | M20 | 200 | 10,5 | 22 | 24,3 | | | sob consulta | | | K0421.240852 | aço inoxidável | M24 | 85 | 10,5 | 24 | 36,1 | | | sob consulta | | | K0421.241002 | aço inoxidável | M24 | 100 | 10,5 | 24 | 36,1 | | | sob consulta | | | K0421.241252 | aço inoxidável | M24 | 125 | 10,5 | 24 | 36,1 | | | sob consulta | | | K0421.241502 | aço inoxidável | M24 | 150 | 10,5 | 24 | 36,1 | | | sob consulta | | | K0421.242002 | aço inoxidável | M24 | 200 | 10,5 | 24 | 36,1 | | | sob consulta | |
