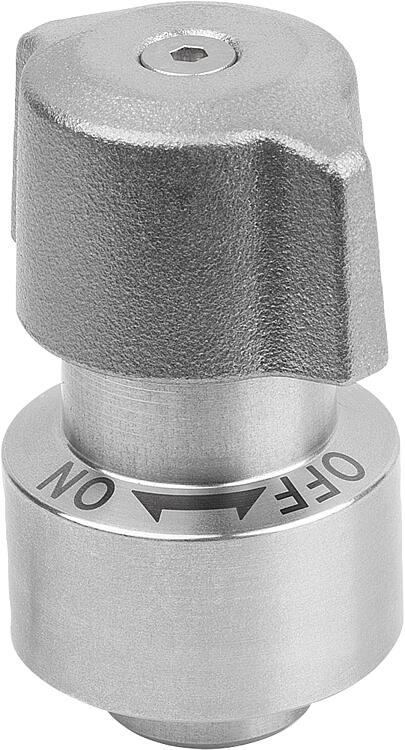

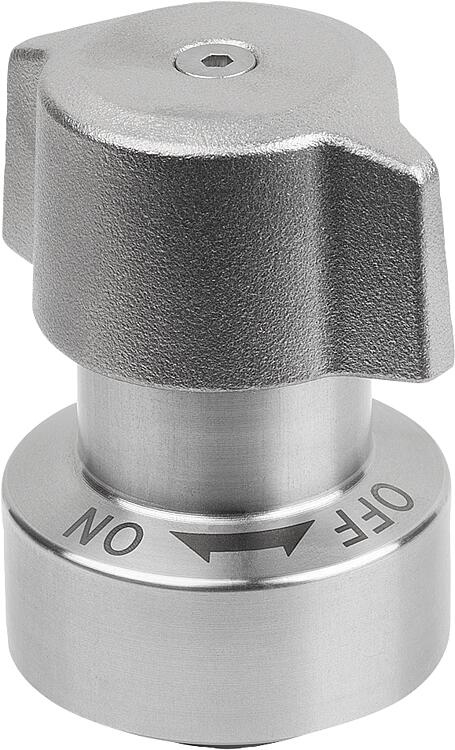

Fecho rotativo de fixação (modelo on/off) em aço inoxidável, versão para serviço pesado, com acionamento por rotação e botão giratório em aço inoxidável
Descrição do artigo/Imagens dos produtos

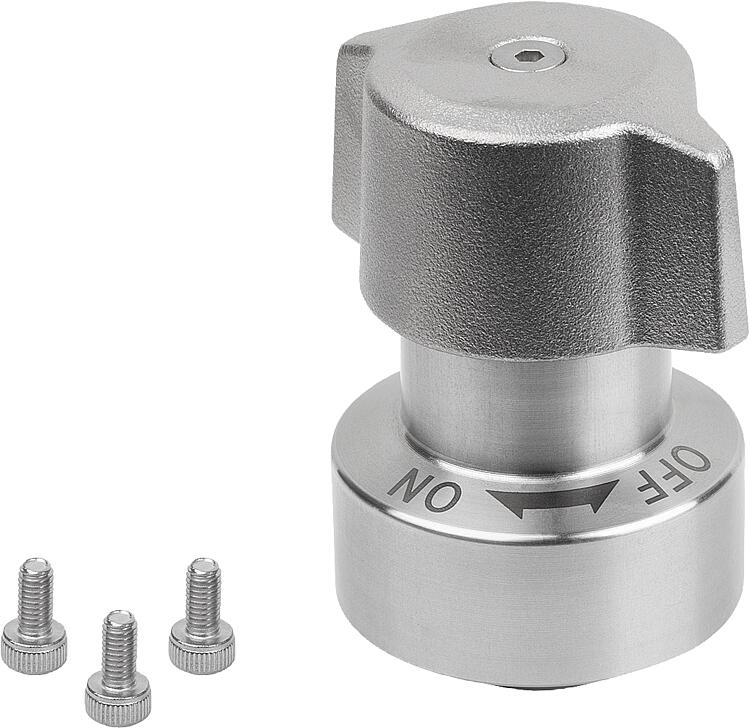

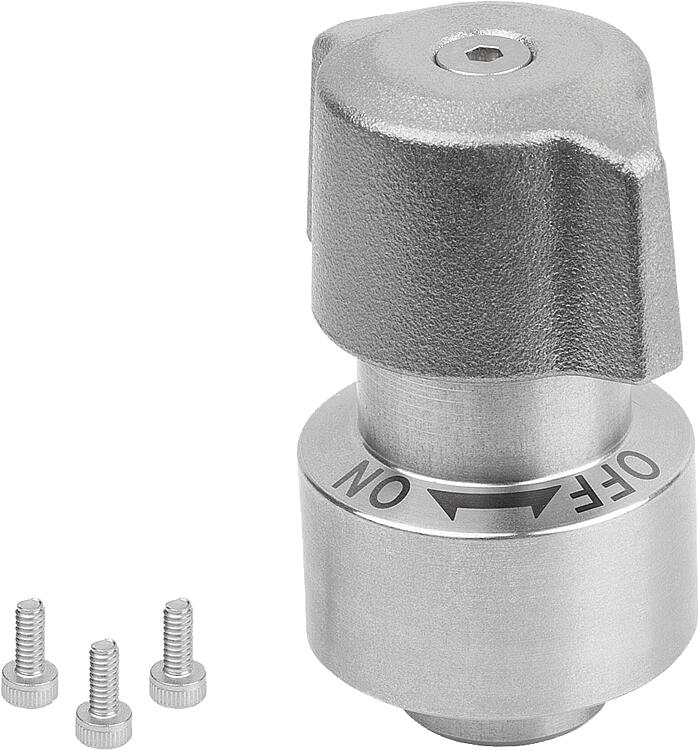

DescriçãoDescrição do produto:Os fechos rotativos de fixação são utilizados para substituição e fechamento rápido e fácil de dispositivos ou tampas. A fixação sem ferramenta reduz o tempo de preparação.Material:Carcaça de aço inoxidável. Botão giratório em termoplástico PA (poliamida) ou aço inoxidável.Versão:Carcaça com superfície sem tratamento. Botão giratório em PA reforçado com fibra de vidro, preto. Botão giratório em aço inoxidável com superfície sem tratamento.Indicação:Os parafusos de fixação M2 ou M3 de aço inoxidável estão incluídos no fornecimento.
A espessura da placa varia de acordo com o uso de diferentes pinos de guia (K2257).
Opção de montagem 1 com pino de guia forma A para espessura de placa de 6 mm ou com pino de guia forma B para espessura de placa de 9 mm. Opção de montagem 2 com pino de fixação forma A para espessura da placa > 6 a 20 mm ou com pino de fixação forma B para espessura da placa > 9 a 20 mm.
O pino de guia deve ser encomendado separadamente.
Se a força de fixação for excedida, será criada uma lacuna de mais de 0,1 mm entre os painéis.Modo de operação:Certificar-se de que o botão giratório esteja na posição OFF. Instale o fecho sobre o pino de guia e gire o botão para a posição ON.Acessórios:Pino de guia de aço inoxidável para fechos rotativos de fixação (modelo on/off) K2257.Indicação de desenho:
1) Opção de montagem 1 2) Opção de montagem 2 3) Placa
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
