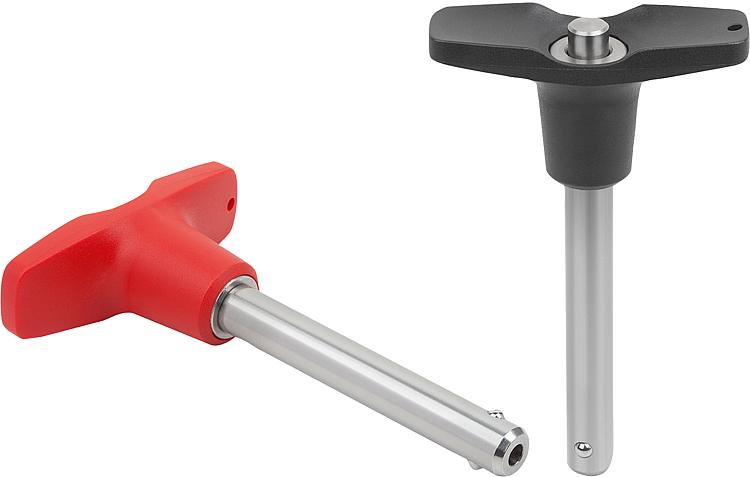

K0792Pinos de bloqueio esférico com manípulo em T |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Manípulo termoplástico.
Botão de pressão 1.4305.
Pinos em aço inoxidável 1.4305.
Esferas em aço inoxidável 1.4125.
Mola de pressão em aço inoxidável 1.4310. Versão:Manípulo grafite escuro ou vermelho escuro RAL3020.
Aço inoxidável com superfície sem tratamento.Indicação:Os pinos de bloqueio esférico servem para fixação e união rápida e fácil de peças em geral ou de usinagem. Ao pressionar o botão de pressão, ambas as esferas destravam, fixando assim as partes a serem unidas. Ao soltar o botão de pressão, as esferas travam automaticamente, unindo os componentes de forma segura, sem o risco de desprendimento. Se necessário, os pinos de bloqueio esférico podem ser equipados com um cabo de segurança antiperda.
Cisalhamento duplo (F) = S • τ aB máx.
Os dados de cisalhamento correspondem à carga de ruptura teórica.
Eles são valores de referência não vinculativos, sem levar em conta os fatores de segurança, portanto, excluem qualquer termo de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades de forma legal.
Os valores de carga foram calculados com base na norma DIN 50141. Cada usuário deve determinar individualmente se o pino de bloqueio esférico é adequado para a respectiva aplicação.
Fatores como a grande variedade de materiais, nos quais os pinos de bloqueio esférico são usados, as condições climáticas e o desgaste podem influenciar os valores determinados.Acessórios:Buchas de alojamento para pino de bloqueio esférico K0724
Cabo de proteção em espiral K0367
Cabo de segurança anti perda com olhal K0367
Anel de chave K0367Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

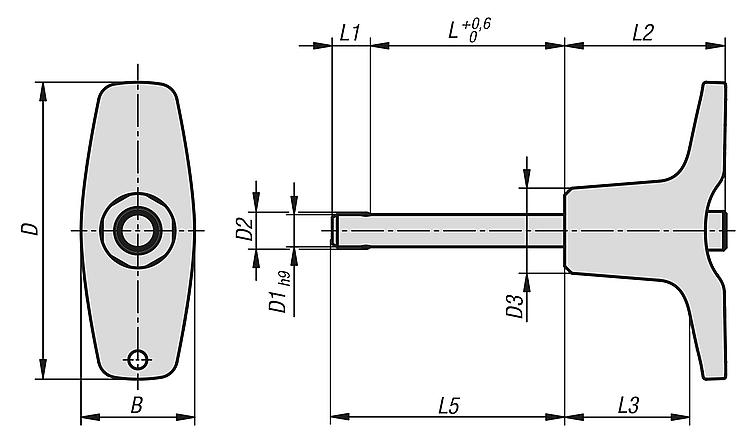

| Código do artigo | Cor
dos componentes | B | D | D1 | D2 | D3 | L | L1 | L2 | L3 | L5 | Furo de
alojamento
H11 | Cisalhamento
duplo
máx. kN | CAD | Aces. | Preço | Encomendar |
|---|
| K0792.204605010 | grafite RAL 7021 | 17,6 | 46 | 5 | 5,5 | 13,2 | 10 | 5,9 | 25 | 19,4 | 15,9 | 5 | 15 |  | | sob consulta | | | K0792.204605015 | grafite RAL 7021 | 17,6 | 46 | 5 | 5,5 | 13,2 | 15 | 5,9 | 25 | 19,4 | 20,9 | 5 | 15 | | | sob consulta | | | K0792.204605020 | grafite RAL 7021 | 17,6 | 46 | 5 | 5,5 | 13,2 | 20 | 5,9 | 25 | 19,4 | 25,9 | 5 | 15 | | | sob consulta | | | K0792.204605025 | grafite RAL 7021 | 17,6 | 46 | 5 | 5,5 | 13,2 | 25 | 5,9 | 25 | 19,4 | 30,9 | 5 | 15 | | | sob consulta | | | K0792.204605030 | grafite RAL 7021 | 17,6 | 46 | 5 | 5,5 | 13,2 | 30 | 5,9 | 25 | 19,4 | 35,9 | 5 | 15 | | | sob consulta | | | K0792.204606010 | grafite RAL 7021 | 17,6 | 46 | 6 | 6,85 | 13,2 | 10 | 6,8 | 25 | 19,4 | 16,8 | 6 | 22 | | | sob consulta | | | K0792.204606015 | grafite RAL 7021 | 17,6 | 46 | 6 | 6,85 | 13,2 | 15 | 6,8 | 25 | 19,4 | 21,8 | 6 | 22 | | | sob consulta | | | K0792.204606020 | grafite RAL 7021 | 17,6 | 46 | 6 | 6,85 | 13,2 | 20 | 6,8 | 25 | 19,4 | 26,8 | 6 | 22 | | | sob consulta | | | K0792.204606025 | grafite RAL 7021 | 17,6 | 46 | 6 | 6,85 | 13,2 | 25 | 6,8 | 25 | 19,4 | 31,8 | 6 | 22 | | | sob consulta | | | K0792.204606030 | grafite RAL 7021 | 17,6 | 46 | 6 | 6,85 | 13,2 | 30 | 6,8 | 25 | 19,4 | 36,8 | 6 | 22 | | | sob consulta | | | K0792.204606035 | grafite RAL 7021 | 17,6 | 46 | 6 | 6,85 | 13,2 | 35 | 6,8 | 25 | 19,4 | 41,8 | 6 | 22 | | | sob consulta | | | K0792.204606040 | grafite RAL 7021 | 17,6 | 46 | 6 | 6,85 | 13,2 | 40 | 6,8 | 25 | 19,4 | 46,8 | 6 | 22 | | | sob consulta | | | K0792.204606045 | grafite RAL 7021 | 17,6 | 46 | 6 | 6,85 | 13,2 | 45 | 6,8 | 25 | 19,4 | 51,8 | 6 | 22 | | | sob consulta | | | K0792.204606050 | grafite RAL 7021 | 17,6 | 46 | 6 | 6,85 | 13,2 | 50 | 6,8 | 25 | 19,4 | 56,8 | 6 | 22 | | | sob consulta | | | K0792.206308020 | grafite RAL 7021 | 23 | 62,9 | 8 | 9,5 | 17,3 | 20 | 7,8 | 33 | 24,4 | 27,8 | 8 | 38 | | | sob consulta | | | K0792.206308025 | grafite RAL 7021 | 23 | 62,9 | 8 | 9,5 | 17,3 | 25 | 7,8 | 33 | 24,4 | 32,8 | 8 | 38 | | | sob consulta | | | K0792.206308030 | grafite RAL 7021 | 23 | 62,9 | 8 | 9,5 | 17,3 | 30 | 7,8 | 33 | 24,4 | 37,8 | 8 | 38 | | | sob consulta | | | K0792.206308035 | grafite RAL 7021 | 23 | 62,9 | 8 | 9,5 | 17,3 | 35 | 7,8 | 33 | 24,4 | 42,8 | 8 | 38 | | | sob consulta | | | K0792.206308040 | grafite RAL 7021 | 23 | 62,9 | 8 | 9,5 | 17,3 | 40 | 7,8 | 33 | 24,4 | 47,8 | 8 | 38 | | | sob consulta | | | K0792.206308045 | grafite RAL 7021 | 23 | 62,9 | 8 | 9,5 | 17,3 | 45 | 7,8 | 33 | 24,4 | 52,8 | 8 | 38 | | | sob consulta | | | K0792.206308050 | grafite RAL 7021 | 23 | 62,9 | 8 | 9,5 | 17,3 | 50 | 7,8 | 33 | 24,4 | 57,8 | 8 | 38 | | | sob consulta | | | K0792.206310020 | grafite RAL 7021 | 23 | 62,9 | 10 | 12 | 17,3 | 20 | 8,9 | 33 | 24,4 | 28,9 | 10 | 60 | | | sob consulta | | | K0792.206310025 | grafite RAL 7021 | 23 | 62,9 | 10 | 12 | 17,3 | 25 | 8,9 | 33 | 24,4 | 33,9 | 10 | 60 | | | sob consulta | | | K0792.206310030 | grafite RAL 7021 | 23 | 62,9 | 10 | 12 | 17,3 | 30 | 8,9 | 33 | 24,4 | 38,9 | 10 | 60 | | | sob consulta | | | K0792.206310035 | grafite RAL 7021 | 23 | 62,9 | 10 | 12 | 17,3 | 35 | 8,9 | 33 | 24,4 | 43,9 | 10 | 60 | | | sob consulta | | | K0792.206310040 | grafite RAL 7021 | 23 | 62,9 | 10 | 12 | 17,3 | 40 | 8,9 | 33 | 24,4 | 48,9 | 10 | 60 | | | sob consulta | | | K0792.206310045 | grafite RAL 7021 | 23 | 62,9 | 10 | 12 | 17,3 | 45 | 8,9 | 33 | 24,4 | 53,9 | 10 | 60 | | | sob consulta | | | K0792.206310050 | grafite RAL 7021 | 23 | 62,9 | 10 | 12 | 17,3 | 50 | 8,9 | 33 | 24,4 | 58,9 | 10 | 60 | | | sob consulta | | | K0792.206310060 | grafite RAL 7021 | 23 | 62,9 | 10 | 12 | 17,3 | 60 | 8,9 | 33 | 24,4 | 68,9 | 10 | 60 | | | sob consulta | | | K0792.208212025 | grafite RAL 7021 | 33 | 81,8 | 12 | 14,5 | 26,3 | 25 | 9,9 | 39,5 | 28,8 | 34,9 | 12 | 86 | | | sob consulta | | | K0792.208212030 | grafite RAL 7021 | 33 | 81,8 | 12 | 14,5 | 26,3 | 30 | 9,9 | 39,5 | 28,8 | 39,9 | 12 | 86 | | | sob consulta | | | K0792.208212035 | grafite RAL 7021 | 33 | 81,8 | 12 | 14,5 | 26,3 | 35 | 9,9 | 39,5 | 28,8 | 44,9 | 12 | 86 | | | sob consulta | | | K0792.208212040 | grafite RAL 7021 | 33 | 81,8 | 12 | 14,5 | 26,3 | 40 | 9,9 | 39,5 | 28,8 | 49,9 | 12 | 86 | | | sob consulta | | | K0792.208212045 | grafite RAL 7021 | 33 | 81,8 | 12 | 14,5 | 26,3 | 45 | 9,9 | 39,5 | 28,8 | 54,9 | 12 | 86 | | | sob consulta | | | K0792.208212050 | grafite RAL 7021 | 33 | 81,8 | 12 | 14,5 | 26,3 | 50 | 9,9 | 39,5 | 28,8 | 59,9 | 12 | 86 | | | sob consulta | | | K0792.208212060 | grafite RAL 7021 | 33 | 81,8 | 12 | 14,5 | 26,3 | 60 | 9,9 | 39,5 | 28,8 | 69,9 | 12 | 86 | | | sob consulta | | | K0792.208212070 | grafite RAL 7021 | 33 | 81,8 | 12 | 14,5 | 26,3 | 70 | 9,9 | 39,5 | 28,8 | 79,9 | 12 | 86 | | | sob consulta | | | K0792.208212080 | grafite RAL 7021 | 33 | 81,8 | 12 | 14,5 | 26,3 | 80 | 9,9 | 39,5 | 28,8 | 89,9 | 12 | 86 | | | sob consulta | | | K0792.208216030 | grafite RAL 7021 | 33 | 81,8 | 16 | 19 | 26,3 | 30 | 13,1 | 39,5 | 28,8 | 43,1 | 16 | 153 | | | sob consulta | | | K0792.208216035 | grafite RAL 7021 | 33 | 81,8 | 16 | 19 | 26,3 | 35 | 13,1 | 39,5 | 28,8 | 48,1 | 16 | 153 | | | sob consulta | | | K0792.208216040 | grafite RAL 7021 | 33 | 81,8 | 16 | 19 | 26,3 | 40 | 13,1 | 39,5 | 28,8 | 53,1 | 16 | 153 | | | sob consulta | | | K0792.208216045 | grafite RAL 7021 | 33 | 81,8 | 16 | 19 | 26,3 | 45 | 13,1 | 39,5 | 28,8 | 58,1 | 16 | 153 | | | sob consulta | | | K0792.208216050 | grafite RAL 7021 | 33 | 81,8 | 16 | 19 | 26,3 | 50 | 13,1 | 39,5 | 28,8 | 63,1 | 16 | 153 | | | sob consulta | | | K0792.208216060 | grafite RAL 7021 | 33 | 81,8 | 16 | 19 | 26,3 | 60 | 13,1 | 39,5 | 28,8 | 73,1 | 16 | 153 | | | sob consulta | | | K0792.208216070 | grafite RAL 7021 | 33 | 81,8 | 16 | 19 | 26,3 | 70 | 13,1 | 39,5 | 28,8 | 83,1 | 16 | 153 | | | sob consulta | | | K0792.208216080 | grafite RAL 7021 | 33 | 81,8 | 16 | 19 | 26,3 | 80 | 13,1 | 39,5 | 28,8 | 93,1 | 16 | 153 | | | sob consulta | | | K0792.20844605010 | vermelho RAL 3020 | 17,6 | 46 | 5 | 5,5 | 13,2 | 10 | 5,9 | 25 | 19,4 | 15,9 | 5 | 15 | | | sob consulta | | | K0792.20844605015 | vermelho RAL 3020 | 17,6 | 46 | 5 | 5,5 | 13,2 | 15 | 5,9 | 25 | 19,4 | 20,9 | 5 | 15 | | | sob consulta | | | K0792.20844605020 | vermelho RAL 3020 | 17,6 | 46 | 5 | 5,5 | 13,2 | 20 | 5,9 | 25 | 19,4 | 25,9 | 5 | 15 | | | sob consulta | | | K0792.20844605025 | vermelho RAL 3020 | 17,6 | 46 | 5 | 5,5 | 13,2 | 25 | 5,9 | 25 | 19,4 | 30,9 | 5 | 15 | | | sob consulta | | | K0792.20844605030 | vermelho RAL 3020 | 17,6 | 46 | 5 | 5,5 | 13,2 | 30 | 5,9 | 25 | 19,4 | 35,9 | 5 | 15 | | | sob consulta | | | K0792.20844606010 | vermelho RAL 3020 | 17,6 | 46 | 6 | 6,85 | 13,2 | 10 | 6,8 | 25 | 19,4 | 16,8 | 6 | 22 | | | sob consulta | | | K0792.20844606015 | vermelho RAL 3020 | 17,6 | 46 | 6 | 6,85 | 13,2 | 15 | 6,8 | 25 | 19,4 | 21,8 | 6 | 22 | | | sob consulta | | | K0792.20844606020 | vermelho RAL 3020 | 17,6 | 46 | 6 | 6,85 | 13,2 | 20 | 6,8 | 25 | 19,4 | 26,8 | 6 | 22 | | | sob consulta | | | K0792.20844606025 | vermelho RAL 3020 | 17,6 | 46 | 6 | 6,85 | 13,2 | 25 | 6,8 | 25 | 19,4 | 31,8 | 6 | 22 | | | sob consulta | | | K0792.20844606030 | vermelho RAL 3020 | 17,6 | 46 | 6 | 6,85 | 13,2 | 30 | 6,8 | 25 | 19,4 | 36,8 | 6 | 22 | | | sob consulta | | | K0792.20844606035 | vermelho RAL 3020 | 17,6 | 46 | 6 | 6,85 | 13,2 | 35 | 6,8 | 25 | 19,4 | 41,8 | 6 | 22 | | | sob consulta | | | K0792.20844606040 | vermelho RAL 3020 | 17,6 | 46 | 6 | 6,85 | 13,2 | 40 | 6,8 | 25 | 19,4 | 46,8 | 6 | 22 | | | sob consulta | | | K0792.20844606045 | vermelho RAL 3020 | 17,6 | 46 | 6 | 6,85 | 13,2 | 45 | 6,8 | 25 | 19,4 | 51,8 | 6 | 22 | | | sob consulta | | | K0792.20844606050 | vermelho RAL 3020 | 17,6 | 46 | 6 | 6,85 | 13,2 | 50 | 6,8 | 25 | 19,4 | 56,8 | 6 | 22 | | | sob consulta | | | K0792.20846308020 | vermelho RAL 3020 | 23 | 62,9 | 8 | 9,5 | 17,3 | 20 | 7,8 | 33 | 24,4 | 27,8 | 8 | 38 | | | sob consulta | | | K0792.20846308025 | vermelho RAL 3020 | 23 | 62,9 | 8 | 9,5 | 17,3 | 25 | 7,8 | 33 | 24,4 | 32,8 | 8 | 38 | | | sob consulta | | | K0792.20846308030 | vermelho RAL 3020 | 23 | 62,9 | 8 | 9,5 | 17,3 | 30 | 7,8 | 33 | 24,4 | 37,8 | 8 | 38 | | | sob consulta | | | K0792.20846308035 | vermelho RAL 3020 | 23 | 62,9 | 8 | 9,5 | 17,3 | 35 | 7,8 | 33 | 24,4 | 42,8 | 8 | 38 | | | sob consulta | | | K0792.20846308040 | vermelho RAL 3020 | 23 | 62,9 | 8 | 9,5 | 17,3 | 40 | 7,8 | 33 | 24,4 | 47,8 | 8 | 38 | | | sob consulta | | | K0792.20846308045 | vermelho RAL 3020 | 23 | 62,9 | 8 | 9,5 | 17,3 | 45 | 7,8 | 33 | 24,4 | 52,8 | 8 | 38 | | | sob consulta | | | K0792.20846308050 | vermelho RAL 3020 | 23 | 62,9 | 8 | 9,5 | 17,3 | 50 | 7,8 | 33 | 24,4 | 57,8 | 8 | 38 | | | sob consulta | | | K0792.20846310020 | vermelho RAL 3020 | 23 | 62,9 | 10 | 12 | 17,3 | 20 | 8,9 | 33 | 24,4 | 28,9 | 10 | 60 | | | sob consulta | | | K0792.20846310025 | vermelho RAL 3020 | 23 | 62,9 | 10 | 12 | 17,3 | 25 | 8,9 | 33 | 24,4 | 33,9 | 10 | 60 | | | sob consulta | | | K0792.20846310030 | vermelho RAL 3020 | 23 | 62,9 | 10 | 12 | 17,3 | 30 | 8,9 | 33 | 24,4 | 38,9 | 10 | 60 | | | sob consulta | | | K0792.20846310035 | vermelho RAL 3020 | 23 | 62,9 | 10 | 12 | 17,3 | 35 | 8,9 | 33 | 24,4 | 44,9 | 10 | 60 | | | sob consulta | | | K0792.20846310040 | vermelho RAL 3020 | 23 | 62,9 | 10 | 12 | 17,3 | 40 | 8,9 | 33 | 24,4 | 48,9 | 10 | 60 | | | sob consulta | | | K0792.20846310045 | vermelho RAL 3020 | 23 | 62,9 | 10 | 12 | 17,3 | 45 | 8,9 | 33 | 24,4 | 54,9 | 10 | 60 | | | sob consulta | | | K0792.20846310050 | vermelho RAL 3020 | 23 | 62,9 | 10 | 12 | 17,3 | 50 | 8,9 | 33 | 24,4 | 58,9 | 10 | 60 | | | sob consulta | | | K0792.20846310060 | vermelho RAL 3020 | 23 | 62,9 | 10 | 12 | 17,3 | 60 | 8,9 | 33 | 24,4 | 68,9 | 10 | 60 | | | sob consulta | | | K0792.20848212025 | vermelho RAL 3020 | 33 | 81,8 | 12 | 14,5 | 26,3 | 25 | 9,9 | 39,5 | 28,8 | 34,9 | 12 | 86 | | | sob consulta | | | K0792.20848212030 | vermelho RAL 3020 | 33 | 81,8 | 12 | 14,5 | 26,3 | 30 | 9,9 | 39,5 | 28,8 | 39,9 | 12 | 86 | | | sob consulta | | | K0792.20848212035 | vermelho RAL 3020 | 33 | 81,8 | 12 | 14,5 | 26,3 | 35 | 9,9 | 39,5 | 28,8 | 44,9 | 12 | 86 | | | sob consulta | | | K0792.20848212040 | vermelho RAL 3020 | 33 | 81,8 | 12 | 14,5 | 26,3 | 40 | 9,9 | 39,5 | 28,8 | 49,9 | 12 | 86 | | | sob consulta | | | K0792.20848212045 | vermelho RAL 3020 | 33 | 81,8 | 12 | 14,5 | 26,3 | 45 | 9,9 | 39,5 | 28,8 | 54,9 | 12 | 86 | | | sob consulta | | | K0792.20848212050 | vermelho RAL 3020 | 33 | 81,8 | 12 | 14,5 | 26,3 | 50 | 9,9 | 39,5 | 28,8 | 59,9 | 12 | 86 | | | sob consulta | | | K0792.20848212060 | vermelho RAL 3020 | 33 | 81,8 | 12 | 14,5 | 26,3 | 60 | 9,9 | 39,5 | 28,8 | 69,9 | 12 | 86 | | | sob consulta | | | K0792.20848212070 | vermelho RAL 3020 | 33 | 81,8 | 12 | 14,5 | 26,3 | 70 | 9,9 | 39,5 | 28,8 | 79,9 | 12 | 86 | | | sob consulta | | | K0792.20848212080 | vermelho RAL 3020 | 33 | 81,8 | 12 | 14,5 | 26,3 | 80 | 9,9 | 39,5 | 28,8 | 89,9 | 12 | 86 | | | sob consulta | | | K0792.20848216030 | vermelho RAL 3020 | 33 | 81,8 | 16 | 19 | 26,3 | 30 | 13,1 | 39,5 | 28,8 | 43,1 | 16 | 153 | | | sob consulta | | | K0792.20848216035 | vermelho RAL 3020 | 33 | 81,8 | 16 | 19 | 26,3 | 35 | 13,1 | 39,5 | 28,8 | 48,1 | 16 | 153 | | | sob consulta | | | K0792.20848216040 | vermelho RAL 3020 | 33 | 81,8 | 16 | 19 | 26,3 | 40 | 13,1 | 39,5 | 28,8 | 53,1 | 16 | 153 | | | sob consulta | | | K0792.20848216045 | vermelho RAL 3020 | 33 | 81,8 | 16 | 19 | 26,3 | 45 | 13,1 | 39,5 | 28,8 | 58,1 | 16 | 153 | | | sob consulta | | | K0792.20848216050 | vermelho RAL 3020 | 33 | 81,8 | 16 | 19 | 26,3 | 50 | 13,1 | 39,5 | 28,8 | 63,1 | 16 | 153 | | | sob consulta | | | K0792.20848216060 | vermelho RAL 3020 | 33 | 81,8 | 16 | 19 | 26,3 | 60 | 13,1 | 39,5 | 28,8 | 73,1 | 16 | 153 | | | sob consulta | | | K0792.20848216070 | vermelho RAL 3020 | 33 | 81,8 | 16 | 19 | 26,3 | 70 | 13,1 | 39,5 | 28,8 | 83,1 | 16 | 153 | | | sob consulta | | | K0792.20848216080 | vermelho RAL 3020 | 33 | 81,8 | 16 | 19 | 26,3 | 80 | 13,1 | 39,5 | 28,8 | 93,1 | 16 | 153 | | | sob consulta | |
