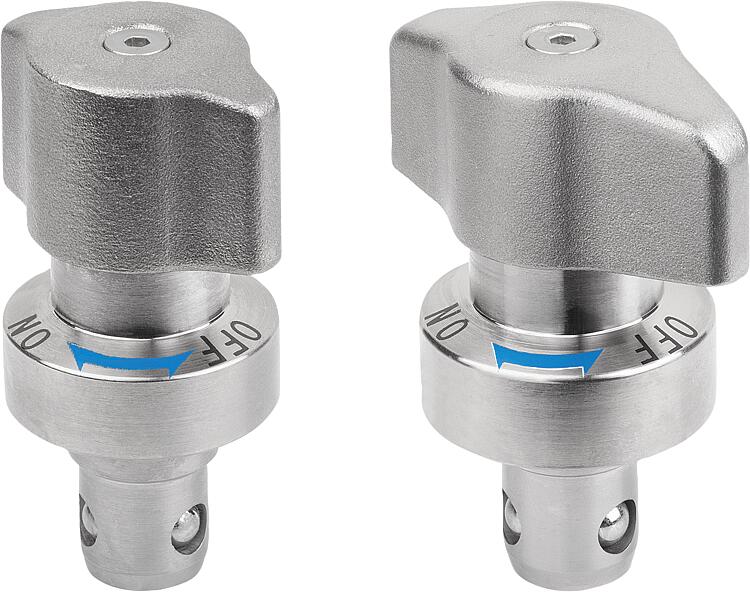

Modelo de pino de bloqueio esférico em aço para serviço pesado com atuador rotativo e botão giratório em aço inoxidável
Descrição do artigo/Imagens dos produtos
DescriçãoMaterial:Carcaça e pinos em aço. Botão giratório de aço inoxidável.Versão:Carcaça e pinos niquelados. Botão giratório com superfície sem tratamento.Indicação:Os parafusos de fixação M2 ou M3 de aço inoxidável estão incluídos no fornecimento. Opção de montagem 1 para espessura de placa de 6 mm. Opção de montagem 2 para espessura de placa > 6 mm a 20 mm.

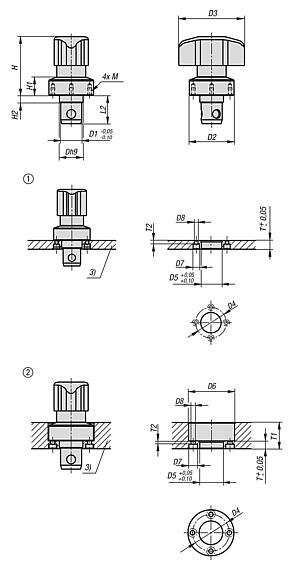

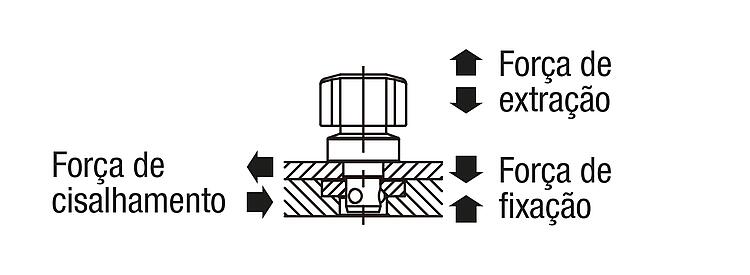

Se a força de fixação for excedida, será criada uma folga de mais de 0,1 mm entre os painéis.Modo de operação:Certificar-se de que o botão giratório esteja na posição OFF. Insira o pino de bloqueio esférico na bucha de alojamento e gire o botão giratório para a posição ON. Ao atingir o ponto de aperto, o dispositivo emite um clique audível.Acessórios:Bucha de alojamento em aço para o pino de bloqueio esférico K2259.Indicação de desenho:
1) Opção de montagem 1 2) Opção de montagem 2 3) Placa
Particularidades:
DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
