Pinos de bloqueio esférico

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de bloqueio esférico
      - Pinos de bloqueio esférico

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Cabo e botão de pressão em aço inoxidável 1.4305.
Pinos em aço inoxidável 1.4305.
Esferas em aço inoxidável 1.4125.
Mola de pressão e alça em aço inoxidável 1.4310.

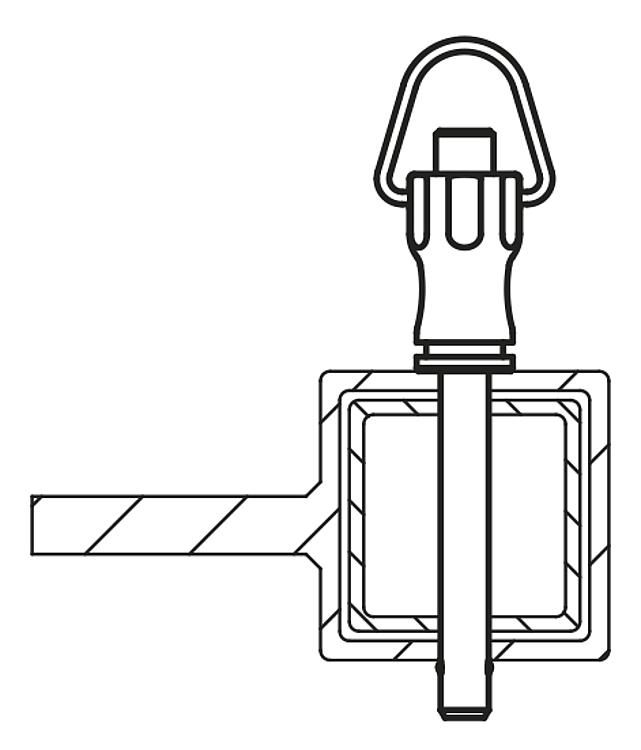

Versão:Superfície sem tratamento.Indicação:Os pinos de bloqueio esférico servem para fixação e união rápida e fácil de componentes.
Ao pressionar o botão de pressão, ambas as esferas destravam, fixando assim as partes a serem unidas. Ao soltar o botão de pressão, as esferas travam automaticamente, unindo os componentes de forma segura, sem o risco de desprendimento.

Cisalhamento duplo (F) = S • τ aB máx.

Os dados de cisalhamento correspondem à carga de ruptura teórica.
Eles são valores de referência não vinculativos, sem levar em conta os fatores de segurança, portanto, excluem qualquer termo de responsabilidade. Os dados mencionados são de caráter informativo e não garantem as propriedades de forma legal.

Os valores de carga foram calculados com base na norma DIN 50141. Cada usuário deve determinar individualmente se o pino de bloqueio esférico é adequado para a respectiva aplicação.

Fatores como a grande variedade de materiais, nos quais os pinos de bloqueio esférico são usados, as condições climáticas e o desgaste podem influenciar os valores determinados.Acessórios:Buchas de alojamento para pino de bloqueio esférico K0724
Cabo de proteção em espiral K0367
Cabo de segurança anti perda com olhal K0367
Anel de chave K0367Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0790 Pinos de bloqueio esférico

173 kB

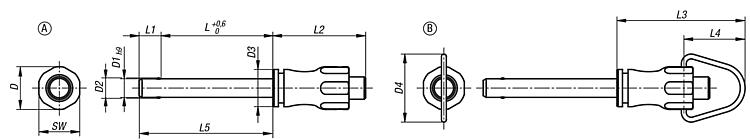

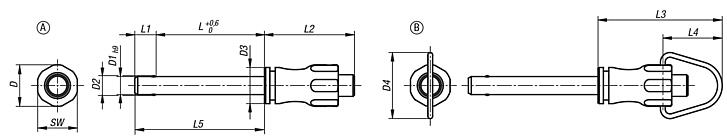

Desenhos (visão geral)

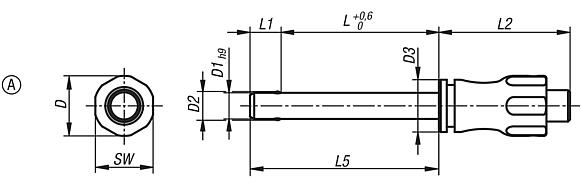

Pinos de bloqueio esférico

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	D3	L	L1	L2	L5	SW	Furo de alojamento H11	Cisalhamento duplo máx. kN	Preço
K0790.001205010	A	11,5	5	5,5	10	10	5,9	25	15,9	11	5	15	sob consulta
K0790.001205015	A	11,5	5	5,5	10	15	5,9	25	20,9	11	5	15	sob consulta
K0790.001205020	A	11,5	5	5,5	10	20	5,9	25	25,9	11	5	15	sob consulta
K0790.001205025	A	11,5	5	5,5	10	25	5,9	25	30,9	11	5	15	sob consulta
K0790.001205030	A	11,5	5	5,5	10	30	5,9	25	35,9	11	5	15	sob consulta
K0790.001206010	A	11,5	6	6,85	10	10	6,8	25	16,8	11	6	22	sob consulta
K0790.001206015	A	11,5	6	6,85	10	15	6,8	25	21,8	11	6	22	sob consulta
K0790.001206020	A	11,5	6	6,85	10	20	6,8	25	26,8	11	6	22	sob consulta
K0790.001206025	A	11,5	6	6,85	10	25	6,8	25	31,8	11	6	22	sob consulta
K0790.001206030	A	11,5	6	6,85	10	30	6,8	25	36,8	11	6	22	sob consulta
K0790.001206035	A	11,5	6	6,85	10	35	6,8	25	41,8	11	6	22	sob consulta
K0790.001206040	A	11,5	6	6,85	10	40	6,8	25	46,8	11	6	22	sob consulta
K0790.001206045	A	11,5	6	6,85	10	45	6,8	25	51,8	11	6	22	sob consulta
K0790.001206050	A	11,5	6	6,85	10	50	6,8	25	56,8	11	6	22	sob consulta
K0790.001508020	A	15,5	8	9,5	13,5	20	7,8	33	27,8	15	8	38	sob consulta
K0790.001508025	A	15,5	8	9,5	13,5	25	7,8	33	32,8	15	8	38	sob consulta
K0790.001508030	A	15,5	8	9,5	13,5	30	7,8	33	37,8	15	8	38	sob consulta
K0790.001508035	A	15,5	8	9,5	13,5	35	7,8	33	42,8	15	8	38	sob consulta
K0790.001508040	A	15,5	8	9,5	13,5	40	7,8	33	47,8	15	8	38	sob consulta
K0790.001508045	A	15,5	8	9,5	13,5	45	7,8	33	52,8	15	8	38	sob consulta
K0790.001508050	A	15,5	8	9,5	13,5	50	7,8	33	57,8	15	8	38	sob consulta
K0790.001510020	A	15,5	10	12	13,5	20	8,9	33	28,9	15	10	60	sob consulta
K0790.001510025	A	15,5	10	12	13,5	25	8,9	33	33,9	15	10	60	sob consulta
K0790.001510030	A	15,5	10	12	13,5	30	8,9	33	38,9	15	10	60	sob consulta
K0790.001510035	A	15,5	10	12	13,5	35	8,9	33	43,9	15	10	60	sob consulta
K0790.001510040	A	15,5	10	12	13,5	40	8,9	33	48,9	15	10	60	sob consulta
K0790.001510045	A	15,5	10	12	13,5	45	8,9	33	53,9	15	10	60	sob consulta
K0790.001510050	A	15,5	10	12	13,5	50	8,9	33	58,9	15	10	60	sob consulta
K0790.001510060	A	15,5	10	12	13,5	60	8,9	33	68,9	15	10	60	sob consulta
K0790.002112025	A	22	12	14,5	20	25	9,9	39,5	34,9	21	12	86	sob consulta
K0790.002112030	A	22	12	14,5	20	30	9,9	39,5	39,9	21	12	86	sob consulta
K0790.002112035	A	22	12	14,5	20	35	9,9	39,5	44,9	21	12	86	sob consulta
K0790.002112040	A	22	12	14,5	20	40	9,9	39,5	49,9	21	12	86	sob consulta
K0790.002112045	A	22	12	14,5	20	45	9,9	39,5	54,9	21	12	86	sob consulta
K0790.002112050	A	22	12	14,5	20	50	9,9	39,5	59,9	21	12	86	sob consulta
K0790.002112060	A	22	12	14,5	20	60	9,9	39,5	69,9	21	12	86	sob consulta
K0790.002112070	A	22	12	14,5	20	70	9,9	39,5	79,9	21	12	86	sob consulta
K0790.002112080	A	22	12	14,5	20	80	9,9	39,5	89,9	21	12	86	sob consulta
K0790.002116030	A	22	16	19	20	30	13,1	39,5	43,1	21	16	153	sob consulta
K0790.002116035	A	22	16	19	20	35	13,1	39,5	48,1	21	16	153	sob consulta
K0790.002116040	A	22	16	19	20	40	13,1	39,5	53,1	21	16	153	sob consulta
K0790.002116045	A	22	16	19	20	45	13,1	39,5	58,1	21	16	153	sob consulta
K0790.002116050	A	22	16	19	20	50	13,1	39,5	63,1	21	16	153	sob consulta
K0790.002116060	A	22	16	19	20	60	13,1	39,5	73,1	21	16	153	sob consulta
K0790.002116070	A	22	16	19	20	70	13,1	39,5	83,1	21	16	153	sob consulta
K0790.002116080	A	22	16	19	20	80	13,1	39,5	93,1	21	16	153	sob consulta

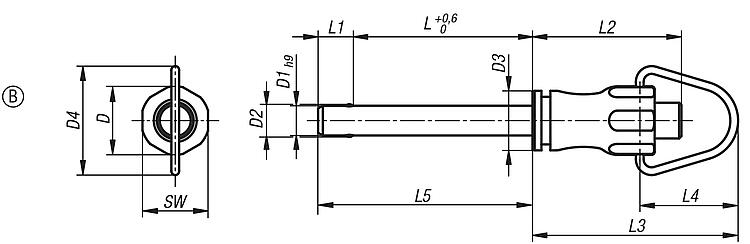

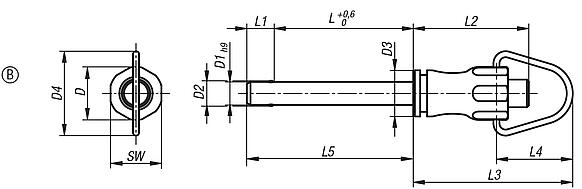

Pinos de bloqueio esférico com alça de aço inoxidável

mais informações

Desenhos

Pinos de bloqueio esférico com alça de aço inoxidável

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	SW	Furo de alojamento H11	Cisalhamento duplo máx. kN	Preço
K0790.101205010	B	11,5	5	5,5	10	18,3	10	5,9	25	34,6	16,6	15,9	11	5	15	sob consulta
K0790.101205015	B	11,5	5	5,5	10	18,3	15	5,9	25	34,6	16,6	20,9	11	5	15	sob consulta
K0790.101205020	B	11,5	5	5,5	10	18,3	20	5,9	25	34,6	16,6	25,9	11	5	15	sob consulta
K0790.101205025	B	11,5	5	5,5	10	18,3	25	5,9	25	34,6	16,6	30,9	11	5	15	sob consulta
K0790.101205030	B	11,5	5	5,5	10	18,3	30	5,9	25	34,6	16,6	35,9	11	5	15	sob consulta
K0790.101206010	B	11,5	6	6,85	10	18,3	10	6,8	25	34,6	16,6	16,8	11	6	22	sob consulta
K0790.101206015	B	11,5	6	6,85	10	18,3	15	6,8	25	34,6	16,6	21,8	11	6	22	sob consulta
K0790.101206020	B	11,5	6	6,85	10	18,3	20	6,8	25	34,6	16,6	26,8	11	6	22	sob consulta
K0790.101206025	B	11,5	6	6,85	10	18,3	25	6,8	25	34,6	16,6	31,8	11	6	22	sob consulta
K0790.101206030	B	11,5	6	6,85	10	18,3	30	6,8	25	34,6	16,6	36,8	11	6	22	sob consulta
K0790.101206035	B	11,5	6	6,85	10	18,3	35	6,8	25	34,6	16,6	41,8	11	6	22	sob consulta
K0790.101206040	B	11,5	6	6,85	10	18,3	40	6,8	25	34,6	16,6	46,8	11	6	22	sob consulta
K0790.101206045	B	11,5	6	6,85	10	18,3	45	6,8	25	34,6	16,6	51,8	11	6	22	sob consulta
K0790.101206050	B	11,5	6	6,85	10	18,3	50	6,8	25	34,6	16,6	56,8	11	6	22	sob consulta
K0790.101508020	B	15,5	8	9,5	13,5	24	20	7,8	33	46,7	22,7	27,8	15	8	38	sob consulta
K0790.101508025	B	15,5	8	9,5	13,5	24	25	7,8	33	46,7	22,7	32,8	15	8	38	sob consulta
K0790.101508030	B	15,5	8	9,5	13,5	24	30	7,8	33	46,7	22,7	37,8	15	8	38	sob consulta
K0790.101508035	B	15,5	8	9,5	13,5	24	35	7,8	33	46,7	22,7	42,8	15	8	38	sob consulta
K0790.101508040	B	15,5	8	9,5	13,5	24	40	7,8	33	46,7	22,7	47,8	15	8	38	sob consulta
K0790.101508045	B	15,5	8	9,5	13,5	24	45	7,8	33	46,7	22,7	52,8	15	8	38	sob consulta
K0790.101508050	B	15,5	8	9,5	13,5	24	50	7,8	33	46,7	22,7	57,8	15	8	38	sob consulta
K0790.101510020	B	15,5	10	12	13,5	24	20	8,9	33	46,7	22,7	28,9	15	10	60	sob consulta
K0790.101510025	B	15,5	10	12	13,5	24	25	8,9	33	46,7	22,7	33,9	15	10	60	sob consulta
K0790.101510030	B	15,5	10	12	13,5	24	30	8,9	33	46,7	22,7	38,9	15	10	60	sob consulta
K0790.101510035	B	15,5	10	12	13,5	24	35	8,9	33	46,7	22,7	43,9	15	10	60	sob consulta
K0790.101510040	B	15,5	10	12	13,5	24	40	8,9	33	46,7	22,7	48,9	15	10	60	sob consulta
K0790.101510045	B	15,5	10	12	13,5	24	45	8,9	33	46,7	22,7	53,9	15	10	60	sob consulta
K0790.101510050	B	15,5	10	12	13,5	24	50	8,9	33	46,7	22,7	58,9	15	10	60	sob consulta
K0790.101510060	B	15,5	10	12	13,5	24	60	8,9	33	46,7	22,7	68,9	15	10	60	sob consulta
K0790.102112025	B	22	12	14,5	20	33	25	9,9	39,5	59,3	30,3	34,9	21	12	86	sob consulta
K0790.102112030	B	22	12	14,5	20	33	30	9,9	39,5	59,3	30,3	39,9	21	12	86	sob consulta
K0790.102112035	B	22	12	14,5	20	33	35	9,9	39,5	59,3	30,3	44,9	21	12	86	sob consulta
K0790.102112040	B	22	12	14,5	20	33	40	9,9	39,5	59,3	30,3	49,9	21	12	86	sob consulta
K0790.102112045	B	22	12	14,5	20	33	45	9,9	39,5	59,3	30,3	54,9	21	12	86	sob consulta
K0790.102112050	B	22	12	14,5	20	33	50	9,9	39,5	59,3	30,3	59,9	21	12	86	sob consulta
K0790.102112060	B	22	12	14,5	20	33	60	9,9	39,5	59,3	30,3	69,9	21	12	86	sob consulta
K0790.102112070	B	22	12	14,5	20	33	70	9,9	39,5	59,3	30,3	79,9	21	12	86	sob consulta
K0790.102112080	B	22	12	14,5	20	33	80	9,9	39,5	59,3	30,3	89,9	21	12	86	sob consulta
K0790.102116030	B	22	16	19	20	33	30	13,1	39,5	59,3	30,3	43,1	21	16	153	sob consulta
K0790.102116035	B	22	16	19	20	33	35	13,1	39,5	59,3	30,3	48,1	21	16	153	sob consulta
K0790.102116040	B	22	16	19	20	33	40	13,1	39,5	59,3	30,3	53,1	21	16	153	sob consulta
K0790.102116045	B	22	16	19	20	33	45	13,1	39,5	59,3	30,3	58,1	21	16	153	sob consulta
K0790.102116050	B	22	16	19	20	33	50	13,1	39,5	59,3	30,3	63,1	21	16	153	sob consulta
K0790.102116060	B	22	16	19	20	33	60	13,1	39,5	59,3	30,3	73,1	21	16	153	sob consulta
K0790.102116070	B	22	16	19	20	33	70	13,1	39,5	59,3	30,3	83,1	21	16	153	sob consulta
K0790.102116080	B	22	16	19	20	33	80	13,1	39,5	59,3	30,3	93,1	21	16	153	sob consulta
