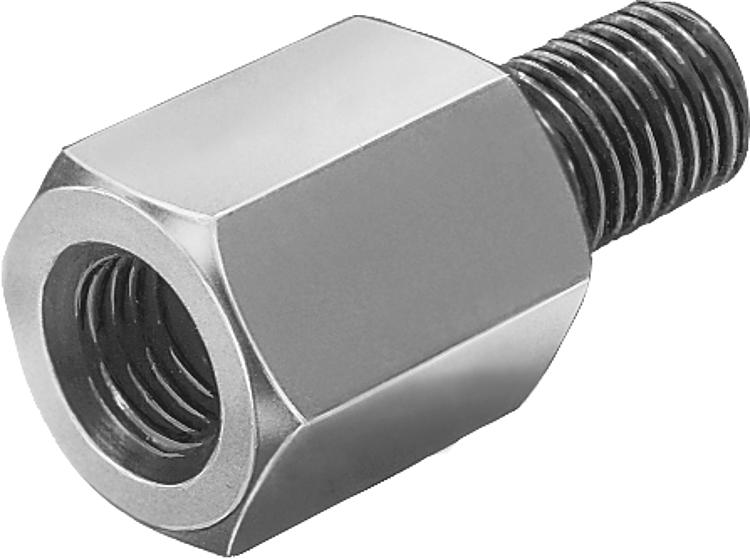

K0821Elementos de extensão |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|

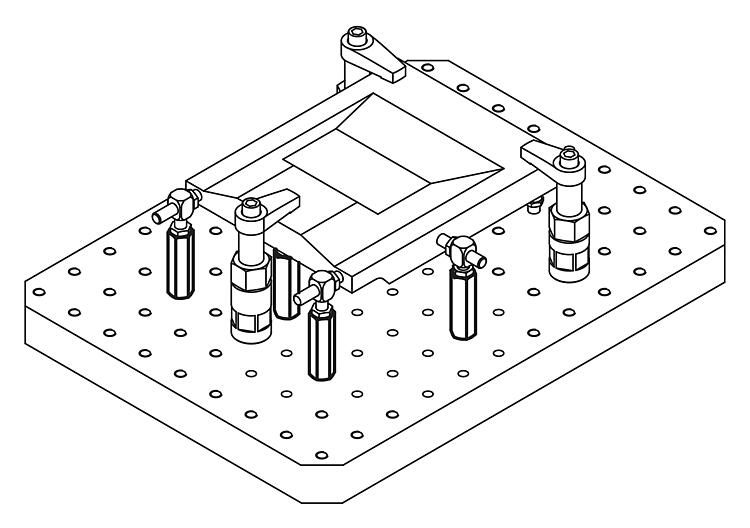

DescriçãoMaterial:Aço temperado.Versão:peça brunida.Indicação:Elementos de extensão são utilizados para efetuar o prolongamento dos apoios de esfera auto-alinhante, posicionadores com mola, pés de posicionamento, parafusos de apoio e semelhantes.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo

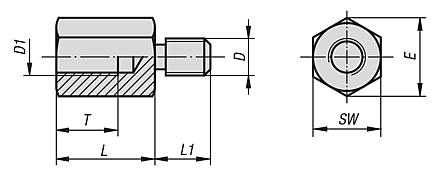

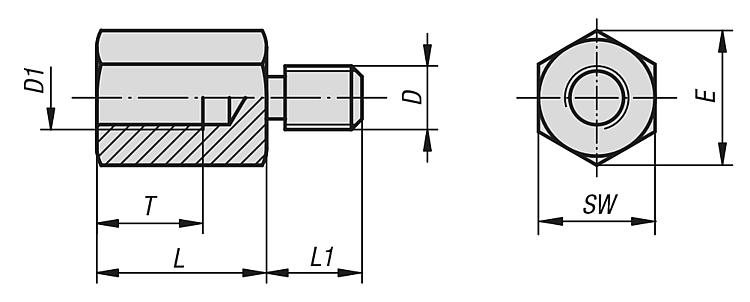

| L | L1 | T | D | D1 | E | SW | CAD | Aces. | Preço | Encomendar |
|---|
| K0821.08025 | 25 | 13 | 15 | M8 | M8 | 15 | 13 |  | | sob consulta | | | K0821.08032 | 32 | 13 | 15 | M8 | M8 | 15 | 13 | | | sob consulta | | | K0821.08040 | 40 | 13 | 15 | M8 | M8 | 15 | 13 | | | sob consulta | | | K0821.10025 | 25 | 15 | 17 | M10 | M10 | 19,6 | 17 | | | sob consulta | | | K0821.10032 | 32 | 15 | 17 | M10 | M10 | 19,6 | 17 | | | sob consulta | | | K0821.10040 | 40 | 15 | 17 | M10 | M10 | 19,6 | 17 | | | sob consulta | | | K0821.10050 | 50 | 16 | 20 | M10 | M10 | 19,6 | 17 | | | sob consulta | | | K0821.10075 | 75 | 16 | 20 | M10 | M10 | 19,6 | 17 | | | sob consulta | | | K0821.120320 | 32 | 18 | 20 | M12 | M12 | 25,4 | 22 | | | sob consulta | | | K0821.120500 | 50 | 18 | 20 | M12 | M12 | 25,4 | 22 | | | sob consulta | | | K0821.120750 | 75 | 18 | 20 | M12 | M12 | 25,4 | 22 | | | sob consulta | | | K0821.160320 | 32 | 25 | 20 | M16 | M16 | 31,2 | 27 | | | sob consulta | | | K0821.160500 | 50 | 25 | 30 | M16 | M16 | 31,2 | 27 | | | sob consulta | | | K0821.160750 | 75 | 25 | 30 | M16 | M16 | 31,2 | 27 | | | sob consulta | | | K0821.108025 | 25 | 19 | 15 | M8 | M8 | 15 | 13 | | | sob consulta | | | K0821.108032 | 32 | 19 | 15 | M8 | M8 | 15 | 13 | | | sob consulta | | | K0821.108040 | 40 | 19 | 15 | M8 | M8 | 15 | 13 | | | sob consulta | | | K0821.112032 | 32 | 30 | 20 | M12 | M12 | 25,4 | 22 | | | sob consulta | | | K0821.112050 | 50 | 30 | 20 | M12 | M12 | 25,4 | 22 | | | sob consulta | | | K0821.112075 | 75 | 30 | 20 | M12 | M12 | 25,4 | 22 | | | sob consulta | | | K0821.116032 | 32 | 30 | 20 | M16 | M16 | 31,2 | 27 | | | sob consulta | | | K0821.116050 | 50 | 30 | 30 | M16 | M16 | 31,2 | 27 | | | sob consulta | | | K0821.116075 | 75 | 30 | 30 | M16 | M16 | 31,2 | 27 | | | sob consulta | |
