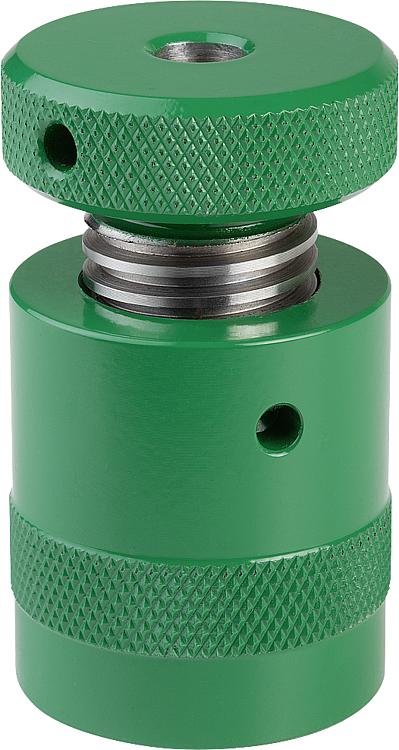

      - Macacos com rosca (calços reguláveis de altura) com superfície de assento plana, em aço

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço temperado.Versão:calço pintado, rosca trapezoidal com autobloqueio, fuso com trava de fim de curso.Indicação:A versão K1941-01 não possui um furo de centragem de Ø 12.Indicação de desenho:

1) Furo de centragem para o artigo K1961

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1941 Macacos com rosca (calços reguláveis de altura) com superfície de assento plana, em aço

252 kB

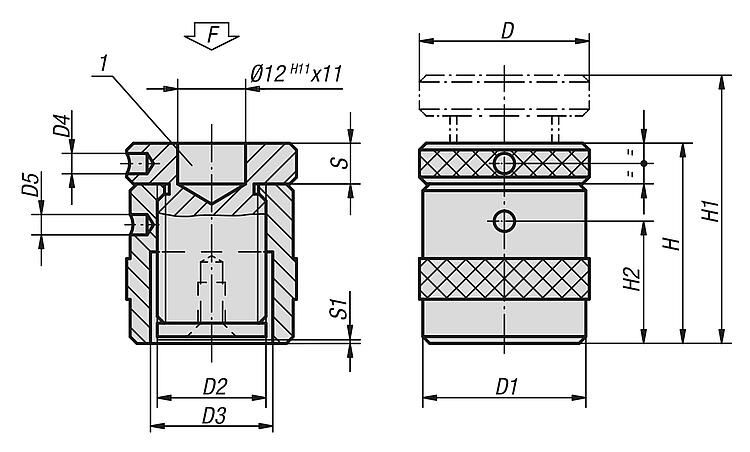

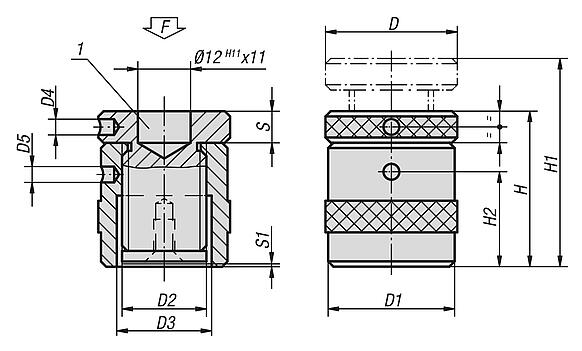

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	D2	D3	D4	D5	H	H1	H2	S	S1	F máx. kN	Preço
K1941.01	31	31	Tr 20X4	23	4	4	38	52	23	8	2	15	sob consulta
K1941.015	50	49	Tr 30X4	36	6	6	42	52	24	12	2	60	sob consulta
K1941.02	50	49	Tr 30X4	36	6	6	50	72	30	12	0,5	60	sob consulta
K1941.03	50	49	Tr 30X4	36	6	6	71	102	43	16	1,5	60	sob consulta
K1941.04	65	70	Tr 40X7	43	6	6	100	140	58	25	2,5	100	sob consulta
K1941.05	70	80	Tr 50X8	55	6	6	140	212	90	30	4	170	sob consulta
K1941.06	80	100	Tr 65X10	70	6	8	190	300	126	34	5	350	sob consulta
