Articulações angulares DIN 71802 forma C

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Articulações
    - Articulações angulares DIN 71802
      - Articulações angulares DIN 71802 forma C

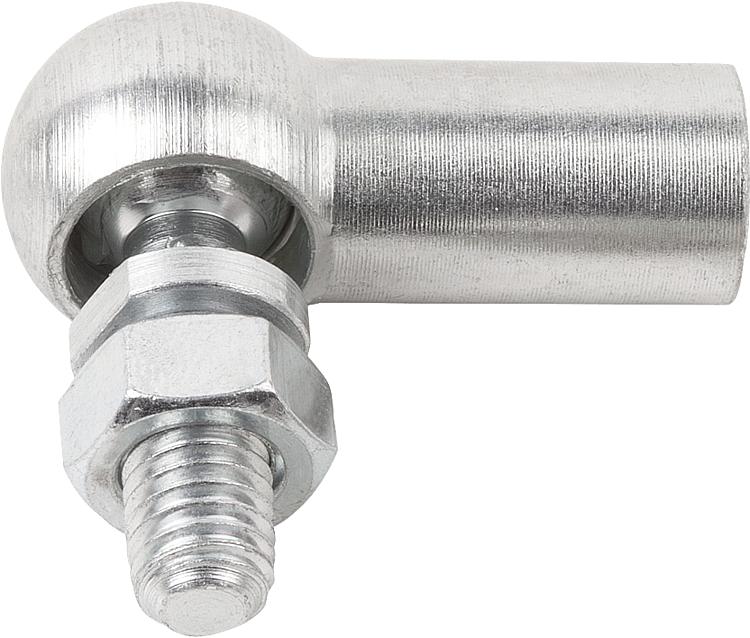

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:peça zincada e passivada.Indicação:Rosca esquerda L se relaciona à medida D2.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0734_C Articulações angulares DIN 71802 forma C

218 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão	Material do corpo básico	D1	D2	D3	D4	A	L2	L3	E	SW	Preço
K0734.0805	C	rosca direita	aço	8	M5	8	M5	22	10,2	9	10,2	7	sob consulta
K0734.1006	C	rosca direita	aço	10	M6	10	M6	25	12,5	11	11,5	8	sob consulta
K0734.1308	C	rosca direita	aço	13	M8	13	M8	30	16,5	13	14	11	sob consulta
K0734.1610	C	rosca direita	aço	16	M10	16	M10	35	20	16	15,5	13	sob consulta
K0734.1612	C	rosca direita	aço	16	M12	16	M12	35	20	16	15,5	13	sob consulta
K0734.1914	C	rosca direita	aço	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	sob consulta
K0734.1916	C	rosca direita	aço	19	M16	22	M16	45	28	20	21,5	16	sob consulta
K0734.080501	C	rosca esquerda	aço	8	M5	8	M5	22	10,2	9	10,2	7	sob consulta
K0734.100601	C	rosca esquerda	aço	10	M6	10	M6	25	12,5	11	11,5	8	sob consulta
K0734.130801	C	rosca esquerda	aço	13	M8	13	M8	30	16,5	13	14	11	sob consulta
K0734.161001	C	rosca esquerda	aço	16	M10	16	M10	35	20	16	15,5	13	sob consulta
K0734.161201	C	rosca esquerda	aço	16	M12	16	M12	35	20	16	15,5	13	sob consulta
K0734.191401	C	rosca esquerda	aço	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	sob consulta
K0734.191601	C	rosca esquerda	aço	19	M16	22	M16	45	28	20	21,5	16	sob consulta
