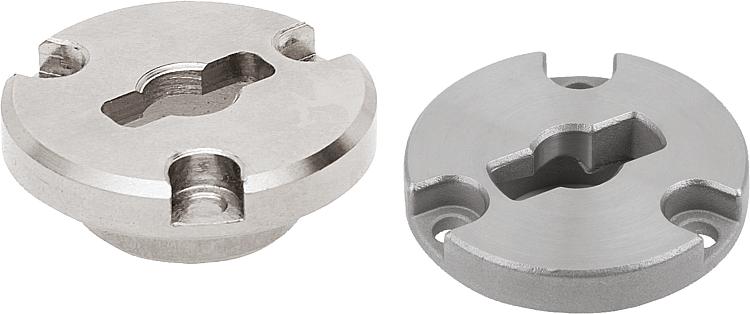

      - Placas de fixação embutidas adequadas para travas rotativas de fixação modelo on/off

Descrição do artigo/Imagens dos produtos

DescriçãoVersão:Carcaça niquelada ou de acabamento natural.Indicação:Os parafusos de fixação M2 ou M3 estão incluídos no fornecimento.

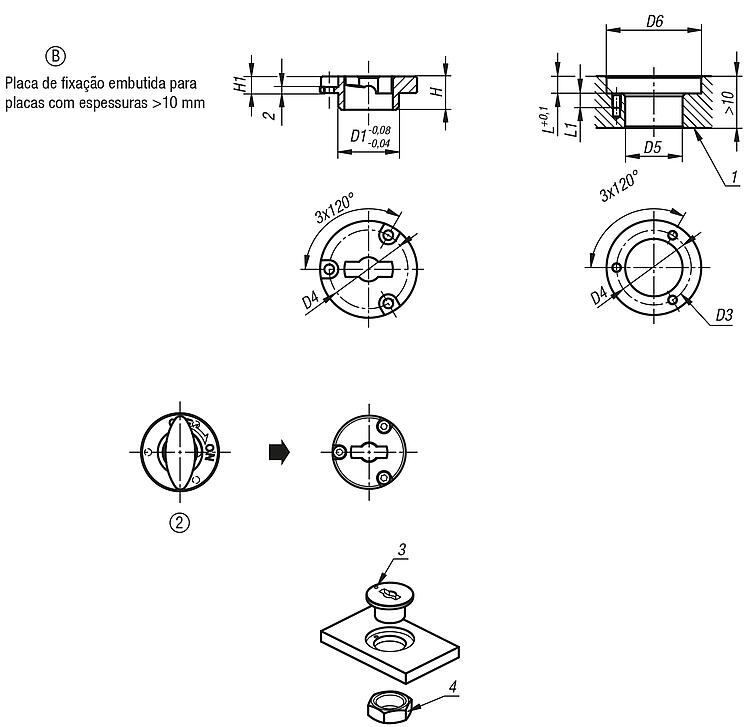

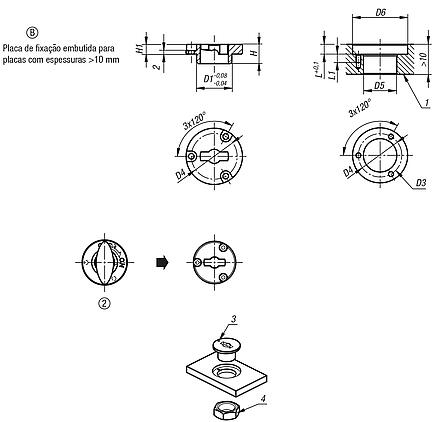

Possibilidade de montagem da forma B para placas com espessuras superiores a 10 mm.Indicação de desenho:

1) Placa
2) Trava rotativa de fixação modelo on/off
3) Pino de posicionamento
4) Porca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1062_B Placas de fixação embutidas adequadas para travas rotativas de fixação modelo on/off

175 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Versão 2	D	D1	D2	D4	H	H1	D3 para parafuso DIN 912	D5	D6	L	L1	Preço
K1062.501	B	aço	embutido	5	14	25	21	9	4,5	M2	14	26	5	4	sob consulta
K1062.801	B	aço	embutido	8	20	32	26	11	5,5	M3	20	33	6	5	sob consulta
K1062.1501	B	aço inoxidável	embutido	5	14	25	21	9	4,5	M2	14	26	5	4	sob consulta
K1062.1801	B	aço inoxidável	embutido	8	20	32	26	11	5,5	M3	20	33	6	5	sob consulta
