      - Alavancas de aperto de plástico com rosca fêmea e posicionador, inserto roscado de aço brunido

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alavanca de aperto em plástico reforçado com fibra de vidro e anel dentado de Zamak.
Peças de aço com classe de resistência 5.8.

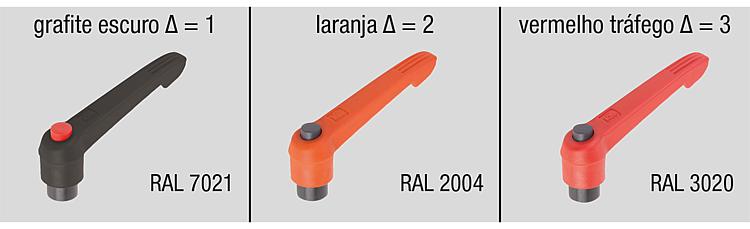

Botão de pressão em plástico (POM).Versão:Peças de aço brunido.Indicação:As cores padrão são as seguintes:

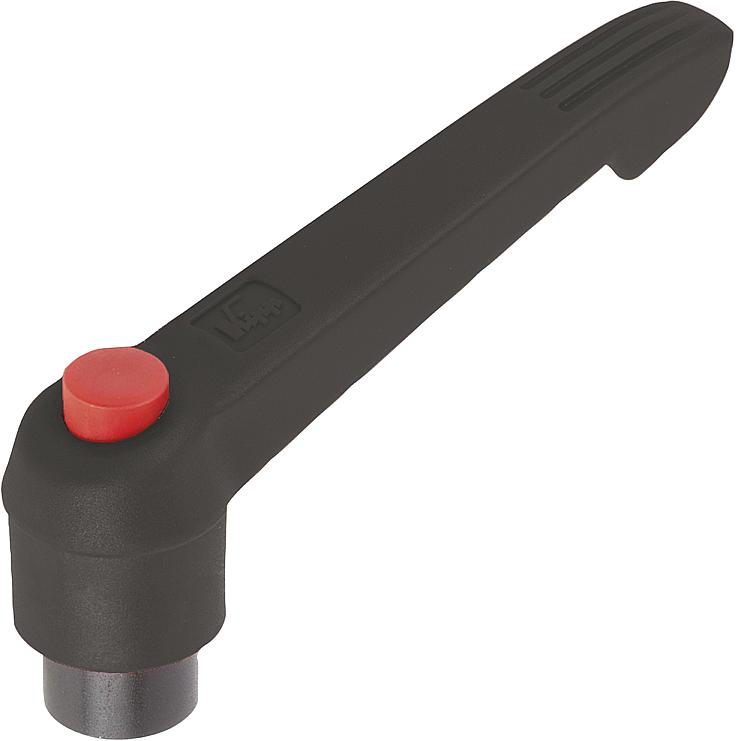

Alavanca de aperto grafite escuro, botão de pressão vermelho tráfego.

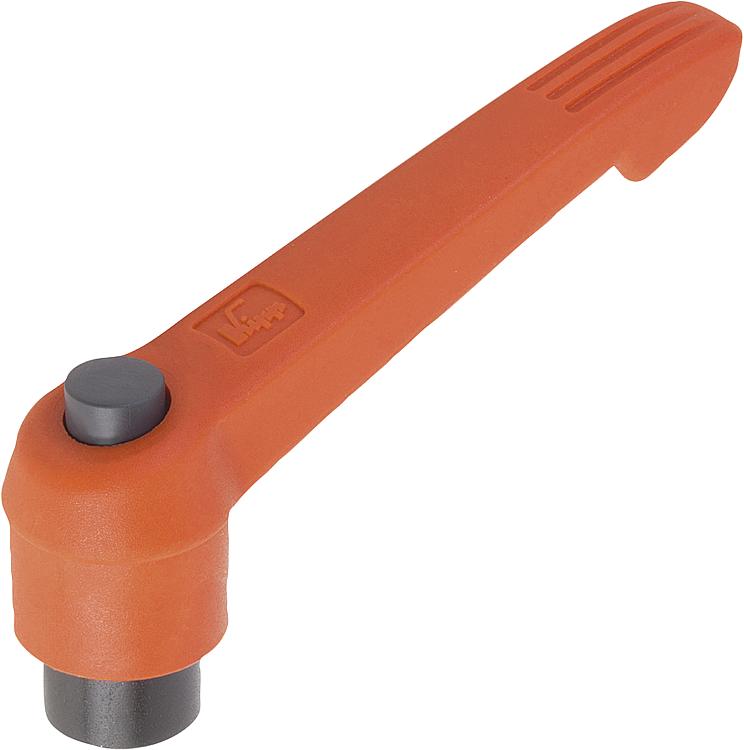

Alavanca de aperto laranja, botão de pressão grafite escuro.

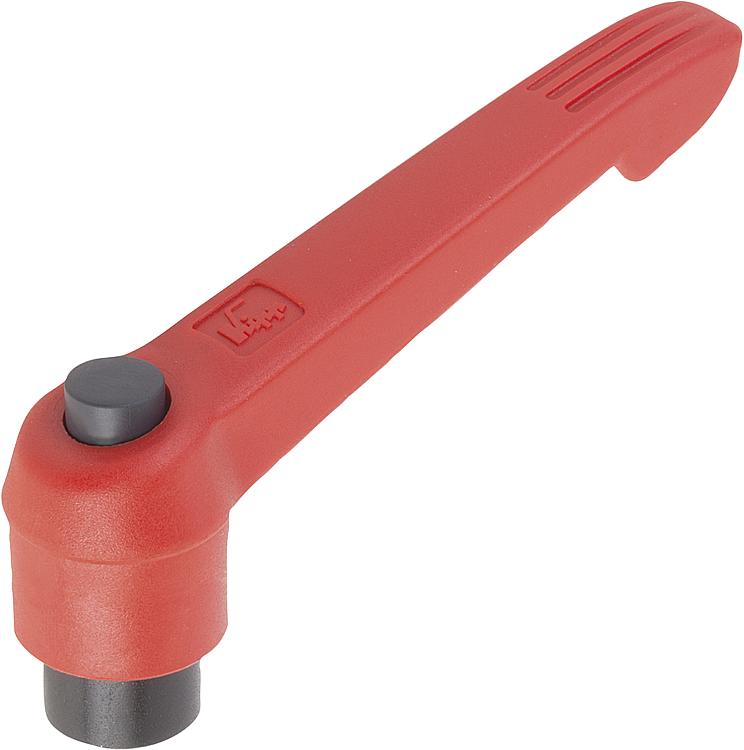

Alavanca de aperto vermelho tráfego, botão de pressão grafite escuro.
Sob consulta:Outros tipos de roscas fêmea e versões especiais.
A medida “H1” pode ser fornecida em outros comprimentos, mediante pagamento de uma taxa adicional.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0269 Alavancas de aperto de plástico com rosca fêmea e posicionador, inserto roscado de aço brunido

372 kB

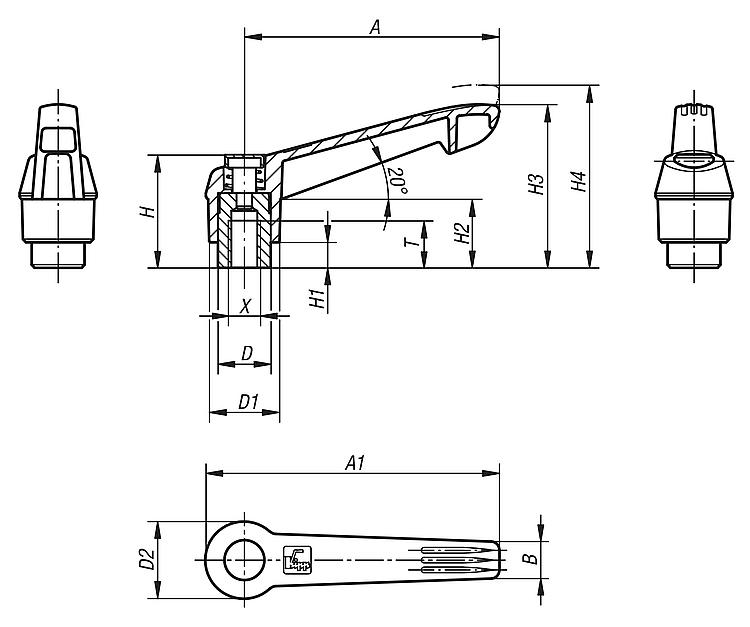

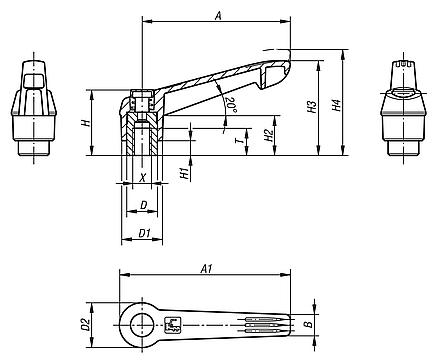

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor do corpo básico	Tamanho	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	Preço
K0269.71104	grafite RAL 7021	1	M4	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16	sob consulta
K0269.72104	laranja RAL 2004	1	M4	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16	sob consulta
K0269.73104	vermelho RAL 3020	1	M4	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16	sob consulta
K0269.71105	grafite RAL 7021	1	M5	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16	sob consulta
K0269.72105	laranja RAL 2004	1	M5	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16	sob consulta
K0269.73105	vermelho RAL 3020	1	M5	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16	sob consulta
K0269.71106	grafite RAL 7021	1	M6	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16	sob consulta
K0269.72106	laranja RAL 2004	1	M6	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16	sob consulta
K0269.73106	vermelho RAL 3020	1	M6	9	10	13	14,5	25,5	4	15	30	33,5	40	47	7,5	16	sob consulta
K0269.71206	grafite RAL 7021	2	M6	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20	sob consulta
K0269.72206	laranja RAL 2004	2	M6	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20	sob consulta
K0269.73206	vermelho RAL 3020	2	M6	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20	sob consulta
K0269.71208	grafite RAL 7021	2	M8	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20	sob consulta
K0269.72208	laranja RAL 2004	2	M8	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20	sob consulta
K0269.73208	vermelho RAL 3020	2	M8	12	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	65	75	9,5	20	sob consulta
K0269.71308	grafite RAL 7021	3	M8	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22	sob consulta
K0269.72308	laranja RAL 2004	3	M8	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22	sob consulta
K0269.73308	vermelho RAL 3020	3	M8	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22	sob consulta
K0269.71310	grafite RAL 7021	3	M10	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22	sob consulta
K0269.72310	laranja RAL 2004	3	M10	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22	sob consulta
K0269.73310	vermelho RAL 3020	3	M10	14	16	21,5	23	38,5	10	24	53,5	58	80	91,5	11	22	sob consulta
K0269.71410	grafite RAL 7021	4	M10	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24	sob consulta
K0269.72410	laranja RAL 2004	4	M10	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24	sob consulta
K0269.73410	vermelho RAL 3020	4	M10	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24	sob consulta
K0269.71412	grafite RAL 7021	4	M12	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24	sob consulta
K0269.72412	laranja RAL 2004	4	M12	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24	sob consulta
K0269.73412	vermelho RAL 3020	4	M12	17	19	25,5	27,5	44,6	10	26	61	66	95	109	13	24	sob consulta
K0269.71512	grafite RAL 7021	5	M12	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26	sob consulta
K0269.72512	laranja RAL 2004	5	M12	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26	sob consulta
K0269.73512	vermelho RAL 3020	5	M12	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26	sob consulta
K0269.71516	grafite RAL 7021	5	M16	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26	sob consulta
K0269.72516	laranja RAL 2004	5	M16	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26	sob consulta
K0269.73516	vermelho RAL 3020	5	M16	23	23	30	32,5	50,6	12	33	72	77	110	126	15,5	26	sob consulta
