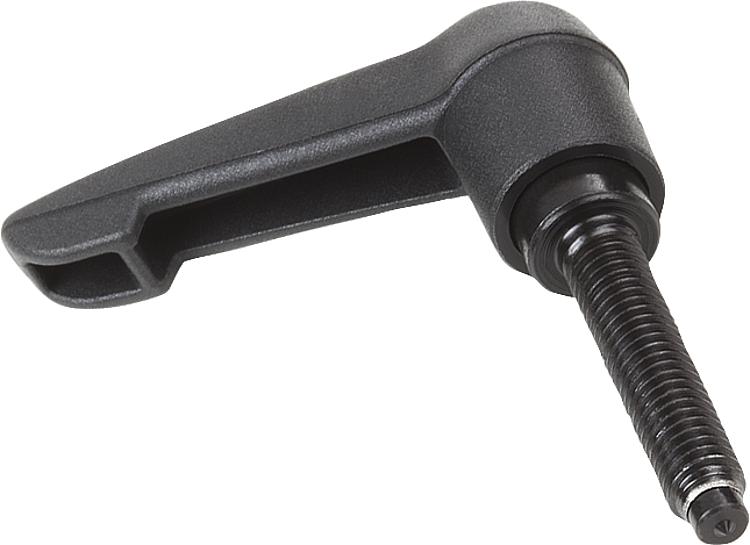

        Alavancas de aperto de plástico com rosca macho e ponta, inserto roscado de aço brunido

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Cabo da alavanca em plástico reforçado com fibra de vidro e anel dentado de Zamak.
Peças de aço com classe de resistência 5.8.

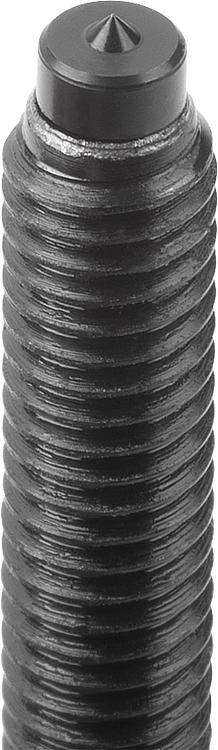

Pino de pressão de aço.Versão:Peças de aço brunido.Indicação:Os vários posicionadores são usados para evitar pontos de pressão, compensar irregularidades na contra-peça ou aumentar a aderência na peça a ser apertada.
Se a medida L ≥ 60 mm, então o comprimento da rosca corresponderá a 60 mm. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0780_E Alavancas de aperto de plástico com rosca macho e ponta, inserto roscado de aço brunido

281 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	Tamanho	X	D	D1	D2	D3	H	H1	H2	H3	H4	A	A1	B	Quantidade de dentes	L	L1	Preço
K0780.51051X20	E	ponta de aço	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	20	0,5	sob consulta
K0780.51051X30	E	ponta de aço	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	30	0,5	sob consulta
K0780.51051X40	E	ponta de aço	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	40	0,5	sob consulta
K0780.51051X50	E	ponta de aço	1	M5	10	13	14,5	3	24,5	4	15	30	33,5	40	47	7,5	16	50	0,5	sob consulta
K0780.51061X20	E	ponta de aço	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	20	0,8	sob consulta
K0780.51061X30	E	ponta de aço	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	30	0,8	sob consulta
K0780.51061X40	E	ponta de aço	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	40	0,8	sob consulta
K0780.51061X50	E	ponta de aço	1	M6	10	13	14,5	4	24,5	4	15	30	33,5	40	47	7,5	16	50	0,8	sob consulta
K0780.52061X20	E	ponta de aço	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	0,8	sob consulta
K0780.52061X30	E	ponta de aço	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	0,8	sob consulta
K0780.52061X40	E	ponta de aço	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	0,8	sob consulta
K0780.52061X50	E	ponta de aço	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	0,8	sob consulta
K0780.52061X60	E	ponta de aço	2	M6	13,5	18	19,5	4	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	0,8	sob consulta
K0780.52081X20	E	ponta de aço	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	1	sob consulta
K0780.52081X30	E	ponta de aço	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	1	sob consulta
K0780.52081X40	E	ponta de aço	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	1	sob consulta
K0780.52081X50	E	ponta de aço	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	1	sob consulta
K0780.52081X60	E	ponta de aço	2	M8	13,5	18	19,5	5,5	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	1	sob consulta
K0780.52101X20	E	ponta de aço	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	20	1,5	sob consulta
K0780.52101X30	E	ponta de aço	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	30	1,5	sob consulta
K0780.52101X40	E	ponta de aço	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	40	1,5	sob consulta
K0780.52101X50	E	ponta de aço	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	50	1,5	sob consulta
K0780.52101X60	E	ponta de aço	2	M10	13,5	18	19,5	7	28,5	6,5	17,5	41,5	45,5	65	75	9,5	20	60	1,5	sob consulta
