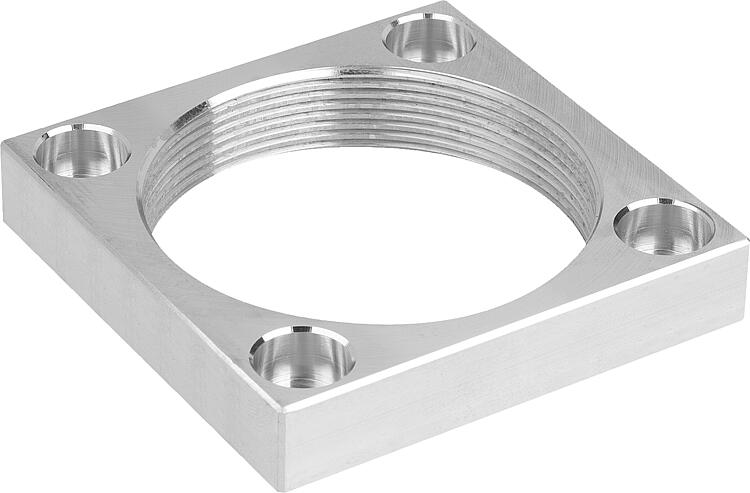

K1820Flange roscado de alumínio |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Alumínio.Indicação:O flange roscado de alumínio pode ser utilizado como rosca de aparafusamento para grampos giratórios.
Os furos de montagem no flange roscado possuem as mesmas dimensões que as do grampo giratório pneumático aparafusável com flange (K1818) e do grampo de alavanca pneumático aparafusável com flange (K1819).
Pode ser utilizado para o contra-aperto com uma porca ranhurada no dispositivo.Vantagens:Não é necessário cortar nenhuma rosca adicional na placa de montagem do dispositivo.Acessórios:K1819 Grampo de alavanca pneumático, aparafusável com flange.
K1814 Grampo giratório pneumático aparafusável.
K1818 Grampo giratório pneumático aparafusável com flange.Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|

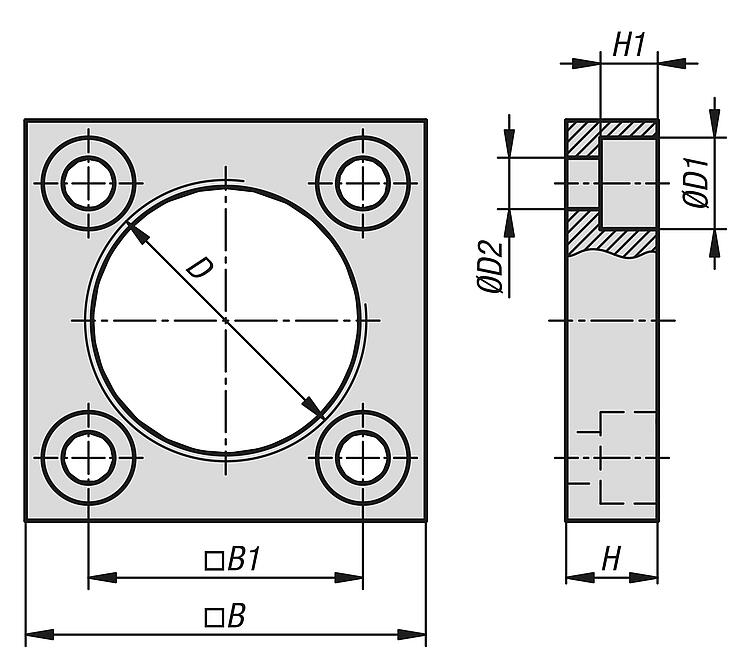

| Código do artigo | Tamanho | B
| B1 | D | D1 | D2 | H | H1 | CAD | Aces. | Preço | Encomendar |
|---|
| K1820.12 | 12 | 35 | 24 | M25x1,5 | 8 | 4,5 | 8 | 5 |  | | sob consulta | | | K1820.16 | 16 | 40 | 29 | M30x1,5 | 8 | 4,5 | 8 | 5 | | | sob consulta | | | K1820.20 | 20 | 45 | 32 | M35x1,5 | 9 | 5,5 | 9 | 6 | | | sob consulta | | | K1820.25 | 25 | 50 | 37 | M40x1,5 | 9 | 5,5 | 9 | 6 | | | sob consulta | | | K1820.32 | 32 | 60 | 45 | M50x1,5 | 11 | 6,5 | 12 | 7 | | | sob consulta | | | K1820.40 | 40 | 65 | 50 | M55x1,5 | 11 | 6,5 | 12 | 7 | | | sob consulta | | | K1820.50 | 50 | 75 | 58 | M65x1,5 | 13 | 8,5 | 15 | 9 | | | sob consulta | | | K1820.63 | 63 | 88 | 70 | M80x1,5 | 13 | 8,5 | 15 | 9 | | | sob consulta | |
