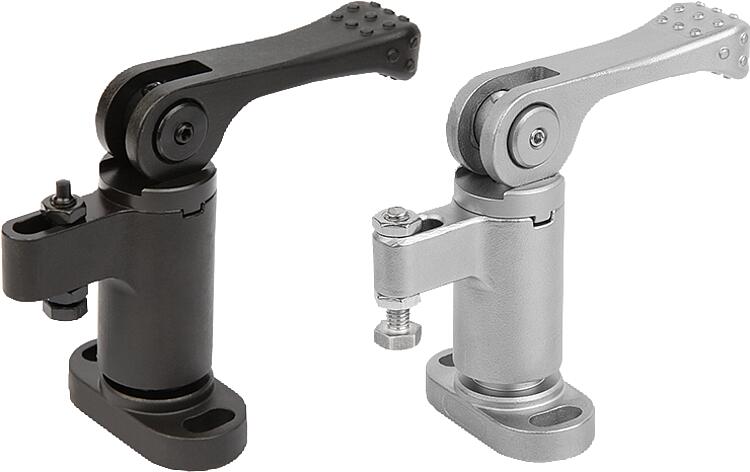

Minigrampo giratório com alavanca excêntrica

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampo giratório
      - Minigrampo giratório com alavanca excêntrica

Descrição do artigo/Imagens dos produtos

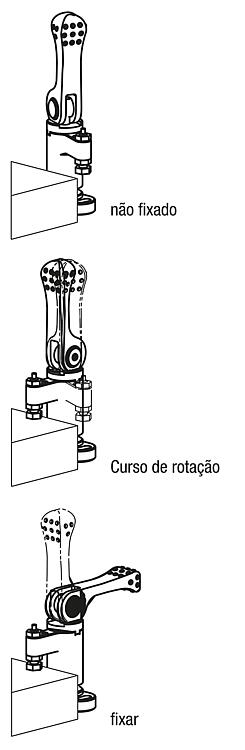

DescriçãoMaterial:Aço temperado.Versão:temperados e brunidos ou niquelados.Indicação:Os grampos giratórios são utilizados predominantemente quando pontos de fixação para colocação e retirada das peças devem ficar livres.

* Força manual admissível para o cabo.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0925 Minigrampo giratório com alavanca excêntrica

217 kB

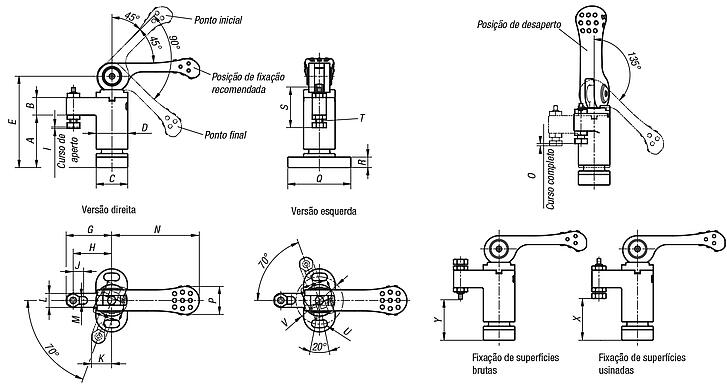

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Superfície Corpo básico	A	B	C	D	E	G	H	I	J	K	L	M	N	O	P	Q	R	Preço
K0925.0100	à esquerda	brunido	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	sob consulta
K0925.01001	à esquerda	niquelado	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	sob consulta
K0925.0150	à esquerda	brunido	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	sob consulta
K0925.01501	à esquerda	niquelado	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	sob consulta
K0925.0200	à esquerda	brunido	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	sob consulta
K0925.02001	à esquerda	niquelado	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	sob consulta
K0925.0300	à esquerda	brunido	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	sob consulta
K0925.03001	à esquerda	niquelado	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	sob consulta
K0925.1100	à direita	brunido	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	sob consulta
K0925.11001	à direita	niquelado	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	sob consulta
K0925.1150	à direita	brunido	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	sob consulta
K0925.11501	à direita	niquelado	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	sob consulta
K0925.1200	à direita	brunido	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	sob consulta
K0925.12001	à direita	niquelado	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	sob consulta
K0925.1300	à direita	brunido	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	sob consulta
K0925.13001	à direita	niquelado	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	sob consulta

Código do artigo	Versão 1	Superfície Corpo básico	S	T	U	V	X mín.	X máx.	Y mín.	Y máx.	F N	Força manual FH N	Preço
K0925.0100	à esquerda	brunido	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	sob consulta
K0925.01001	à esquerda	niquelado	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	sob consulta
K0925.0150	à esquerda	brunido	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	sob consulta
K0925.01501	à esquerda	niquelado	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	sob consulta
K0925.0200	à esquerda	brunido	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	sob consulta
K0925.02001	à esquerda	niquelado	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	sob consulta
K0925.0300	à esquerda	brunido	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	sob consulta
K0925.03001	à esquerda	niquelado	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	sob consulta
K0925.1100	à direita	brunido	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	sob consulta
K0925.11001	à direita	niquelado	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100	sob consulta
K0925.1150	à direita	brunido	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	sob consulta
K0925.11501	à direita	niquelado	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150	sob consulta
K0925.1200	à direita	brunido	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	sob consulta
K0925.12001	à direita	niquelado	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200	sob consulta
K0925.1300	à direita	brunido	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	sob consulta
K0925.13001	à direita	niquelado	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300	sob consulta
