Mordentes para fixadores flutuantes

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampo giratório
      - Mordentes para fixadores flutuantes

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço cementado.Versão:peça nitretada e brunida.Indicação:Estes mordentes servem para aumentar a faixa de aperto do fixador flutuante.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1490 Mordentes para fixadores flutuantes

212 kB

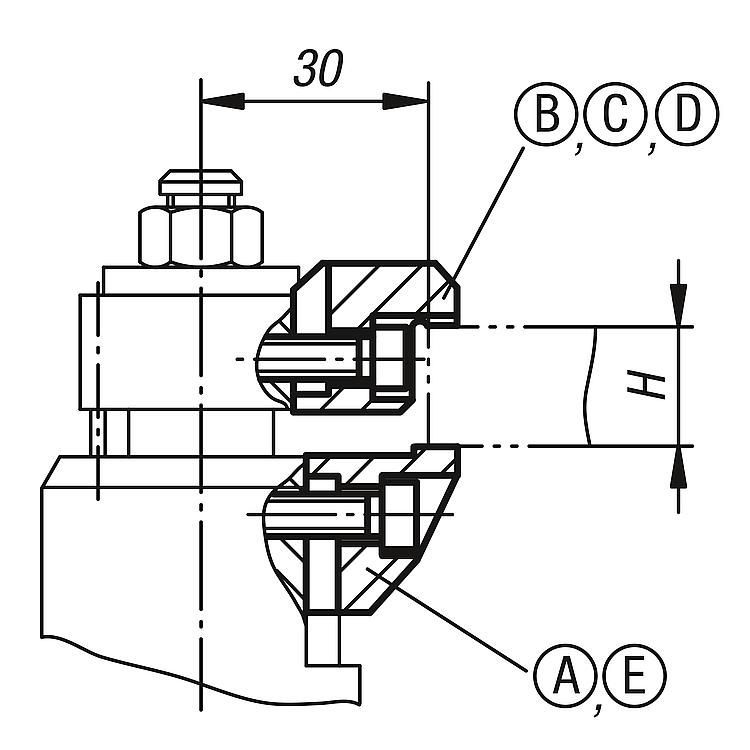

Desenhos (visão geral)

Mordente padrão abaixo, Forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	A	Mordente padrão abaixo	28	15	26,8	28	10				Reset
Código do artigo	Forma	Versão 1	B	B1	H1	L	L2	CAD	Aces.	Preço	Encomendar
K1490.90000	A	Mordente padrão abaixo	28	15	26,8	28	10			sob consulta

Mordente padrão acima, Forma B

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	B	Mordente padrão acima	28	15	0-12	21	29,5	11,5				Reset
Código do artigo	Forma	Versão 1	B	B1	H Faixa de aperto	H1	L	L2	CAD	Aces.	Preço	Encomendar
K1490.90012	B	Mordente padrão acima	28	15	0-12	21	29,5	11,5			sob consulta

Mordente de alternação acima, Forma C

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	C	Mordente de alternação acima	28	15	4-16 15-27 26-38	24,5 35,5	3,5 14,5 25,5	29,5	11,5				Reset
Código do artigo	Forma	Versão 1	B	B1	H Faixa de aperto	H1	H2	L	L2	CAD	Aces.	Preço	Encomendar
K1490.90416	C	Mordente de alternação acima	28	15	4-16	24,5	3,5	29,5	11,5			sob consulta
K1490.91527	C	Mordente de alternação acima	28	15	15-27	24,5	14,5	29,5	11,5			sob consulta
K1490.92638	C	Mordente de alternação acima	28	15	26-38	35,5	25,5	29,5	11,5			sob consulta

Mordente de alternação acima, Forma D

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

	D	mordente superior	28	15	M8	9	29,5 40,5	16,5 27,5	31,5	24,5	8	16				Reset
Código do artigo	Forma	Versão 1	B	B1	D	D1	H1	H2	L	L1	L2	L3	CAD	Aces.	Preço	Encomendar
K1490.90029	D	mordente superior	28	15	M8	9	29,5	16,5	31,5	24,5	8	16			sob consulta
K1490.90040	D	mordente superior	28	15	M8	9	40,5	27,5	31,5	24,5	8	16			sob consulta
