Grampo giratório

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Elementos de fixação
    - Grampo giratório
      - Grampo giratório

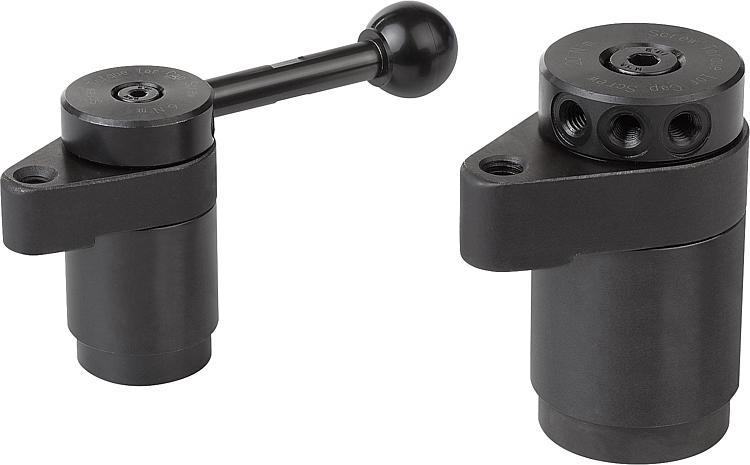

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço temperado.
Botão bola em plástico.Versão:peça temperada e brunida.
Botão bola em plástico PF 31, preto.Indicação:* Força manual admissível para o cabo.Acessórios:Cabos aparafusáveis padronizados K0915.
Cabos aparafusáveis com limitação de torque K0916.
Braço de fixação para grampos giratórios K0912.03006010 e K0912.04007516.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0912 Grampo giratório

220 kB

Indicação técnica para grampo giratório

51,3 kB

Curvas de desempenho

43,4 kB

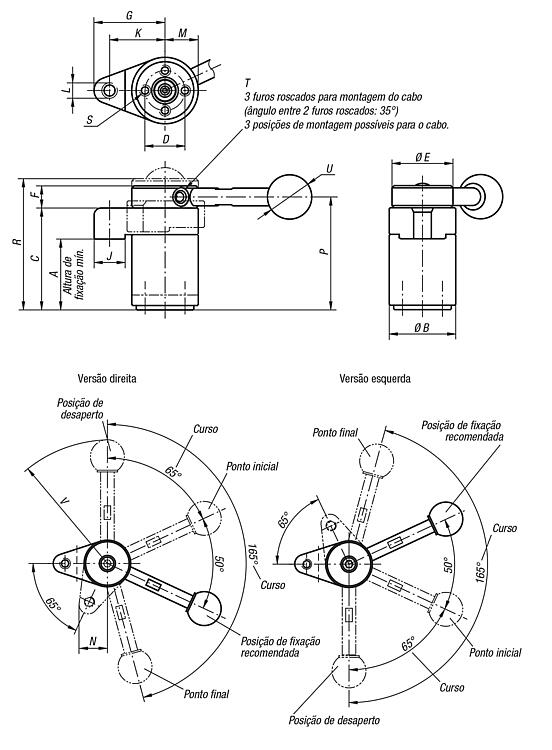

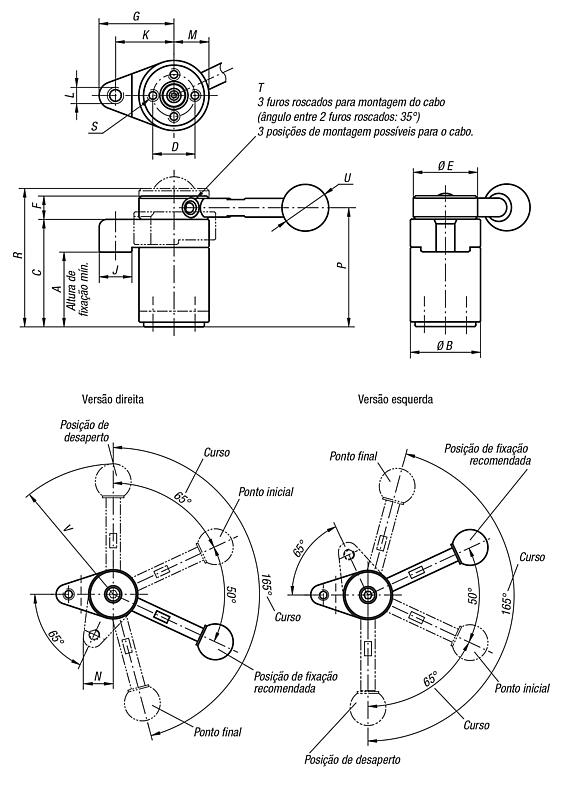

Desenhos (visão geral)

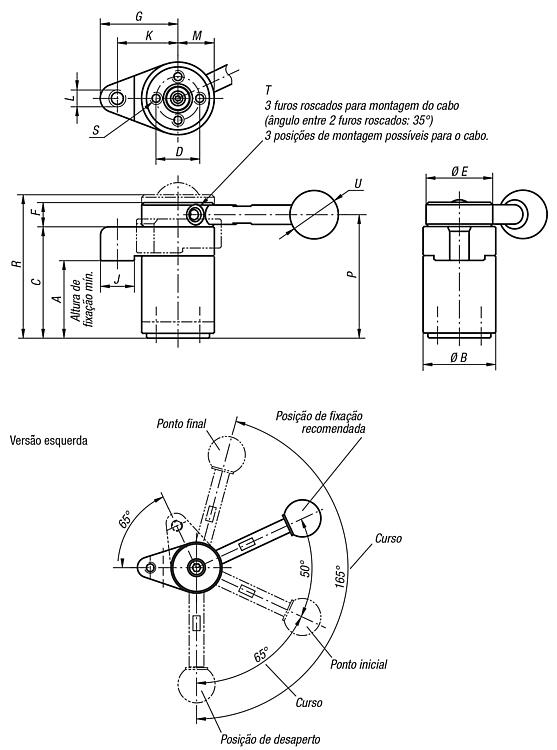

Grampo giratório, versão esquerda

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão	Punho, cabo	A mín.	A máx.	B	C	D	E	F	G	J	K	L	M	N	P	R	S	T	U	V	Força de tensão N	Força manual FH N	Preço
K0912.003232	à esquerda	sem cabo	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	-	-	800	150*	sob consulta
K0912.004540	à esquerda	sem cabo	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	-	-	1200	200*	sob consulta
K0912.013232	à esquerda	com cabo	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	20	73	800	150*	sob consulta
K0912.014540	à esquerda	com cabo	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	25	107	1200	200*	sob consulta

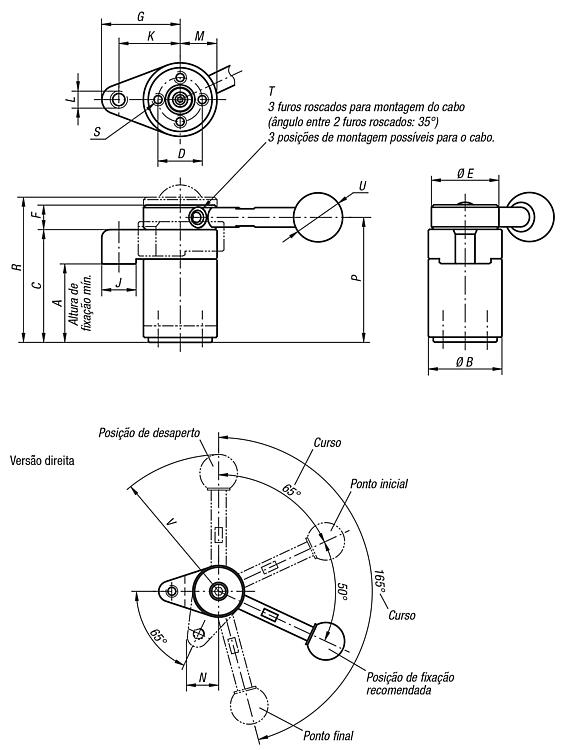

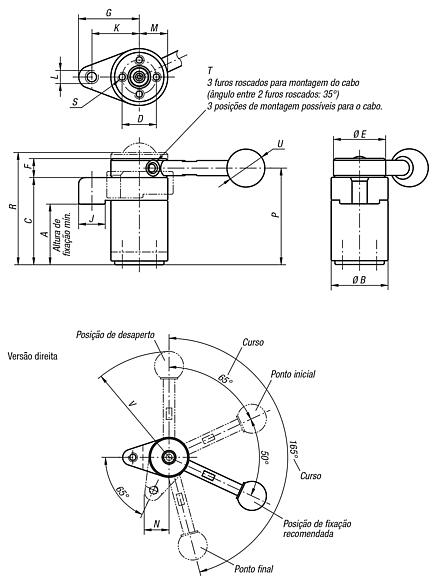

Grampo giratório, versão direita

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão	Punho, cabo	A mín.	A máx.	B	C	D	E	F	G	J	K	L	M	N	P	R	S	T	U	V	Força de tensão N	Força manual FH N	Preço
K0912.103232	à direita	sem cabo	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	-	-	800	150*	sob consulta
K0912.104540	à direita	sem cabo	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	-	-	1200	200*	sob consulta
K0912.113232	à direita	com cabo	31,4	32,6	30	46	18	30	10	32	14	25	M6	15	17	51	57,5	M4x8	M5	20	73	800	150*	sob consulta
K0912.114540	à direita	com cabo	44,1	45,9	40	63	25	38	13	40	16	32	M8	20	22,5	69,5	78,1	M6x12	M6	25	107	1200	200*	sob consulta
