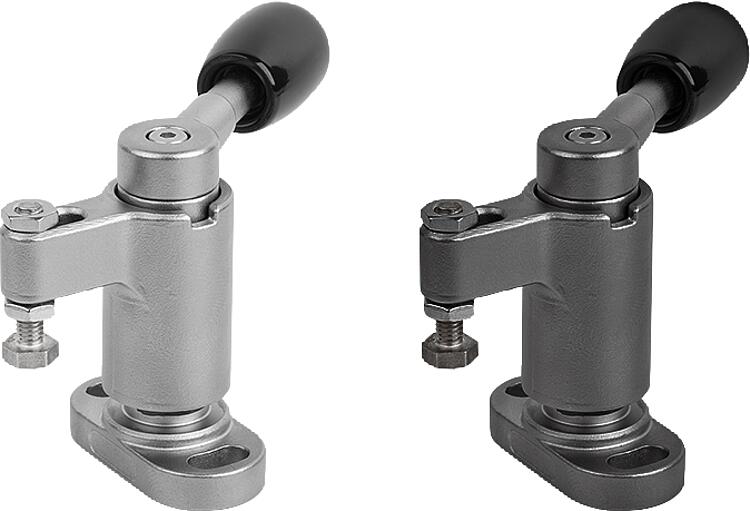

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço temperado.

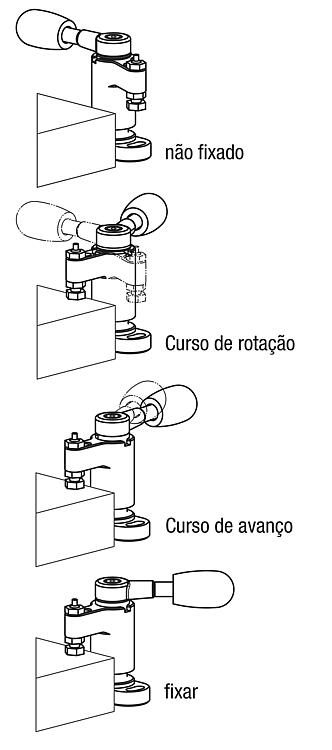

Cabo em plástico.Versão:temperados e brunidos ou niquelados.Indicação:Os grampos giratórios são utilizados predominantemente quando pontos de fixação para colocação e retirada das peças devem ficar livres.

* Força manual admissível para o cabo.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0926 Minigrampo giratório

274 kB

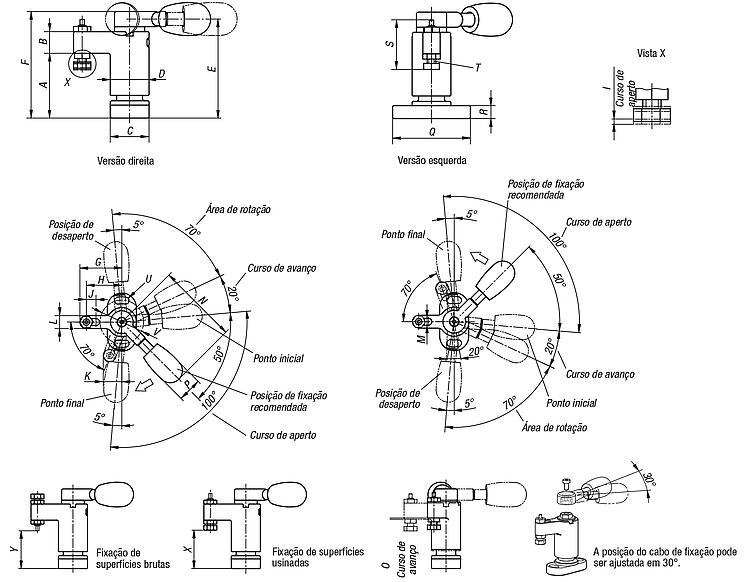

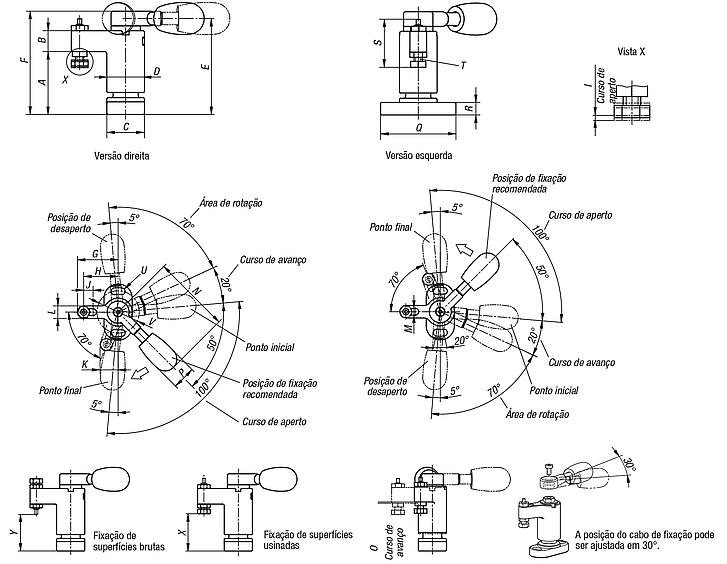

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Superfície Corpo básico	A	B	C	D	E	G	H	I	J	K	L	M	N	O	P	Q	R	Preço
K0926.0100	à esquerda	brunido	30	10	18	18	45,8	26	22	1	6	11,5	8	4,3	50	0,8	15	36	6	sob consulta
K0926.01001	à esquerda	niquelado	30	10	18	18	45,8	26	22	1	6	11,5	8	4,3	50	0,8	15	36	6	sob consulta
K0926.0150	à esquerda	brunido	40	14	23	23	61,3	35	30	1,4	8	15,3	10	5,3	63	1,1	20	45	8	sob consulta
K0926.01501	à esquerda	niquelado	40	14	23	23	61,3	35	30	1,4	8	15,3	10	5,3	63	1,1	20	45	8	sob consulta
K0926.0200	à esquerda	brunido	50	18	30	30	76,5	45	37	1,5	8	20,7	16	8,4	80	1,4	26	65	12	sob consulta
K0926.02001	à esquerda	niquelado	50	18	30	30	76,5	45	37	1,5	8	20,7	16	8,4	80	1,4	26	65	12	sob consulta
K0926.0300	à esquerda	brunido	60	22	40	40	93	55	45	1,9	8	25,4	20	10,4	100	1,7	33	85	15	sob consulta
K0926.03001	à esquerda	niquelado	60	22	40	40	93	55	45	1,9	8	25,4	20	10,4	100	1,7	33	85	15	sob consulta
K0926.1100	à direita	brunido	30	10	18	18	45,8	26	22	1	6	11,5	8	4,3	50	0,8	15	36	6	sob consulta
K0926.11001	à direita	niquelado	30	10	18	18	45,8	26	22	1	6	11,5	8	4,3	50	0,8	15	36	6	sob consulta
K0926.1150	à direita	brunido	40	14	23	23	61,3	35	30	1,4	8	15,3	10	5,3	63	1,1	20	45	8	sob consulta
K0926.11501	à direita	niquelado	40	14	23	23	61,3	35	30	1,4	8	15,3	10	5,3	63	1,1	20	45	8	sob consulta
K0926.1200	à direita	brunido	50	18	30	30	76,5	45	37	1,5	8	20,7	16	8,4	80	1,4	26	65	12	sob consulta
K0926.12001	à direita	niquelado	50	18	30	30	76,5	45	37	1,5	8	20,7	16	8,4	80	1,4	26	65	12	sob consulta
K0926.1300	à direita	brunido	60	22	40	40	93	55	45	1,9	8	25,4	20	10,4	100	1,7	33	85	15	sob consulta
K0926.13001	à direita	niquelado	60	22	40	40	93	55	45	1,9	8	25,4	20	10,4	100	1,7	33	85	15	sob consulta

Código do artigo	Versão 1	Superfície Corpo básico	S	T	U	V	X mín.	X máx.	Y mín.	Y máx.	F N	Força manual FH N	Preço
K0926.0100	à esquerda	brunido	22,8	M4	4,3	27	22,3	25,3	21,9	24,9	1100	100*	sob consulta
K0926.01001	à esquerda	niquelado	22,8	M4	4,3	27	22,3	25,3	21,9	24,9	1100	100	sob consulta
K0926.0150	à esquerda	brunido	28,5	M5	5,3	34	30,6	34	31,5	34,9	1800	150*	sob consulta
K0926.01501	à esquerda	niquelado	28,5	M5	5,3	34	30,6	34	31,5	34,9	1800	150	sob consulta
K0926.0200	à esquerda	brunido	45,5	M8	8,4	48	31,7	39,7	32,7	40,7	2200	200*	sob consulta
K0926.02001	à esquerda	niquelado	45,5	M8	8,4	48	31,7	39,7	32,7	40,7	2200	200	sob consulta
K0926.0300	à esquerda	brunido	57	M10	10,5	64	35,5	46,9	38	49,4	3500	300*	sob consulta
K0926.03001	à esquerda	niquelado	57	M11	10,5	64	35,5	46,9	38	49,4	3500	300	sob consulta
K0926.1100	à direita	brunido	22,8	M4	4,3	27	22,3	25,3	21,9	24,9	1100	100*	sob consulta
K0926.11001	à direita	niquelado	22,8	M4	4,3	27	22,3	25,3	21,9	24,9	1100	100	sob consulta
K0926.1150	à direita	brunido	28,5	M5	5,3	34	30,6	34	31,5	34,9	1800	150*	sob consulta
K0926.11501	à direita	niquelado	28,5	M5	5,3	34	30,6	34	31,5	34,9	1800	150	sob consulta
K0926.1200	à direita	brunido	45,5	M8	8,4	48	31,7	39,7	32,7	40,7	2200	200*	sob consulta
K0926.12001	à direita	niquelado	45,5	M8	8,4	48	31,7	39,7	32,7	40,7	2200	200	sob consulta
K0926.1300	à direita	brunido	57	M10	10,5	64	35,5	46,9	38	49,4	3500	300*	sob consulta
K0926.13001	à direita	niquelado	57	M10	10,5	64	35,5	46,9	38	49,4	3500	300	sob consulta
