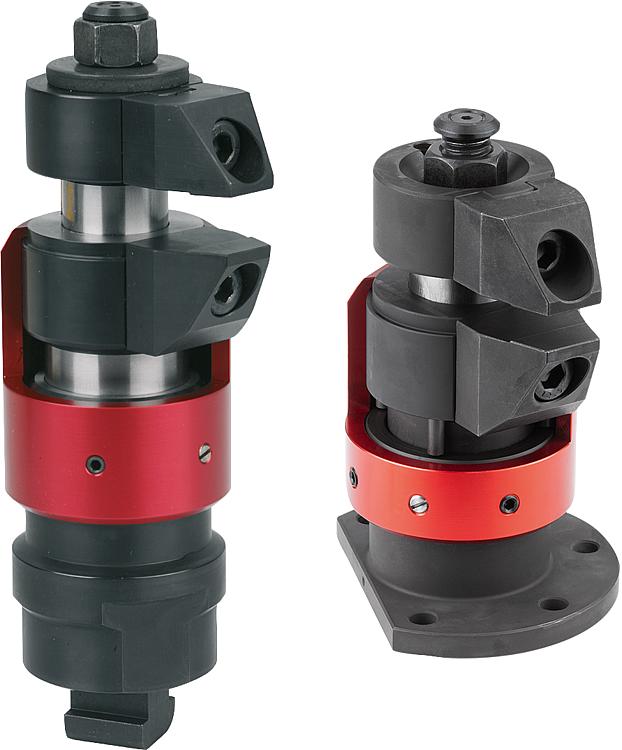

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo básico e mordente de aço cementado.
Carcaça de alumínio.Versão:Corpo básico nitretado, brunido e retificado.
Mordente nitretado e brunido.

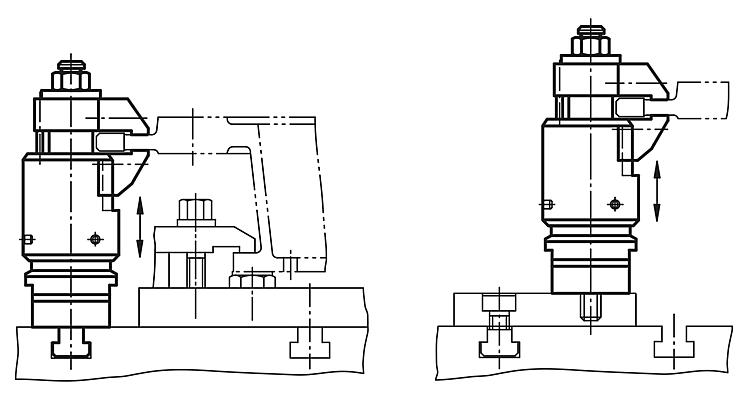

Carcaça vermelha anodizada.Indicação:O fixador flutuante serve para fixação e suporte de pontos de fixação sobredeterminados em componentes. Ele evita vibrações e curvaturas durante a usinagem.Modo de operação:1. Pressione o fixador flutuante para baixo.
2. Gire o mordente até o batente. O fixador encostará na parte inferior da peça de usinagem com uma pequena força de mola.
3. Aperte o fixador flutuante com a porca sextavada (SW 18), respeitando os torques mín. e máx. No procedimento de fixação, a peça será apertada e apoiada simultaneamente.

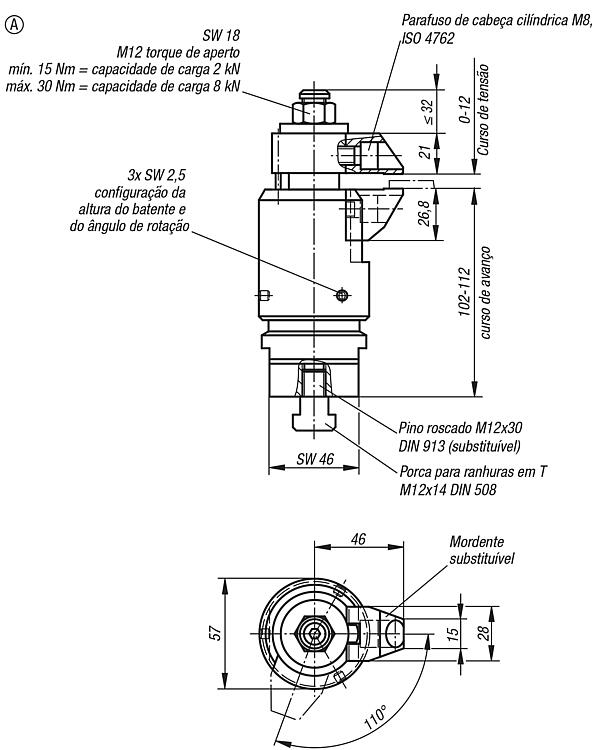

4. Para soltar a fixação, deve-se executar os mesmos passos na ordem inversa.Montagem:Forma A:
Fixe o fixador flutuante com a rosca de conexão M12 no dispositivo.
Ajuste o batente de altura e a área de giro com a bucha de ajuste e fixe com pinos roscados (3x SW 2,5). Ao fazer o ajuste da restrição de altura para cima, considere uma folga generosa.
Para um funcionamento seguro, o furo roscado M12 tem que estar sempre fechado.
Para situações específicas de fixação, os mordentes fabricados em série podem ser alterados ou trocados.

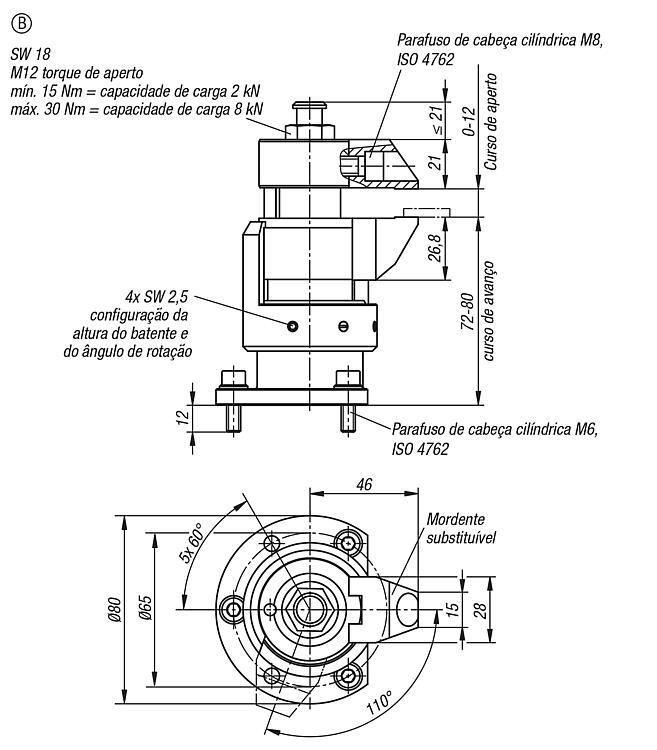

Forma B:

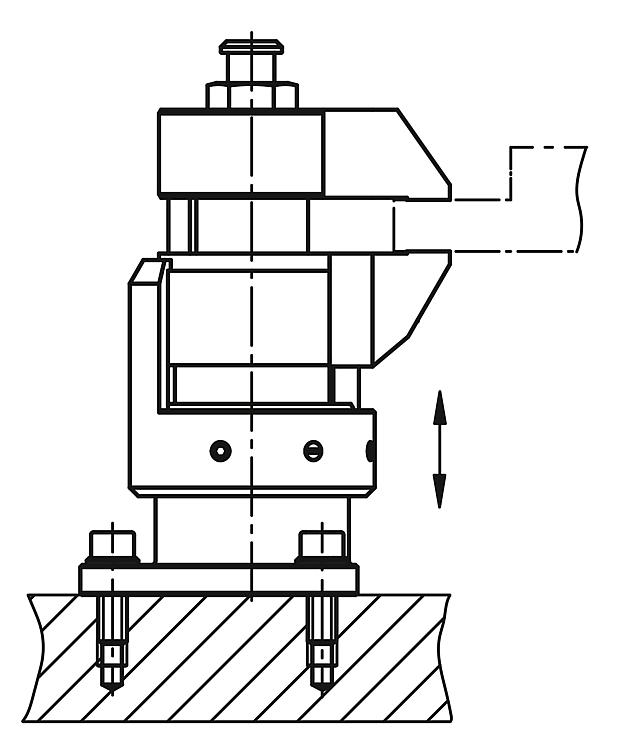

Fixe o fixador flutuante com furo de fixação M6 no dispositivo.
Ajuste o atamento e içamento em altura de cargas e o ângulo de rotação com a bucha de ajuste vermelha e fixe com pinos roscados (4x SW 2,5). Ao fazer o ajuste da restrição de altura para cima, considere uma folga generosa.
Para situações específicas de fixação, os mordentes fabricados em série podem ser alterados ou trocados.Particularidades:
