K1839Buchas de posicionamento de aço ou aço inoxidável com sensor de... |
voltar |
|
|

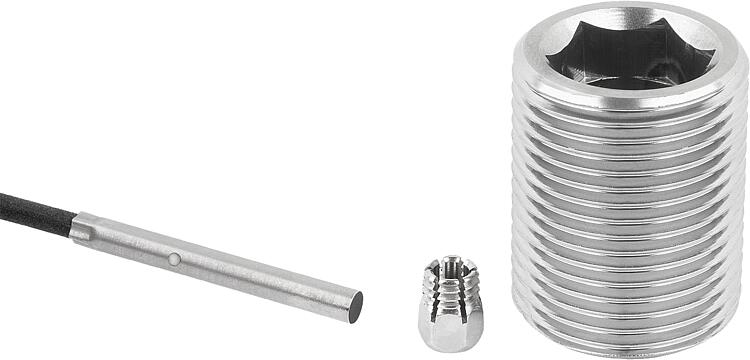

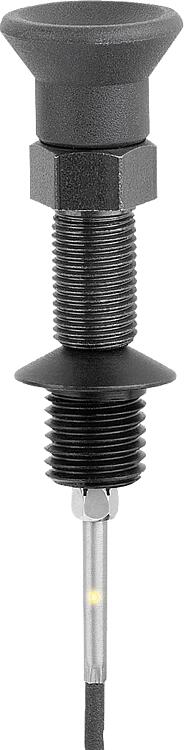

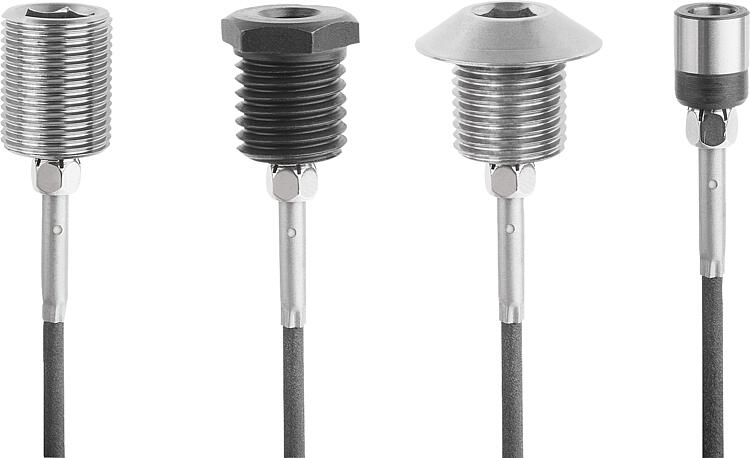

DescriçãoDescrição do produto:Buchas de posicionamento formam um ponto de engate para dispositivos de operação e encaixe, no qual encaixam de forma segura e com precisão.
Nas buchas de posicionamento com sensor de condição está localizado um sensor regulável variável na bucha. Ele permite consultar eletronicamente se existe um pino na bucha de posicionamento.
Na aplicação de várias buchas é possível identificar em qual delas se encontra o elemento de operação ou encaixe.Material:Bucha de posicionamento em aço ou aço inoxidável 1.4034.
Sensor de aço inoxidável.
Porca de aperto de latão. Versão:Bucha de posicionamento:
Aço endurecido e brunido.
Aço inoxidável endurecido e com superfície sem tratamento.
Sensor de superfície sem tratamento.
Porca de aperto niquelada.Indicação:Adaptado a peças de retenção para suporte de montagem K0638.

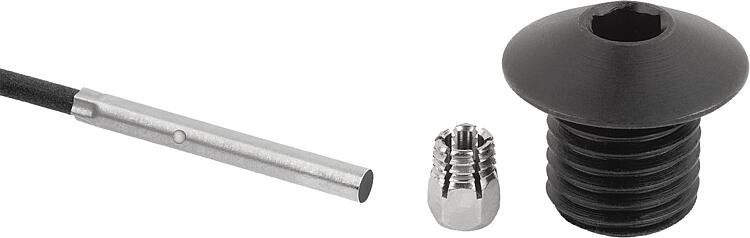

O sensor de condição e porca de aperto são fornecidos desmontados.
Torque de aperto máximo da porca de aperto: 1,2 Nm.Dados técnicos:Sensor indutivo:
Circuito de saída: PNP contato normalmente aberto (NA)
Tensão de operação: 10 - 30 V DC
Corrente de serviço: <100 mA
Distância de operação: 1 mm
Frequência de chaveamento: <3500 Hz
Resistência ao curto-circuito: sim
Resistência à polaridade reversa: sim
Grau de proteção: IP 67
Tipo de conexão: cabo PVC 2 m, PUR, com conector de encaixe
Faixa de temperatura: -25° C - +70°C

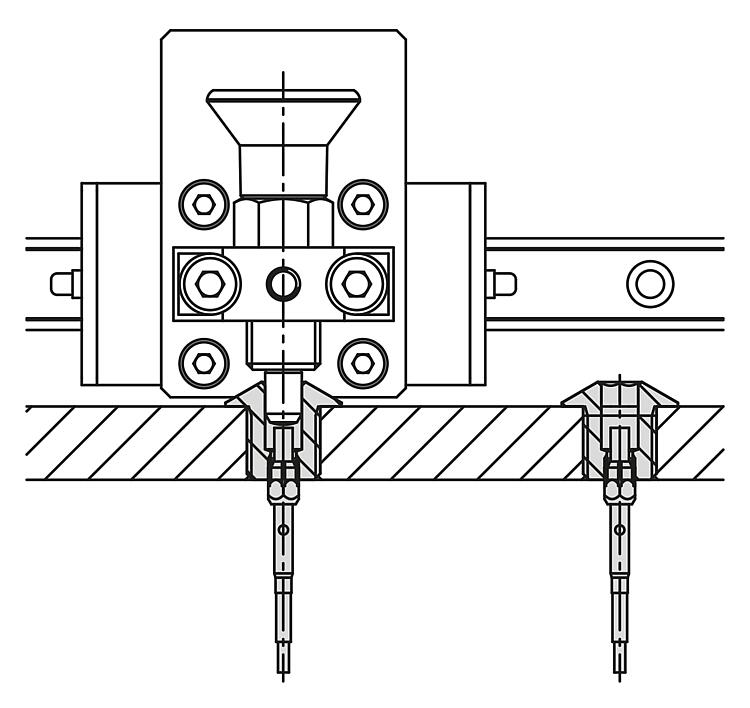

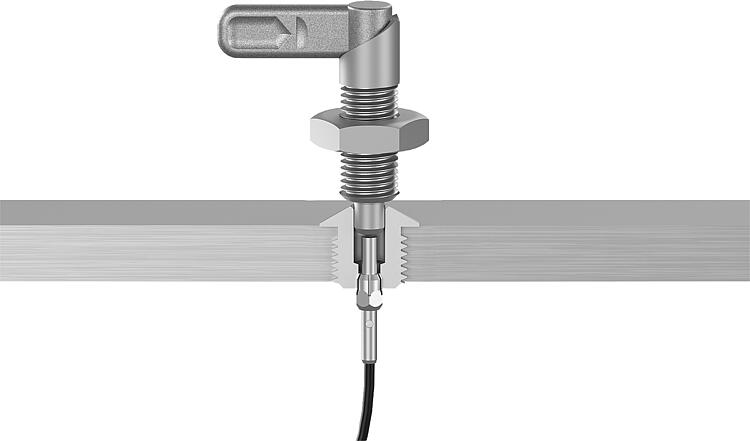

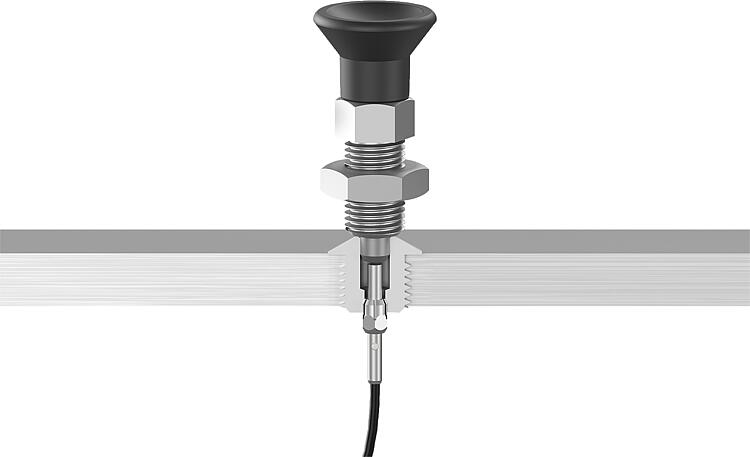

Aprovação: CE, c-UL-us, EACAplicação:As buchas de posicionamento com sensor de condição permitem um controle de processos dependente da operação. Além disso, é possível assegurar que o dispositivo de operação e de encaixe se encontre no local desejado.
Por exemplo no ajuste do formato em máquinas para embalagem.Montagem:O sensor é fixado na bucha por meio da porca de aperto e configurado axialmente. Ao apertar a porca de aperto o sensor é finalmente fixado.
O procedimento detalhado está descrito nas instruções de montagem.Segurança:As buchas de posicionamento com sensor de condição não são apropriados para a proteção de pessoas.Indicação de desenho:Forma A: com rosca contínua

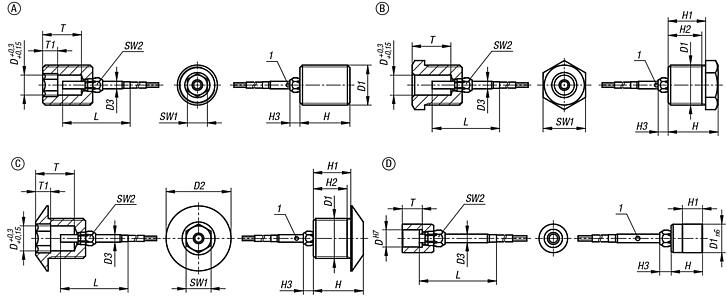

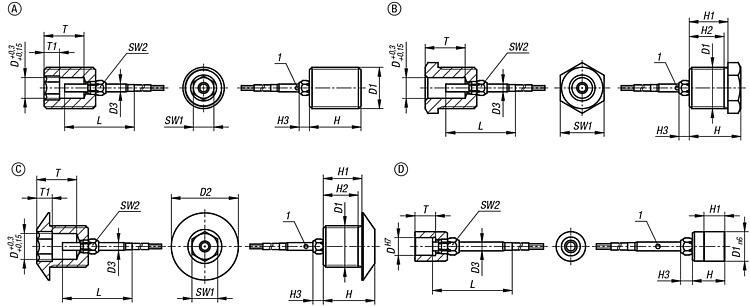

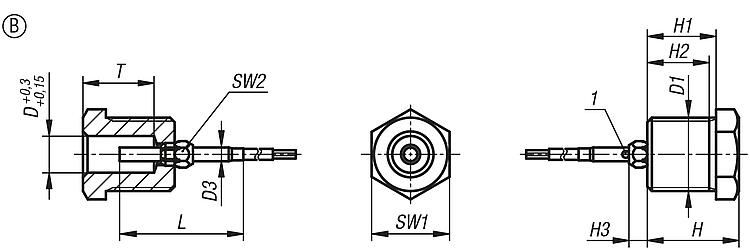

Forma B: com rosca e colar

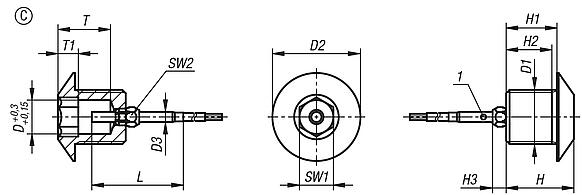

Forma C: com rosca e cone inicial
Forma D: liso
1) LED
BN = marrom
BK = preto
BU = azul DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

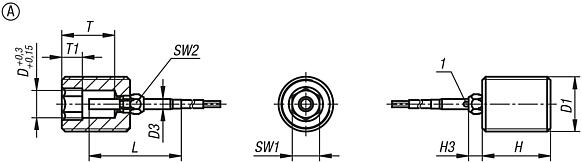

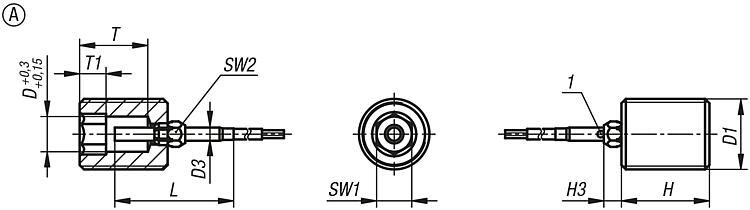

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma A, com rosca contínua |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | Material
do corpo
básico | D
| D1 | D3 | H | H3 | L | T | T1 | SW1 | SW2 | CAD | Aces. | Preço | Encomendar |
|---|
| K1839.1031011 | A | Rosca contínua | aço | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 |  | | sob consulta | | | K1839.1041011 | A | Rosca contínua | aço | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | sob consulta | | | K1839.1051211 | A | Rosca contínua | aço | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | sob consulta | | | K1839.1061211 | A | Rosca contínua | aço | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | sob consulta | | | K1839.1081611 | A | Rosca contínua | aço | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | sob consulta | | | K1839.1101611 | A | Rosca contínua | aço | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | sob consulta | | | K1839.1122011 | A | Rosca contínua | aço | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | sob consulta | | | K1839.1162411 | A | Rosca contínua | aço | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | sob consulta | | | K1839.11031011 | A | Rosca contínua | aço inoxidável | 3 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 3 | 5 | | | sob consulta | | | K1839.11041011 | A | Rosca contínua | aço inoxidável | 4 | M10x1 | 3 | 12 | 4 | 27 | 7 | 4 | 4 | 5 | | | sob consulta | | | K1839.11051211 | A | Rosca contínua | aço inoxidável | 5 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 5 | 5 | | | sob consulta | | | K1839.11061211 | A | Rosca contínua | aço inoxidável | 6 | M12x1,5 | 3 | 15 | 4 | 27 | 11 | 4 | 6 | 5 | | | sob consulta | | | K1839.11081611 | A | Rosca contínua | aço inoxidável | 8 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 8 | 5 | | | sob consulta | | | K1839.11101611 | A | Rosca contínua | aço inoxidável | 10 | M16x1,5 | 3 | 20 | 4 | 27 | 15,5 | 6 | 10 | 5 | | | sob consulta | | | K1839.11122011 | A | Rosca contínua | aço inoxidável | 12 | M20x1,5 | 3 | 25 | 4 | 27 | 19 | 6 | 12 | 5 | | | sob consulta | | | K1839.11162411 | A | Rosca contínua | aço inoxidável | 16 | M24x2 | 3 | 32 | 4 | 27 | 25 | 8 | 16 | 5 | | | sob consulta | |
|
Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma B, com rosca e colar |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | Material
do corpo
básico | D
| D1 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Aces. | Preço | Encomendar |
|---|
| K1839.2031011 | B | com rosca e colar | aço | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | sob consulta | | | K1839.2041011 | B | com rosca e colar | aço | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | sob consulta | | | K1839.2051211 | B | com rosca e colar | aço | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | sob consulta | | | K1839.2061211 | B | com rosca e colar | aço | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | sob consulta | | | K1839.2081611 | B | com rosca e colar | aço | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | sob consulta | | | K1839.2101611 | B | com rosca e colar | aço | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | sob consulta | | | K1839.2122011 | B | com rosca e colar | aço | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | sob consulta | | | K1839.2162411 | B | com rosca e colar | aço | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | sob consulta | | | K1839.12031011 | B | com rosca e colar | aço inoxidável | 3 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | sob consulta | | | K1839.12041011 | B | com rosca e colar | aço inoxidável | 4 | M10x1 | 3 | 15 | 12 | 10,5 | 4 | 27 | 7 | 11 | 5 | | | sob consulta | | | K1839.12051211 | B | com rosca e colar | aço inoxidável | 5 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | sob consulta | | | K1839.12061211 | B | com rosca e colar | aço inoxidável | 6 | M12x1,5 | 3 | 15 | 12 | 10,5 | 4 | 27 | 11 | 13 | 5 | | | sob consulta | | | K1839.12081611 | B | com rosca e colar | aço inoxidável | 8 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | sob consulta | | | K1839.12101611 | B | com rosca e colar | aço inoxidável | 10 | M16x1,5 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 17 | 5 | | | sob consulta | | | K1839.12122011 | B | com rosca e colar | aço inoxidável | 12 | M20x1,5 | 3 | 25 | 20 | 18,5 | 4 | 27 | 19 | 22 | 5 | | | sob consulta | | | K1839.12162411 | B | com rosca e colar | aço inoxidável | 16 | M24x2 | 3 | 32 | 27 | 25,5 | 4 | 27 | 25 | 27 | 5 | | | sob consulta | |
|

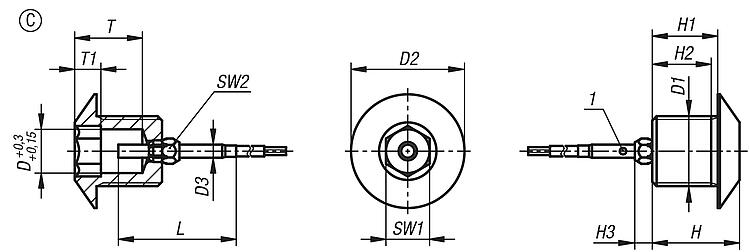

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma C, com rosca e cone inicial |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | Material
do corpo
básico | D
| D1 | D2 | D3 | H | H1 | H2 | H3 | L | T | SW1 | SW2 | CAD | Aces. | Preço | Encomendar |
|---|
| K1839.3041211 | C | com rosca e cone inicial | aço | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | sob consulta | | | K1839.3051211 | C | com rosca e cone inicial | aço | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | sob consulta | | | K1839.3061211 | C | com rosca e cone inicial | aço | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | sob consulta | | | K1839.3081611 | C | com rosca e cone inicial | aço | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | sob consulta | | | K1839.3101611 | C | com rosca e cone inicial | aço | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | sob consulta | | | K1839.13041211 | C | com rosca e cone inicial | aço inoxidável | 4 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 4 | 5 | | | sob consulta | | | K1839.13051211 | C | com rosca e cone inicial | aço inoxidável | 5 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 5 | 5 | | | sob consulta | | | K1839.13061211 | C | com rosca e cone inicial | aço inoxidável | 6 | M12x1,5 | 19 | 3 | 16 | 12 | 10,5 | 4 | 27 | 11 | 6 | 5 | | | sob consulta | | | K1839.13081611 | C | com rosca e cone inicial | aço inoxidável | 8 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 8 | 5 | | | sob consulta | | | K1839.13101611 | C | com rosca e cone inicial | aço inoxidável | 10 | M16x1,5 | 26 | 3 | 20 | 15 | 13,5 | 4 | 27 | 15,5 | 10 | 5 | | | sob consulta | |
|

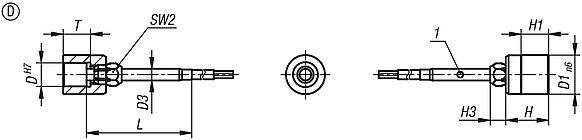

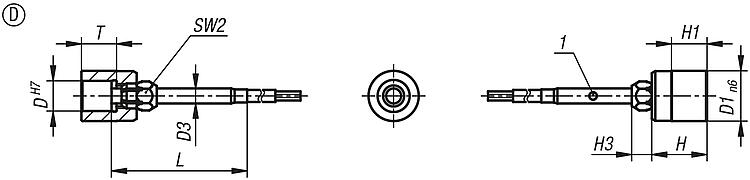

Buchas de posicionamento de aço ou aço inoxidável com sensor de condição, forma D, liso |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Tipo
da forma | Material
do corpo
básico | D
| D1 | D3 | H | H1 | H3 | L | T | SW2 | CAD | Aces. | Preço | Encomendar |
|---|
| K1839.4030891 | D | liso | aço | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | sob consulta | | | K1839.4040891 | D | liso | aço | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | sob consulta | | | K1839.4050891 | D | liso | aço | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | sob consulta | | | K1839.4061091 | D | liso | aço | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | sob consulta | | | K1839.4081391 | D | liso | aço | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | sob consulta | | | K1839.4101791 | D | liso | aço | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | sob consulta | | | K1839.14030891 | D | liso | aço inoxidável | 3 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | sob consulta | | | K1839.14040891 | D | liso | aço inoxidável | 4 | 8 | 3 | 10 | 6 | 4 | 27 | 5 | 5 | | | sob consulta | | | K1839.14050891 | D | liso | aço inoxidável | 5 | 8 | 3 | 10 | 6 | 4 | 27 | 6 | 5 | | | sob consulta | | | K1839.14061091 | D | liso | aço inoxidável | 6 | 10 | 3 | 11 | 7 | 4 | 27 | 7 | 5 | | | sob consulta | | | K1839.14081391 | D | liso | aço inoxidável | 8 | 13,5 | 3 | 14 | 9,5 | 4 | 27 | 9,5 | 5 | | | sob consulta | | | K1839.14101791 | D | liso | aço inoxidável | 10 | 17 | 3 | 16 | 11,5 | 4 | 27 | 11,5 | 5 | | | sob consulta | |
|
