      - Pinos de retenção em aço ou aço inoxidável versão curta, com alavanca excêntrica de plástico

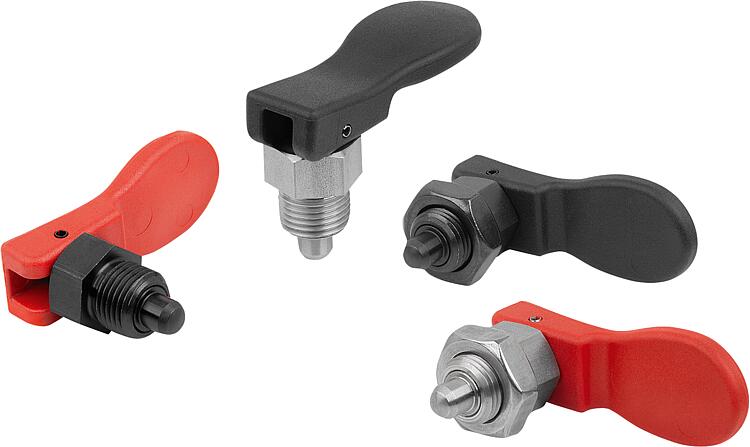

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Com este pino de retenção, a retirada é efetuada por meio da alavanca excêntrica. O pino de retenção permanece desengatado quando o cabo da alavanca é movido sobre o ponto morto do excêntrico.
O cabo excêntrico ergonômico permite um manuseio fácil com mínima aplicação de força. Material:

Versão em aço:
Bucha roscada com pino de guia para travamento em aço de corte rápido.

Versão em aço inoxidável:
Bucha roscada 1.4305
Pino de guia para travamento 1.4305
Cabo da alavanca em termoplástico PPA (resistente às altas temperaturas) reforçado com fibra de vidro.

Versão:Versão em aço:
bucha roscada brunida.
Pino de guia para travamento, endurecido, retificado e brunido.

Versão em aço inoxidável:
bucha roscada com superfície sem tratamento.
Pino de guia para travamento retificado e com superfície sem tratamento.

Cabo da alavanca nas cores preta ou vermelho tráfego RAL 3020.Faixa de temperatura:Temperatura de serviço contínua conforme norma IEC 216 máx. 160 °C.
Temperatura de serviço em curto prazo máx. 250 °C.Vantagens:Operação simples e rápida.
Apropriado para aplicações sob altas temperaturas.
Com função de engate integrada.
Versão curta.
Ideal para espaços limitadosAcessórios:Anéis distanciadores K0665.
Buchas de posicionamento para pinos de retenção K1290.Indicação de desenho:

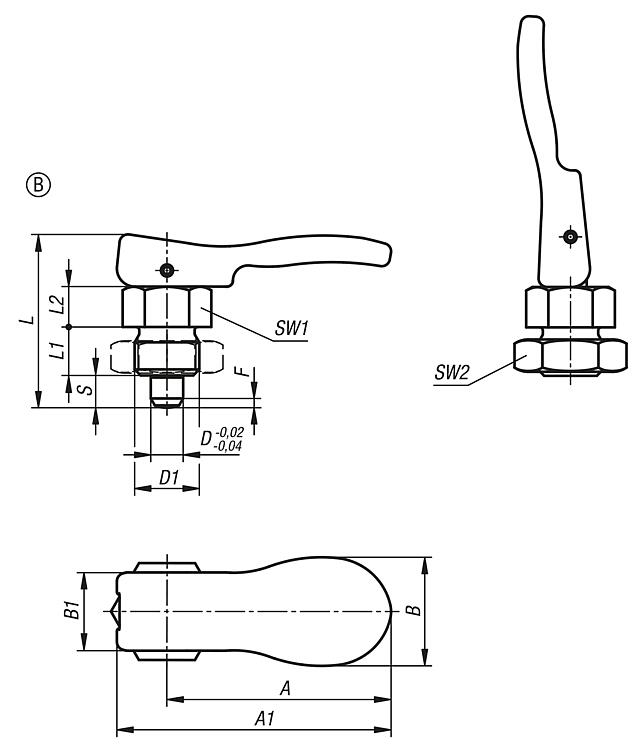

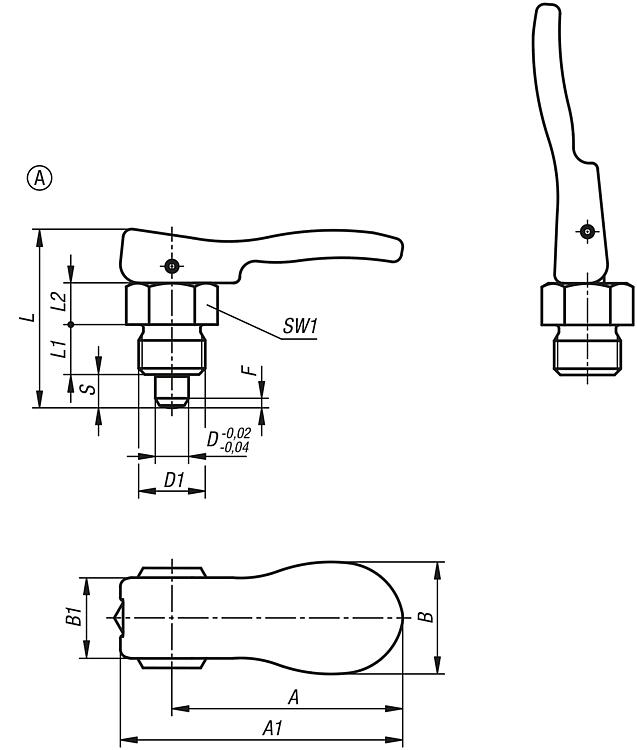

Forma A: sem contraporca
Form B: com contraporca

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2109 Pinos de retenção em aço ou aço inoxidável versão curta, com alavanca excêntrica de plástico

167 kB

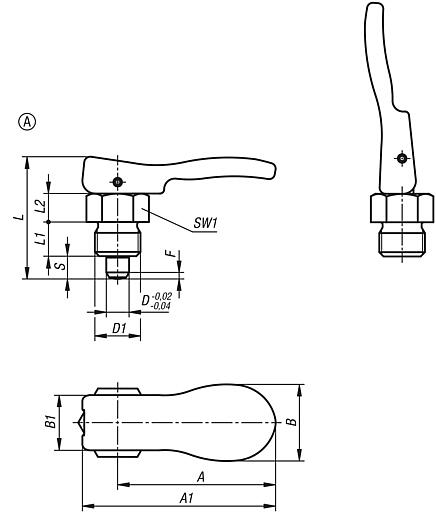

Desenhos (visão geral)

Pinos de retenção em aço ou aço inoxidável versão curta, com alavanca excêntrica de plástico

mais informações

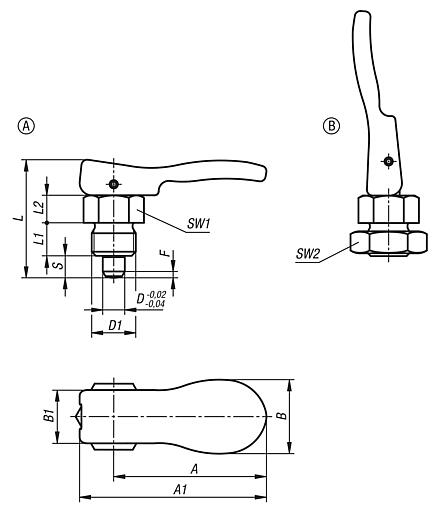

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Cor dos componentes	Forma	A	A1	B	B1	D	D1	Curso S	L	L1	L2	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K2109.8105	aço	preto	A	31,7	41,7	17,9	12,9	5	M10x1	5	30	8	7	13	1,3	5	12	sob consulta
K2109.8206	aço	preto	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	34	10	8	14	1,8	6	14	sob consulta
K2109.8308	aço	preto	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	42,9	12	10	19	2,3	14	28	sob consulta
K2109.8410	aço	preto	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	49,9	15	12	22	2,8	15	32	sob consulta
K2109.8105154	aço	vermelho RAL 3020	A	31,7	41,7	17,9	12,9	5	M10x1	5	30	8	7	13	1,3	5	12	sob consulta
K2109.8206154	aço	vermelho RAL 3020	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	34	10	8	14	1,8	6	14	sob consulta
K2109.8308154	aço	vermelho RAL 3020	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	42,9	12	10	19	2,3	14	28	sob consulta
K2109.8410154	aço	vermelho RAL 3020	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	49,9	15	12	22	2,8	15	32	sob consulta
K2109.18105	aço inoxidável	preto	A	31,7	41,7	17,9	12,9	5	M10x1	5	30	8	7	13	1,3	5	12	sob consulta
K2109.18206	aço inoxidável	preto	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	34	10	8	14	1,8	6	14	sob consulta
K2109.18308	aço inoxidável	preto	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	42,9	12	10	19	2,3	14	28	sob consulta
K2109.18410	aço inoxidável	preto	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	49,9	15	12	22	2,8	15	32	sob consulta
K2109.18105154	aço inoxidável	vermelho RAL 3020	A	31,7	41,7	17,9	12,9	5	M10x1	5	30	8	7	13	1,3	5	12	sob consulta
K2109.18206154	aço inoxidável	vermelho RAL 3020	A	31,6	41,7	17,9	12,9	6	M12x1,5	6	34	10	8	14	1,8	6	14	sob consulta
K2109.18308154	aço inoxidável	vermelho RAL 3020	A	55,5	67,8	26,9	19,4	8	M16x1,5	8	42,9	12	10	19	2,3	14	28	sob consulta
K2109.18410154	aço inoxidável	vermelho RAL 3020	A	53,4	67,8	26,9	19,4	10	M20x1,5	10	49,9	15	12	22	2,8	15	32	sob consulta
