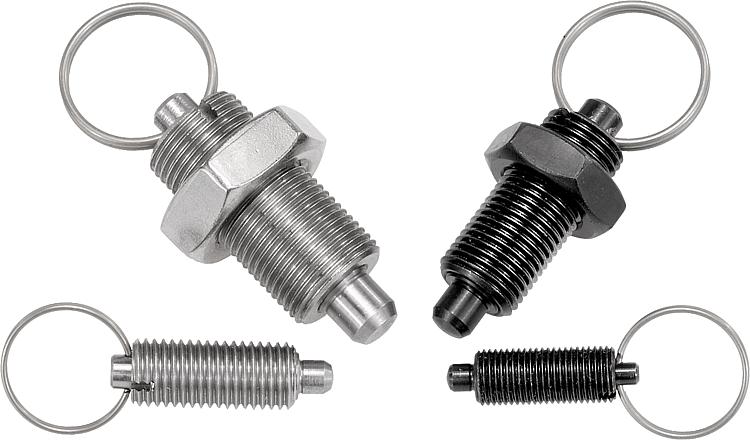

      - Pinos de retenção de aço ou aço inoxidável, sem colar, com anel de tração de aço inoxidável

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Versão em aço:
Pino de guia para travamento endurecido:
Classe de resistência 5.8.

Versão em aço inoxidável:
Pino de guia para travamento endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4034.

Pino de guia para travamento não endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.

Anel de chave 1.4310, superfície sem tratamento.

Versão:Versão em aço:
Pino de guia para travamento endurecido, retificado e brunido.

Versão em aço inoxidável:
Pino de guia endurecido, retificado e com superfície sem tratamento.
Pino de guia não endurecido, retificado e com superfície sem tratamento. Indicação:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada do pino, é possível fazer o deslocamento para outra posição de engate.
O anel de chave possibilita um modo de acionamento do pino de retenção, p. ex. automático (controlado por programa) com ajuda de um cilindro pneumático, permitindo ainda o controle remoto através de cabos bowden.
Para o aparafusamento dos pinos de retenção pode ser fornecido um disco suporte. Ele deve ser colocado na bucha roscada, de modo que os pinos de arraste entrem na fenda.Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.

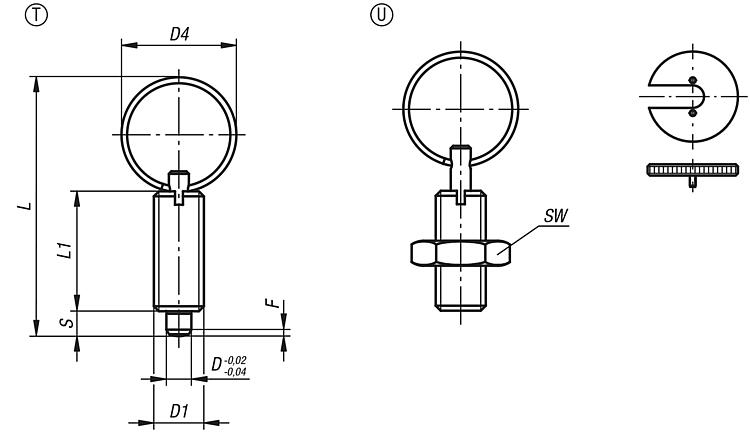

Kits de fixação para peças de paredes finas K2146.Indicação de desenho:

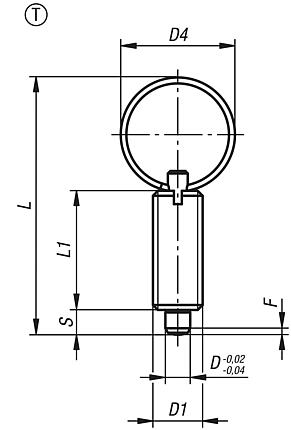

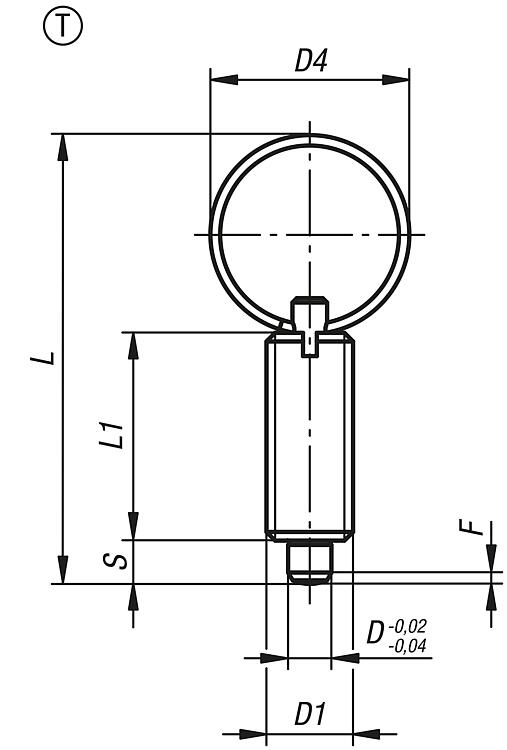

Forma T: sem contraporca

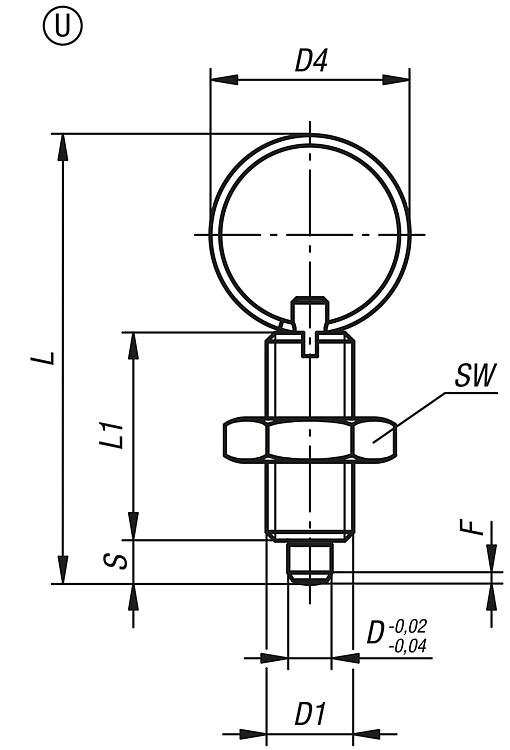

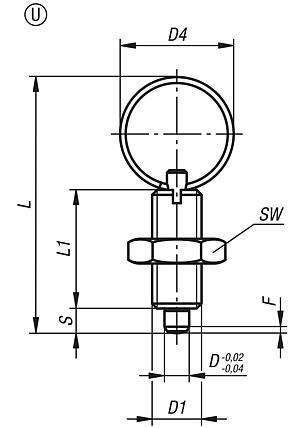

Form U: com contraporca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0635 Pinos de retenção de aço ou aço inoxidável, sem colar, com anel de tração de aço inoxidável

179 kB

Desenhos (visão geral)

Pinos de retenção de aço ou aço inoxidável, sem colar, com anel de tração de aço inoxidável

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	D	D1	D4	L	L1	Curso S	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Código de artigo do disco suporte de aparafusamento	Preço
K0635.3004	T	aço	peça endurecida	4	M8x1	15	40	21	4	1	6	12	K0344.90	sob consulta
K0635.3105	T	aço	peça endurecida	5	M10x1	23	52	24	5	1,3	5	12	K0344.91	sob consulta
K0635.3206	T	aço	peça endurecida	6	M12x1,5	23	57	28	6	1,8	6	14	K0344.92	sob consulta
K0635.3308	T	aço	peça endurecida	8	M16x1,5	28	72	36	8	2,3	15	35	K0344.93	sob consulta
K0635.3410	T	aço	peça endurecida	10	M20x1,5	28	78	40	10	2,8	15	34	K0344.94	sob consulta
K0635.03004	T	aço inoxidável	peça endurecida	4	M8x1	15	40	21	4	1	6	12	K0344.90	sob consulta
K0635.03105	T	aço inoxidável	peça endurecida	5	M10x1	23	52	24	5	1,3	5	12	K0344.91	sob consulta
K0635.03206	T	aço inoxidável	peça endurecida	6	M12x1,5	23	57	28	6	1,8	6	14	K0344.92	sob consulta
K0635.03308	T	aço inoxidável	peça endurecida	8	M16x1,5	28	72	36	8	2,3	15	35	K0344.93	sob consulta
K0635.03410	T	aço inoxidável	peça endurecida	10	M20x1,5	28	78	40	10	2,8	15	34	K0344.94	sob consulta
K0635.13004	T	aço inoxidável	peça não endurecida	4	M8x1	15	40	21	4	1	6	12	K0344.90	sob consulta
K0635.13105	T	aço inoxidável	peça não endurecida	5	M10x1	23	52	24	5	1,3	5	12	K0344.91	sob consulta
K0635.13206	T	aço inoxidável	peça não endurecida	6	M12x1,5	23	57	28	6	1,8	6	14	K0344.92	sob consulta
K0635.13308	T	aço inoxidável	peça não endurecida	8	M16x1,5	28	72	36	8	2,3	15	35	K0344.93	sob consulta
K0635.13410	T	aço inoxidável	peça não endurecida	10	M20x1,5	28	78	40	10	2,8	15	34	K0344.94	sob consulta

Pinos de retenção de aço ou aço inoxidável, sem colar, com anel de tração de aço inoxidável e contraporca

mais informações

Desenhos

Pinos de retenção de aço ou aço inoxidável, sem colar, com anel de tração de aço inoxidável e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	D	D1	D4	L	L1	Curso S	SW	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Código de artigo do disco suporte de aparafusamento	Preço
K0635.4004	U	aço	peça endurecida	4	M8x1	15	40	21	4	13	1	6	12	K0344.90	sob consulta
K0635.4105	U	aço	peça endurecida	5	M10x1	23	52	24	5	17	1,3	5	12	K0344.91	sob consulta
K0635.4206	U	aço	peça endurecida	6	M12x1,5	23	57	28	6	19	1,8	6	14	K0344.92	sob consulta
K0635.4308	U	aço	peça endurecida	8	M16x1,5	28	72	36	8	24	2,3	15	35	K0344.93	sob consulta
K0635.4410	U	aço	peça endurecida	10	M20x1,5	28	78	40	10	30	2,8	15	34	K0344.94	sob consulta
K0635.04004	U	aço inoxidável	peça endurecida	4	M8x1	15	40	21	4	13	1	6	12	K0344.90	sob consulta
K0635.04105	U	aço inoxidável	peça endurecida	5	M10x1	23	52	24	5	17	1,3	5	12	K0344.91	sob consulta
K0635.04206	U	aço inoxidável	peça endurecida	6	M12x1,5	23	57	28	6	19	1,8	6	14	K0344.92	sob consulta
K0635.04308	U	aço inoxidável	peça endurecida	8	M16x1,5	28	72	36	8	24	2,3	15	35	K0344.93	sob consulta
K0635.04410	U	aço inoxidável	peça endurecida	10	M20x1,5	28	78	40	10	30	2,8	15	34	K0344.94	sob consulta
K0635.14004	U	aço inoxidável	peça não endurecida	4	M8x1	15	40	21	4	13	1	6	12	K0344.90	sob consulta
K0635.14105	U	aço inoxidável	peça não endurecida	5	M10x1	23	52	24	5	17	1,3	5	12	K0344.91	sob consulta
K0635.14206	U	aço inoxidável	peça não endurecida	6	M12x1,5	23	57	28	6	19	1,8	6	14	K0344.92	sob consulta
K0635.14308	U	aço inoxidável	peça não endurecida	8	M16x1,5	28	72	36	8	24	2,3	15	35	K0344.93	sob consulta
K0635.14410	U	aço inoxidável	peça não endurecida	10	M20x1,5	28	78	40	10	30	2,8	15	34	K0344.94	sob consulta
