K1502

Pinos de retenção em aço inoxidável com manípulo de cabeça...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de retenção

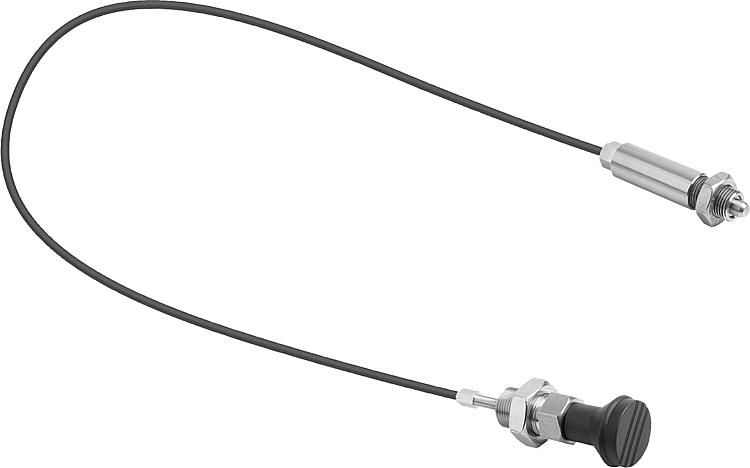

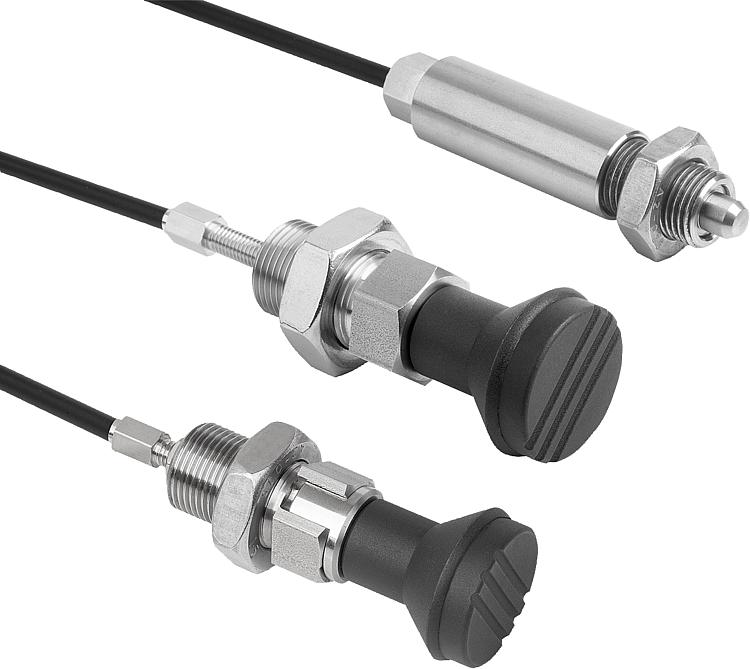

      - Pinos de retenção em aço inoxidável com manípulo de cabeça cogumelo plástico e controle remoto

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais.
Alguns exemplos de aplicação incluem o bloqueio em comprimento e em altura, assim como o bloqueio de posição na construção de máquinas, móveis e veículos especiais.

Os pinos de retenção com controle remoto são utilizados quando os espaços de montagem inacessíveis dificultam a operação ou quando é necessário realizar uma operação remota por razões ergonômicas e de segurança.

O acoplamento entre os pinos de retenção e o lado do operador é realizado através de um cabo Bowden. A combinação dos pinos de retenção com o elemento de acionamento cria um sistema completo que pode ser utilizado para várias situações de aplicação. Se a retirada do pino for efetuada por um longo tempo e se for necessário evitar que o pino de guia para travamento recue, deve ser usado o elemento de acionamento forma D com função de engate.
Como alternativa ao elemento de acionamento, o terminal para cabos Bowden (Ø5 x 7 mm) é utilizado para integrar um elemento de acionamento individual no sistema.

O cabo Bowden está disponível em diferentes variantes de comprimento.
Para garantir o encaixe preciso na respectiva aplicação, é possível encurtar o cabo Bowden durante a montagem.

A proteção contra corrosão é obtida através da seleção de materiais e revestimentos adequados. O cabo de aço ou a cobertura do cabo Bowden podem ser facilmente substituídos, se necessário.Material:

Pino de retenção:
Bucha roscada em aço inoxidável 1.4305.
Pino guia de travamento em aço inoxidável 1.4034.

Elemento de acionamento em aço inoxidável 1.4305.
Cabeça cogumelo em termoplástico.
Tampa de plástico termoplástico.
Cabo de aço inox 1.4401.
Manga de fio de aço com revestimento em plástico no interior e no exterior.
Mangas de terminal, parafusos de ajuste e bicos de parafuso em latão.

Versão:Cavilha de retenção endurecida, retificada e com superfície sem tratamento.
Cobertura do cabo Bowden em preto.
Manípulo de cabeça cogumelo termoplástico cinza escuro.
Indicação para encomenda:Os pinos de retenção com controle remoto e o elemento de acionamento devem ser encomendados separadamente.Indicação:Os seguintes pontos devem ser observados durante a montagem de cabos Bowden:
O comprimento da extremidade livre do cabo pode variar, devido aos fatores como o ângulo de montagem, o raio de curvatura e a carga. Assim, o comprimento do contra-mancal (cobertura do cabo) deve ser ajustado após a instalação do cabo Bowden, por meio do parafuso de ajuste incluso. A pré-carga do sistema de cabos Bowden é ajustada simultaneamente com o parafuso de ajuste.
Durante a montagem, é necessário garantir especialmente que o raio mínimo de curvatura, neste caso R = 65 mm, não seja inferior a esse valor. Um raio demasiado estreito pode conduzir a um aumento do desgaste e do atrito.
Evite também o desvio em curto tempo do raio mínimo de curvatura durante a montagem, caso contrário, o invólucro do cabo será danificado. Além disso, o invólucro foi concebido somente para o alojamento das forças de compressão. Se for deslocado em demasia, a espiral interior será esticada e danificada permanentemente.Sob consulta:Versões especiais.Acessórios:Porcas sextavadas K0700.
Peças de retenção K0638.
Anéis distanciadores K0665.
Buchas de posicionamento K1290.
Elementos de acionamento K1502.12420.
Cabos Bowden K2116.
Cabos de aço K2023.
Coberturas de cabos K2024.
Buchas de extremidade K2025.
Parafusos de ajuste K2026.
Terminais roscados K2027.

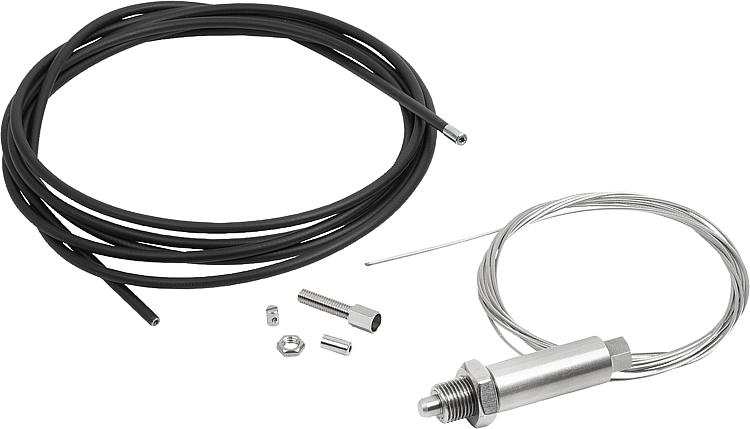

FornecimentoPinos de retenção com controle remoto:
Pinos de retenção com cabo pré-montado, cobertura do cabo, buchas de extremidade, parafuso de ajuste M6 x 34 mm e terminal de Ø5 x 7 mm.

Elemento de acionamento:

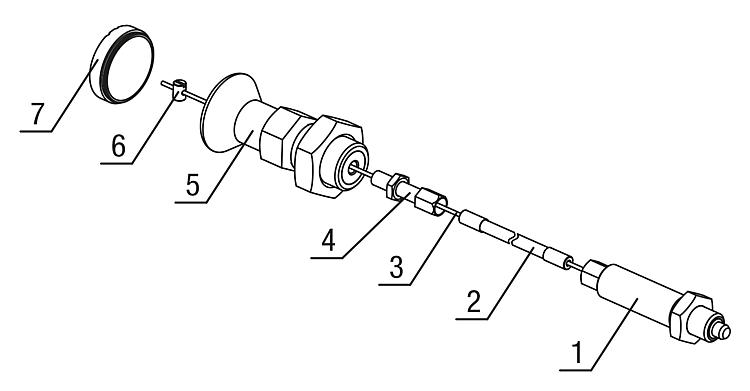

Elemento de acionamento com tampa de plástico.Indicação de desenho:

1) Pinos de retenção
2) Invólucro do cabo Bowden
3) Cabo Bowden
4) Parafuso de ajuste
5) Elemento de acionamento
6) Terminal para cabos Bowden
7) Tampa

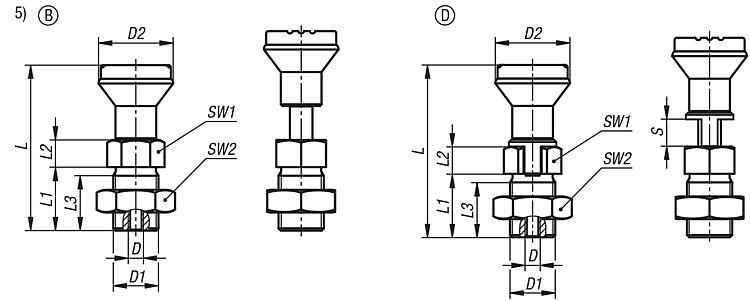

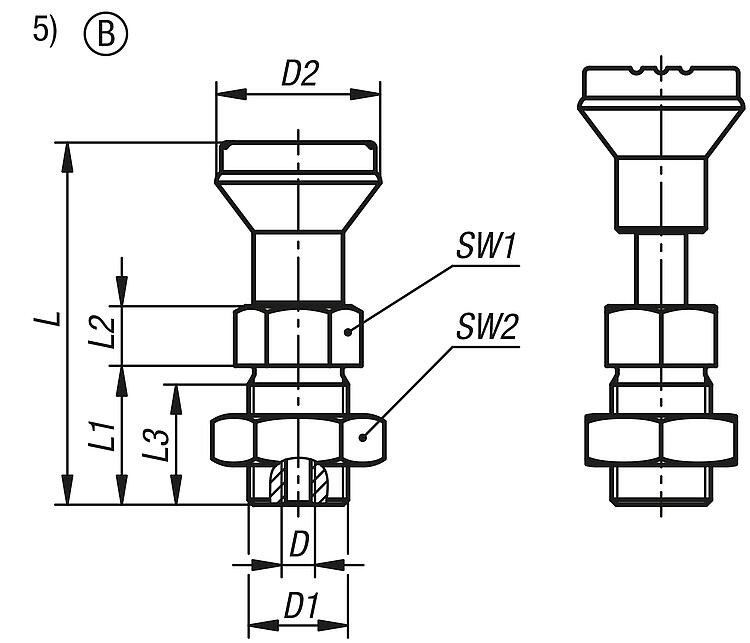

Forma B: sem ranhura de engate, com contraporca

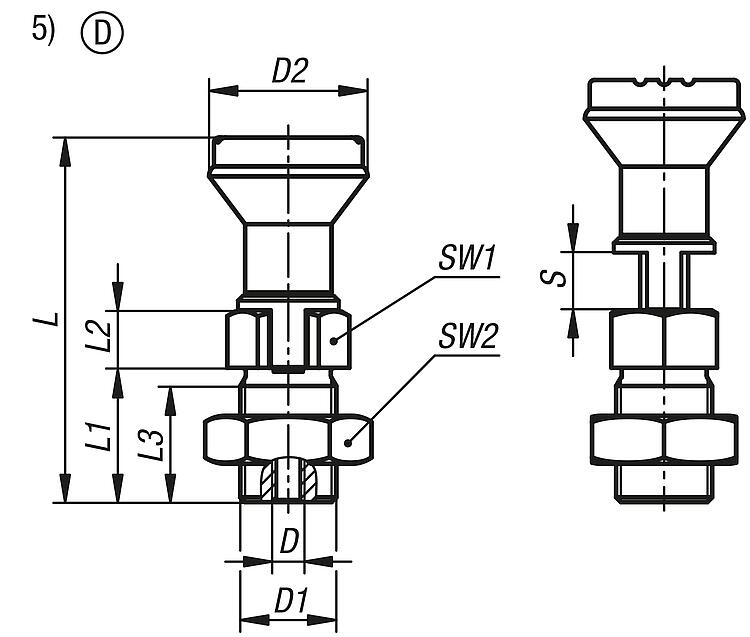

Forma D: com ranhura de engate, com contraporca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1502 Pinos de retenção em aço inoxidável com manípulo de cabeça cogumelo plástico e controle remoto

395 kB

Desenhos (visão geral)

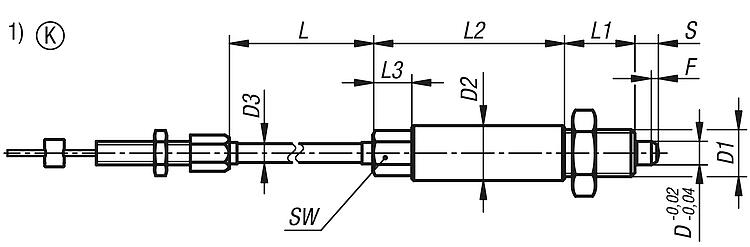

Pinos de retenção em aço inoxidável com controle remoto

mais informações

Desenhos

Pinos de retenção em aço inoxidável com controle remoto

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	D2	D3	L	L1	L2	L3	Curso S	SW	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K1502.02206X1000	6	M12x1,5	14	5	1000	18	49	10	6	10	1,8	6	14	sob consulta
K1502.02206X3000	6	M12x1,5	14	5	3000	18	49	10	6	10	1,8	6	14	sob consulta
K1502.02206X5000	6	M12x1,5	14	5	5000	18	49	10	6	10	1,8	6	14	sob consulta
K1502.02308X1000	8	M16x1,5	19	5	1000	23	59	10	8	13	2,3	15	35	sob consulta
K1502.02308X3000	8	M16x1,5	19	5	3000	23	59	10	8	13	2,3	15	35	sob consulta
K1502.02308X5000	8	M16x1,5	19	5	5000	23	59	10	8	13	2,3	15	35	sob consulta
K1502.02410X1000	10	M20x1,5	23	5	1000	24	65	10	10	16	2,8	15	34	sob consulta
K1502.02410X3000	10	M20x1,5	23	5	3000	24	65	10	10	16	2,8	15	34	sob consulta
K1502.02410X5000	10	M20x1,5	23	5	5000	24	65	10	10	16	2,8	15	34	sob consulta
K1502.02412X1000	12	M20x1,5	23	5	1000	26	65	10	12	16	2,8	15	39	sob consulta
K1502.02412X3000	12	M20x1,5	23	5	3000	26	65	10	12	16	2,8	15	39	sob consulta
K1502.02412X5000	12	M20x1,5	23	5	5000	26	65	10	12	16	2,8	15	39	sob consulta

Elementos de acionamento para pinos de retenção com controle remoto, manípulo de cabeça cogumelo plástico e contraporca

mais informações

Desenhos

Elementos de acionamento para pinos de retenção com controle remoto, manípulo de cabeça cogumelo plástico e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor Tampa	D Rosca fêmea	D1	D2	L	L1	L2	L3	SW1	SW2	Preço
K1502.12420	grafite RAL 7021	M6	M20x1,5	33	73	28	12	25	22	30	sob consulta
K1502.124201	laranja RAL 2004	M6	M20x1,5	33	73	28	12	25	22	30	sob consulta
K1502.124202	verde segurança RAL6032	M6	M20x1,5	33	73	28	12	25	22	30	sob consulta
K1502.124203	azul RAL5017	M6	M20x1,5	33	73	28	12	25	22	30	sob consulta
K1502.124205	cinza RAL 7035	M6	M20x1,5	33	73	28	12	25	22	30	sob consulta
K1502.124206	vermelho RAL 3020	M6	M20x1,5	33	73	28	12	25	22	30	sob consulta
K1502.124207	amarelo RAL 1021	M6	M20x1,5	33	73	28	12	25	22	30	sob consulta

Elementos de acionamento para pinos de retenção com controle remoto, manípulo de cabeça cogumelo plástico, ranhura de engate e contraporca

mais informações

Desenhos

Elementos de acionamento para pinos de retenção com controle remoto, manípulo de cabeça cogumelo plástico, ranhura de engate e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Cor Tampa	D Rosca fêmea	D1	D2	L	L1	L2	L3	Curso S	SW1	SW2	Preço
K1502.1442006	grafite RAL 7021	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420106	laranja RAL 2004	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420206	verde segurança RAL6032	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420306	azul RAL5017	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420506	cinza RAL 7035	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420606	vermelho RAL 3020	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.14420706	amarelo RAL 1021	M6	M20x1,5	33	76	28	12	25	6	22	30	sob consulta
K1502.1442008	grafite RAL 7021	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420108	laranja RAL 2004	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420208	verde segurança RAL6032	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420308	azul RAL5017	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420508	cinza RAL 7035	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420608	vermelho RAL 3020	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.14420708	amarelo RAL 1021	M6	M20x1,5	33	76	28	12	25	8	22	30	sob consulta
K1502.1442010	grafite RAL 7021	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420110	laranja RAL 2004	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420210	verde segurança RAL6032	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420310	azul RAL5017	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420510	cinza RAL 7035	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420610	vermelho RAL 3020	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.14420710	amarelo RAL 1021	M6	M20x1,5	33	76	28	12	25	10	22	30	sob consulta
K1502.1442012	grafite RAL 7021	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420112	laranja RAL 2004	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420212	verde segurança RAL6032	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420312	azul RAL5017	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420512	cinza RAL 7035	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420612	vermelho RAL 3020	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
K1502.14420712	amarelo RAL 1021	M6	M20x1,5	33	76	28	12	25	12	22	30	sob consulta
