      - Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico e trava rosca

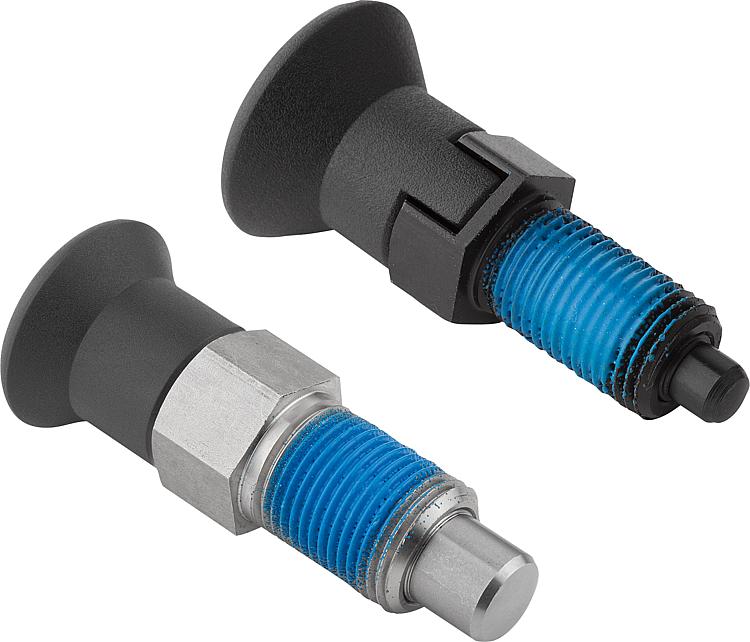

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Versão em aço:
Pino de guia para travamento não temperado:
Bucha roscada e pino de guia fabricados em aço de usinagem fácil.

Versão em aço inoxidável:
Pino de guia para travamento não temperado:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4034.

Manípulo de cabeça cogumelo em termoplástico grafite escuro.
Trava rosca em poliamida azul.

Versão:Versão em aço:
Pino de guia para travamento endurecido, retificado e brunido.

Versão em aço inoxidável:
Pino de guia para travamento endurecido, retificado, superfície sem tratamento. Indicação:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar a forma CP.
Através do trava-rosca é possível ajustar a profundidade de montagem exatamente sobre os componentes existentes, dispensando assim batimentos desnecessários.
O trava rosca é composto por uma camada de poliamida aderente autotravante, aplicada localmente em pontos (manchas).Sob consulta:Versões especiais.Indicação de desenho:

Forma AP: sem ranhura de engate, sem contraporca
Forma CP: com ranhura de engate, sem contraporca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1096 Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico e trava rosca

211 kB

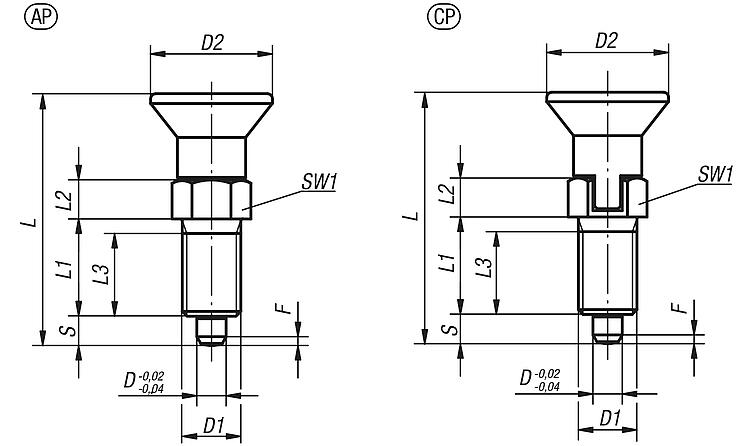

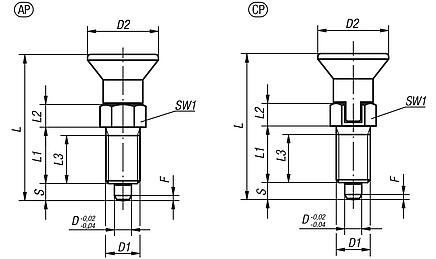

Desenhos (visão geral)

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico e trava rosca

mais informações

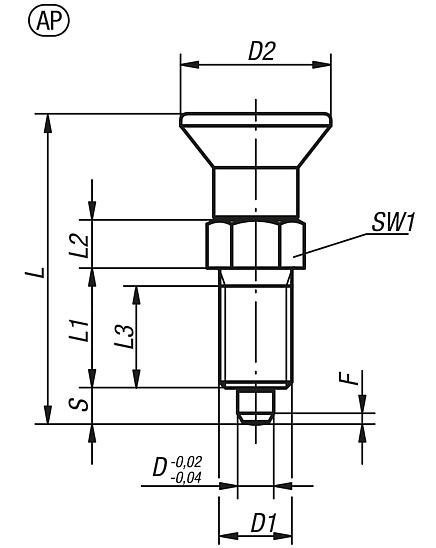

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Forma	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K1096.91903	aço	AP	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K1096.91004	aço	AP	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	sob consulta
K1096.91105	aço	AP	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	sob consulta
K1096.91206	aço	AP	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	sob consulta
K1096.91308	aço	AP	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K1096.91410	aço	AP	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	sob consulta
K1096.91412	aço	AP	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K1096.91516	aço	AP	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	sob consulta
K1096.091903	aço inoxidável	AP	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K1096.091004	aço inoxidável	AP	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	sob consulta
K1096.091105	aço inoxidável	AP	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	sob consulta
K1096.091206	aço inoxidável	AP	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	sob consulta
K1096.091308	aço inoxidável	AP	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K1096.091410	aço inoxidável	AP	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	sob consulta
K1096.091412	aço inoxidável	AP	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K1096.091516	aço inoxidável	AP	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	sob consulta

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, trava rosca e ranhura de engate

mais informações

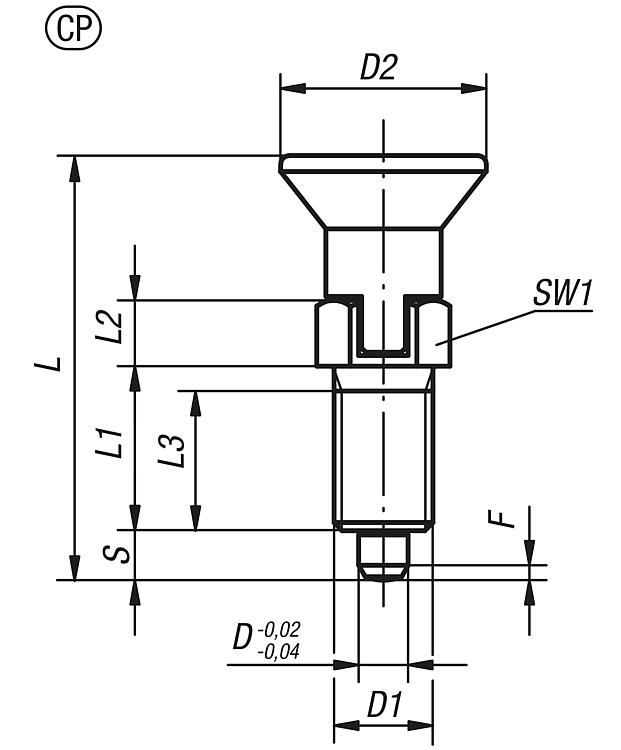

Desenhos

Pinos de retenção de aço ou aço inoxidável com manípulo de cabeça cogumelo plástico, trava rosca e ranhura de engate

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Forma	D	D1	D2	L	L1	L2	L3	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K1096.93903	aço	CP	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K1096.93004	aço	CP	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	sob consulta
K1096.93105	aço	CP	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	sob consulta
K1096.93206	aço	CP	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	sob consulta
K1096.93308	aço	CP	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K1096.93410	aço	CP	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	sob consulta
K1096.93412	aço	CP	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K1096.93516	aço	CP	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	sob consulta
K1096.093903	aço inoxidável	CP	3	M6x0,75	14	31,5	12	5	10	3,5	8	0,8	4,5	10	sob consulta
K1096.093004	aço inoxidável	CP	4	M8x1	18	38,5	15	6	13	4	10	1	6	12	sob consulta
K1096.093105	aço inoxidável	CP	5	M10x1	21	43,5	17	7	15	5	13	1,3	5	12	sob consulta
K1096.093206	aço inoxidável	CP	6	M12x1,5	25	51,7	20	8	17	6	14	1,8	6	14	sob consulta
K1096.093308	aço inoxidável	CP	8	M16x1,5	33	68	26	10	23	8	19	2,3	15	35	sob consulta
K1096.093410	aço inoxidável	CP	10	M20x1,5	33	74	28	12	25	10	22	2,8	15	34	sob consulta
K1096.093412	aço inoxidável	CP	12	M20x1,5	33	78	28	14	25	12	22	2,8	15	39	sob consulta
K1096.093516	aço inoxidável	CP	16	M24x2	40	96	32	18	28	16	27	3,2	20	46	sob consulta
