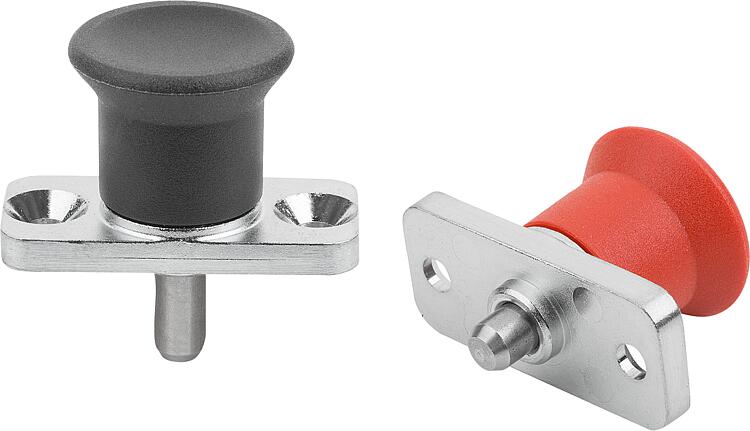

      - Pinos de retenção em miniatura de Zamak com manípulo de cabeça cogumelo plástico e flange de aparafusamento

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Os pinos de retenção são usados para evitar alterações da posição de engate, causadas por forças transversais.
Alguns exemplos incluem o bloqueio em comprimento e em altura, assim como o bloqueio de posição na construção de máquinas, dispositivos, móveis e veículos especiais.

Pinos de retenção em miniatura são de multiaplicação, principalmente em pequenos espaços de montagem. Em comparação com os modelos padrão conhecidos, eles constituem uma alternativa econômica em relação aos fatores de espaço e preço.
O flange aparafusado permite a fixação em componentes de paredes finas com parafusos de cabeça escareada.Material:

Flange de aparafusamento de Zamak.
Pino de guia para travamento em aço inoxidável 1.4305.
Mola de pressão de aço inoxidável 1.4568.
Manípulo de cabeça cogumelo termoplástico.

Versão:Flange de aparafusamento passivado azul.

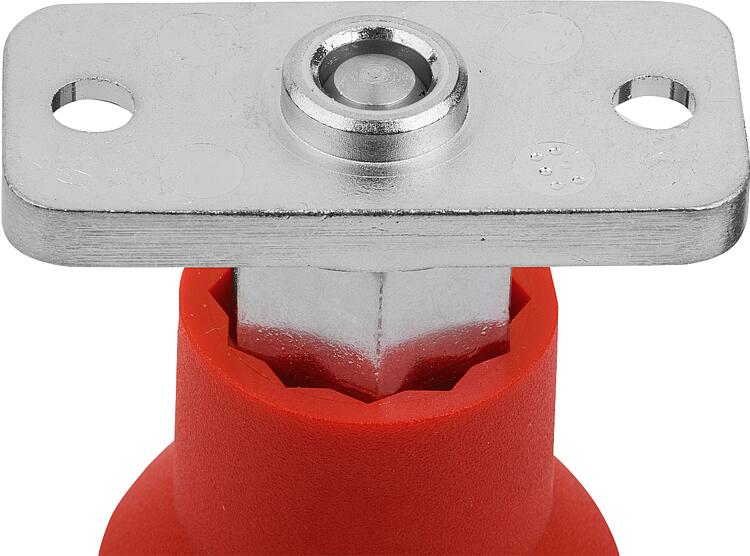

Pino de guia para travamento com superfície sem proteção anticorrosiva.Indicação:Na forma C, o manípulo de cabeça cogumelo pode ser girado 30° para manter o pino de bloqueio na posição retraída.Acessórios:Parafusos de cabeça escareada DIN EN ISO 10642 K0708.Indicação de desenho:

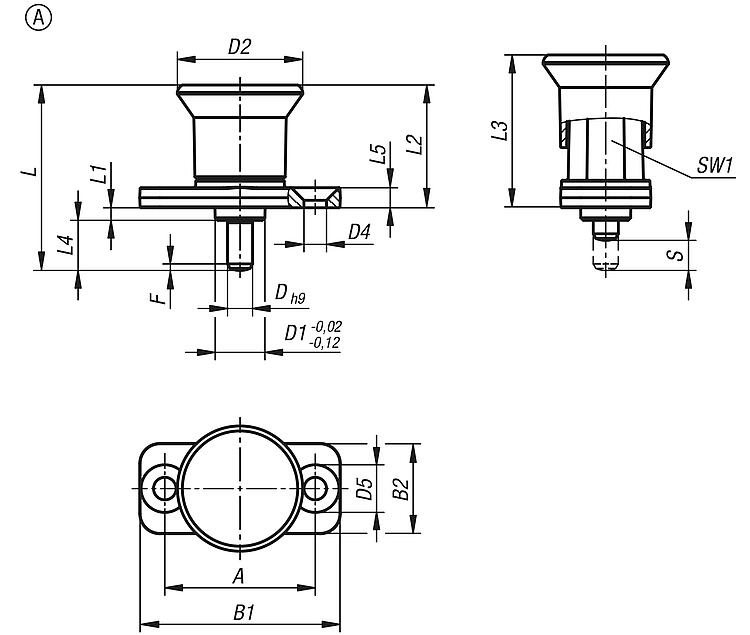

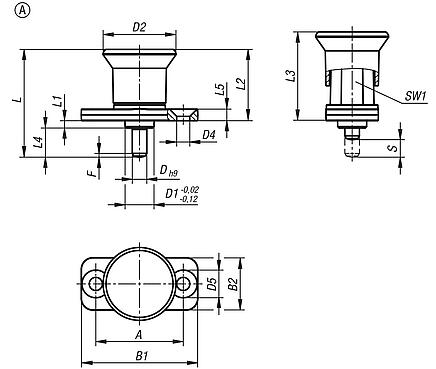

Forma A: sem ranhura de engate, sem contraporca

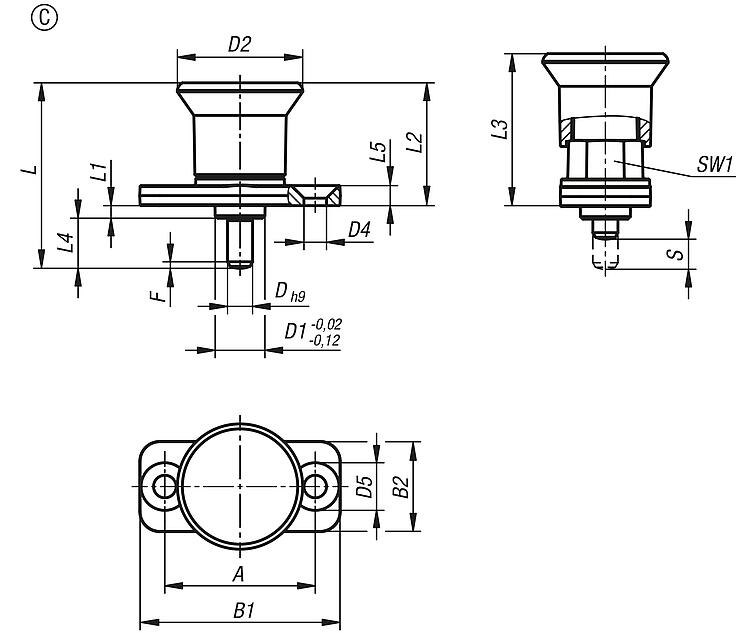

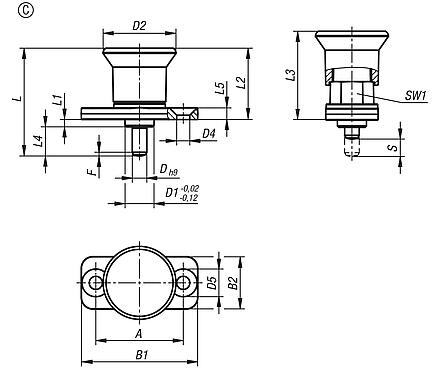

Forma C: com ranhura de engate, sem contraporca

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K2001 Pinos de retenção em miniatura de Zamak com manípulo de cabeça cogumelo plástico e flange de aparafusamento

446 kB

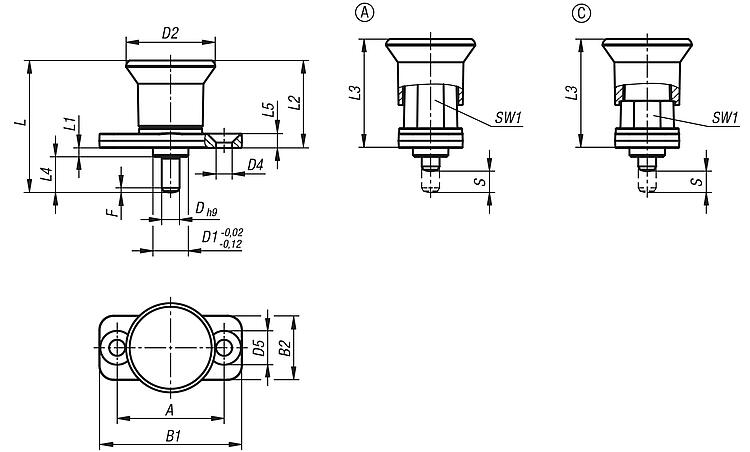

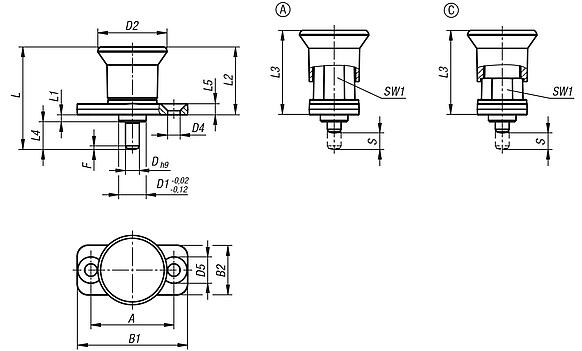

Desenhos (visão geral)

Pinos de retenção em miniatura de Zamak com manípulo de cabeça cogumelo plástico e flange de aparafusamento

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor dos componentes	A	B1	B2	D	D1	D2	D4	D5	F x 30°	L	L1	L2	L3	L4	L5	Curso S	SW1	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K2001.100404	A	grafite RAL 7021	25	35	15	4	8	21	4,5	9,5	1	26,5	2	20,5	25,5	4	4	4	10	3	16	sob consulta
K2001.100408	A	grafite RAL 7021	25	35	15	4	8	21	4,5	9,5	1	30,5	2	20,5	25,5	8	4	5	10	3	16	sob consulta
K2001.110505	A	grafite RAL 7021	30	40	18	5	10	25	4,5	9,5	1,3	32	2,5	24,5	30,5	5	4	5	13	4,5	12,5	sob consulta
K2001.110510	A	grafite RAL 7021	30	40	18	5	10	25	4,5	9,5	1,3	37	2,5	24,5	30,5	10	4	6	13	4,5	12,5	sob consulta
K2001.110606	A	grafite RAL 7021	30	40	18	6	10	25	4,5	9,5	1,8	33	2,5	24,5	30,5	6	4	6	13	4,5	12,5	sob consulta
K2001.110612	A	grafite RAL 7021	30	40	18	6	10	25	4,5	9,5	1,8	39	2,5	24,5	30,5	12	4	6	13	4,5	12,5	sob consulta
K2001.130808	A	grafite RAL 7021	38	50	23	8	14	33	5,5	10,5	2,3	46	2,5	35,5	45,5	8	5	8	17	12	38	sob consulta
K2001.130816	A	grafite RAL 7021	38	50	23	8	14	33	5,5	10,5	2,3	54	2,5	35,5	45,5	16	5	10	17	12	38	sob consulta
K2001.131010	A	grafite RAL 7021	38	50	23	10	14	33	5,5	10,5	2,8	48	2,5	35,5	45,5	10	5	10	17	12	38	sob consulta
K2001.131020	A	grafite RAL 7021	38	50	23	10	14	33	5,5	10,5	2,8	58	2,5	35,5	45,5	20	5	10	17	12	38	sob consulta
K2001.10040484	A	vermelho RAL 3020	25	35	15	4	8	21	4,5	9,5	1	26,5	2	20,5	25,5	4	4	4	10	3	16	sob consulta
K2001.10040884	A	vermelho RAL 3020	25	35	15	4	8	21	4,5	9,5	1	30,5	2	20,5	25,5	8	4	5	10	3	16	sob consulta
K2001.11050584	A	vermelho RAL 3020	30	40	18	5	10	25	4,5	9,5	1,3	32	2,5	24,5	30,5	5	4	5	13	4,5	12,5	sob consulta
K2001.11051084	A	vermelho RAL 3020	30	40	18	5	10	25	4,5	9,5	1,3	37	2,5	24,5	30,5	10	4	6	13	4,5	12,5	sob consulta
K2001.11060684	A	vermelho RAL 3020	30	40	18	6	10	25	4,5	9,5	1,8	33	2,5	24,5	30,5	6	4	6	13	4,5	12,5	sob consulta
K2001.11061284	A	vermelho RAL 3020	30	40	18	6	10	25	4,5	9,5	1,8	39	2,5	24,5	30,5	12	4	6	13	4,5	12,5	sob consulta
K2001.13080884	A	vermelho RAL 3020	38	50	23	8	14	33	5,5	10,5	2,3	46	2,5	35,5	45,5	8	5	8	17	12	38	sob consulta
K2001.13081684	A	vermelho RAL 3020	38	50	23	8	14	33	5,5	10,5	2,3	54	2,5	35,5	45,5	16	5	10	17	12	38	sob consulta
K2001.13101084	A	vermelho RAL 3020	38	50	23	10	14	33	5,5	10,5	2,8	48	2,5	35,5	45,5	10	5	10	17	12	38	sob consulta
K2001.13102084	A	vermelho RAL 3020	38	50	23	10	14	33	5,5	10,5	2,8	58	2,5	35,5	45,5	20	5	10	17	12	38	sob consulta

Pinos de retenção em miniatura de Zamak com manípulo de cabeça cogumelo plástico, flange de aparafusamento e ranhura de engate

mais informações

Desenhos

Pinos de retenção em miniatura de Zamak com manípulo de cabeça cogumelo plástico, flange de aparafusamento e ranhura de engate

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor dos componentes	A	B1	B2	D	D1	D2	D4	D5	F x 30°	L	L1	L2	L3	L4	L5	Curso S	SW1	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K2001.300404	C	grafite RAL 7021	25	35	15	4	8	21	4,5	9,5	1	26,5	2	20,5	25,5	4	4	4	10	3	16	sob consulta
K2001.300408	C	grafite RAL 7021	25	35	15	4	8	21	4,5	9,5	1	30,5	2	20,5	25,5	8	4	5	10	3	16	sob consulta
K2001.310505	C	grafite RAL 7021	30	40	18	5	10	25	4,5	9,5	1,3	32	2,5	24,5	30,5	5	4	5	13	4,5	12,5	sob consulta
K2001.310510	C	grafite RAL 7021	30	40	18	5	10	25	4,5	9,5	1,3	37	2,5	24,5	30,5	10	4	6	13	4,5	12,5	sob consulta
K2001.310606	C	grafite RAL 7021	30	40	18	6	10	25	4,5	9,5	1,8	33	2,5	24,5	30,5	6	4	6	13	4,5	12,5	sob consulta
K2001.310612	C	grafite RAL 7021	30	40	18	6	10	25	4,5	9,5	1,8	39	2,5	24,5	30,5	12	4	6	13	4,5	12,5	sob consulta
K2001.330808	C	grafite RAL 7021	38	50	23	8	14	33	5,5	10,5	2,3	46	2,5	35,5	45,5	8	5	8	17	12	38	sob consulta
K2001.330816	C	grafite RAL 7021	38	50	23	8	14	33	5,5	10,5	2,3	54	2,5	35,5	45,5	16	5	10	17	12	38	sob consulta
K2001.331010	C	grafite RAL 7021	38	50	23	10	14	33	5,5	10,5	2,8	48	2,5	35,5	45,5	10	5	10	17	12	38	sob consulta
K2001.331020	C	grafite RAL 7021	38	50	23	10	14	33	5,5	10,5	2,8	58	2,5	35,5	45,5	20	5	10	17	12	38	sob consulta
K2001.30040484	C	vermelho RAL 3020	25	35	15	4	8	21	4,5	9,5	1	26,5	2	20,5	25,5	4	4	4	10	3	16	sob consulta
K2001.30040884	C	vermelho RAL 3020	25	35	15	4	8	21	4,5	9,5	1	30,5	2	20,5	25,5	8	4	5	10	3	16	sob consulta
K2001.31050584	C	vermelho RAL 3020	30	40	18	5	10	25	4,5	9,5	1,3	32	2,5	24,5	30,5	5	4	5	13	4,5	12,5	sob consulta
K2001.31051084	C	vermelho RAL 3020	30	40	18	5	10	25	4,5	9,5	1,3	37	2,5	24,5	30,5	10	4	6	13	4,5	12,5	sob consulta
K2001.31060684	C	vermelho RAL 3020	30	40	18	6	10	25	4,5	9,5	1,8	33	2,5	24,5	30,5	6	4	6	13	4,5	12,5	sob consulta
K2001.31061284	C	vermelho RAL 3020	30	40	18	6	10	25	4,5	9,5	1,8	39	2,5	24,5	30,5	12	4	6	13	4,5	12,5	sob consulta
K2001.33080884	C	vermelho RAL 3020	38	50	23	8	14	33	5,5	10,5	2,3	46	2,5	35,5	45,5	8	5	8	17	12	38	sob consulta
K2001.33081684	C	vermelho RAL 3020	38	50	23	8	14	33	5,5	10,5	2,3	54	2,5	35,5	45,5	16	5	10	17	12	38	sob consulta
K2001.33101084	C	vermelho RAL 3020	38	50	23	10	14	33	5,5	10,5	2,8	48	2,5	35,5	45,5	10	5	10	17	12	38	sob consulta
K2001.33102084	C	vermelho RAL 3020	38	50	23	10	14	33	5,5	10,5	2,8	58	2,5	35,5	45,5	20	5	10	17	12	38	sob consulta
