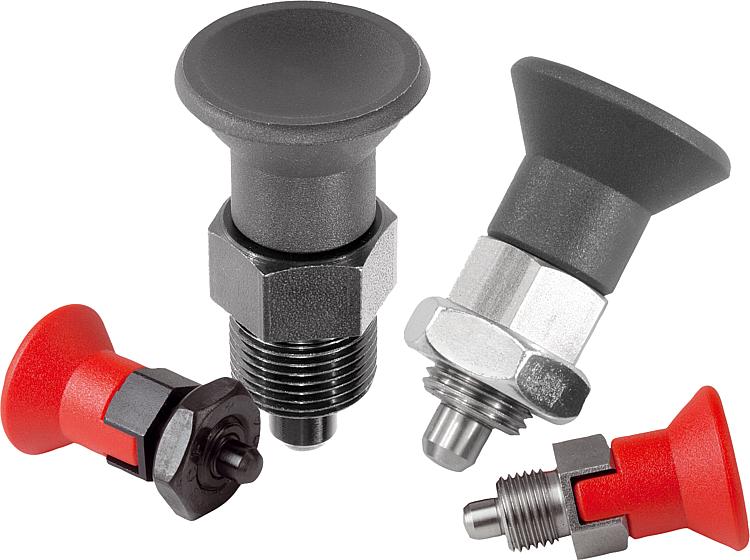

K0631

Pinos de retenção de aço ou aço inoxidável, versão curta, com...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Posicionadores com mola, Pinos de retenção, Pinos de bloqueio esféricos
    - Pinos de retenção
      - Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Versão em aço:
Pino de guia para travamento endurecido:
Classe de resistência 5.8.

Versão em aço:
Pino de guia para travamento não endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.

Manípulo de cabeça cogumelo em termoplástico grafite escuro ou vermelho tráfego RAL3020.

Versão:Versão em aço:
Pino de guia para travamento endurecido, retificado e brunido.

Versão em aço inoxidável:
Pino de guia para travamento não endurecido, retificado e com superfície sem tratamento. Indicação:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar as formas C + D.Sob consulta:Versões especiais.Acessórios:Anéis distanciadores K0665.

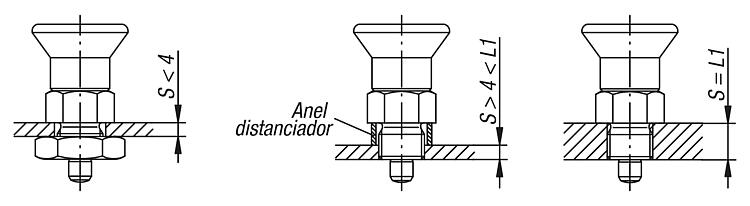

Kits de fixação para peças de paredes finas K2146.Indicação de desenho:

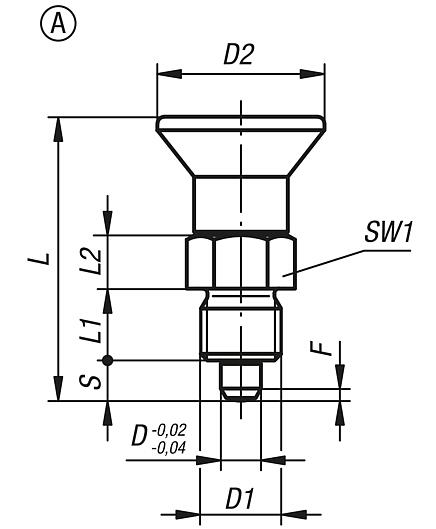

Forma A: sem ranhura de engate, sem contraporca

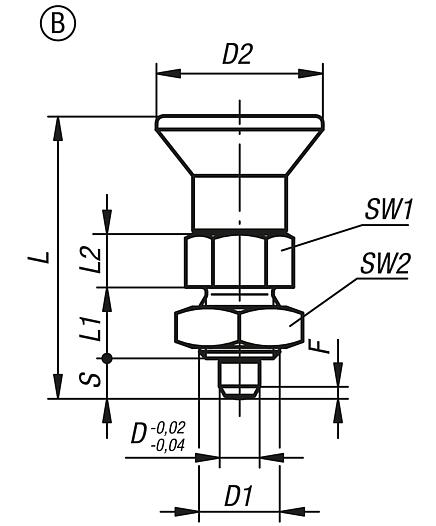

Forma B: sem ranhura de engate, com contraporca

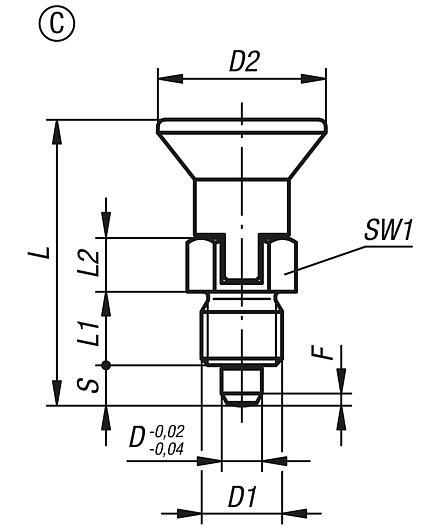

Forma C: com ranhura de engate, sem contraporca

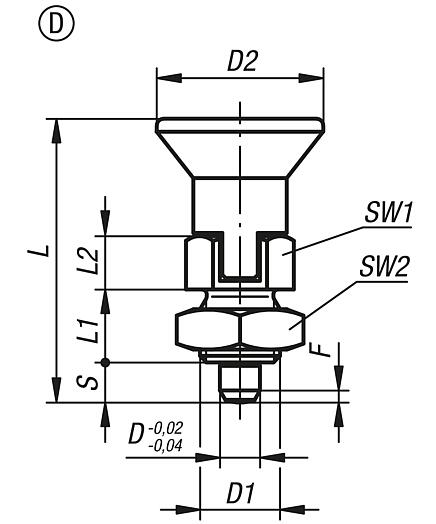

Forma D: com ranhura de engate, com contraporca

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0631 Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico

361 kB

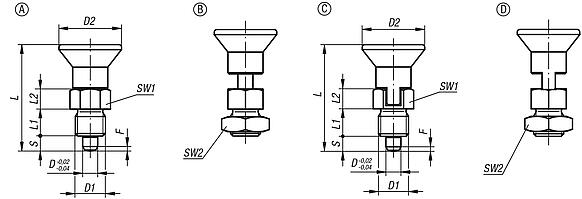

Desenhos (visão geral)

Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	L	L1	L2	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0631.5903	A	aço	peça endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K0631.5004	A	aço	peça endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K0631.5105	A	aço	peça endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K0631.5206	A	aço	peça endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K0631.5308	A	aço	peça endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K0631.5410	A	aço	peça endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K0631.590384	A	aço	peça endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K0631.500484	A	aço	peça endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K0631.510584	A	aço	peça endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K0631.520684	A	aço	peça endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K0631.530884	A	aço	peça endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K0631.541084	A	aço	peça endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K0631.15903	A	aço inoxidável	peça não endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K0631.15004	A	aço inoxidável	peça não endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K0631.15105	A	aço inoxidável	peça não endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K0631.15206	A	aço inoxidável	peça não endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K0631.15308	A	aço inoxidável	peça não endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K0631.15410	A	aço inoxidável	peça não endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K0631.1590384	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K0631.1500484	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K0631.1510584	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K0631.1520684	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K0631.1530884	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K0631.1541084	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta

Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico e contraporca

mais informações

Desenhos

Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	L	L1	L2	Curso S	SW1	SW2	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0631.6903	B	aço	peça endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	sob consulta
K0631.6004	B	aço	peça endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	sob consulta
K0631.6105	B	aço	peça endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	sob consulta
K0631.6206	B	aço	peça endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	sob consulta
K0631.6308	B	aço	peça endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	sob consulta
K0631.6410	B	aço	peça endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	sob consulta
K0631.690384	B	aço	peça endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	sob consulta
K0631.600484	B	aço	peça endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	sob consulta
K0631.610584	B	aço	peça endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	sob consulta
K0631.620684	B	aço	peça endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	sob consulta
K0631.630884	B	aço	peça endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	sob consulta
K0631.641084	B	aço	peça endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	sob consulta
K0631.16903	B	aço inoxidável	peça não endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	sob consulta
K0631.16004	B	aço inoxidável	peça não endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	sob consulta
K0631.16105	B	aço inoxidável	peça não endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	sob consulta
K0631.16206	B	aço inoxidável	peça não endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	sob consulta
K0631.16308	B	aço inoxidável	peça não endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	sob consulta
K0631.16410	B	aço inoxidável	peça não endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	sob consulta
K0631.1690384	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	sob consulta
K0631.1600484	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	sob consulta
K0631.1610584	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	sob consulta
K0631.1620684	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	sob consulta
K0631.1630884	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	sob consulta
K0631.1641084	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	sob consulta

Pinos de retenção de aço ou aço inoxidável na versão curta com manípulo de cabeça cogumelo plástico e ranhura de engate

mais informações

Desenhos

Pinos de retenção de aço ou aço inoxidável na versão curta com manípulo de cabeça cogumelo plástico e ranhura de engate

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	L	L1	L2	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0631.7903	C	aço	peça endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K0631.7004	C	aço	peça endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K0631.7105	C	aço	peça endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K0631.7206	C	aço	peça endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K0631.7308	C	aço	peça endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K0631.7410	C	aço	peça endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K0631.790384	C	aço	peça endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K0631.700484	C	aço	peça endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K0631.710584	C	aço	peça endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K0631.720684	C	aço	peça endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K0631.730884	C	aço	peça endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K0631.741084	C	aço	peça endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K0631.17903	C	aço inoxidável	peça não endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K0631.17004	C	aço inoxidável	peça não endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K0631.17105	C	aço inoxidável	peça não endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K0631.17206	C	aço inoxidável	peça não endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K0631.17308	C	aço inoxidável	peça não endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K0631.17410	C	aço inoxidável	peça não endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta
K0631.1790384	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	sob consulta
K0631.1700484	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	sob consulta
K0631.1710584	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	sob consulta
K0631.1720684	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	sob consulta
K0631.1730884	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	sob consulta
K0631.1741084	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	sob consulta

Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico, ranhura de engate e contraporca

mais informações

Desenhos

Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico, ranhura de engate e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	L	L1	L2	Curso S	SW1	SW2	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Preço
K0631.8903	D	aço	peça endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	sob consulta
K0631.8004	D	aço	peça endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	sob consulta
K0631.8105	D	aço	peça endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	sob consulta
K0631.8206	D	aço	peça endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	sob consulta
K0631.8308	D	aço	peça endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	sob consulta
K0631.8410	D	aço	peça endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	sob consulta
K0631.890384	D	aço	peça endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	sob consulta
K0631.800484	D	aço	peça endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	sob consulta
K0631.810584	D	aço	peça endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	sob consulta
K0631.820684	D	aço	peça endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	sob consulta
K0631.830884	D	aço	peça endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	sob consulta
K0631.841084	D	aço	peça endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	sob consulta
K0631.18903	D	aço inoxidável	peça não endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	sob consulta
K0631.18004	D	aço inoxidável	peça não endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	sob consulta
K0631.18105	D	aço inoxidável	peça não endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	sob consulta
K0631.18206	D	aço inoxidável	peça não endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	sob consulta
K0631.18308	D	aço inoxidável	peça não endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	sob consulta
K0631.18410	D	aço inoxidável	peça não endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	sob consulta
K0631.1890384	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10	sob consulta
K0631.1800484	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12	sob consulta
K0631.1810584	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12	sob consulta
K0631.1820684	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14	sob consulta
K0631.1830884	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28	sob consulta
K0631.1841084	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32	sob consulta
