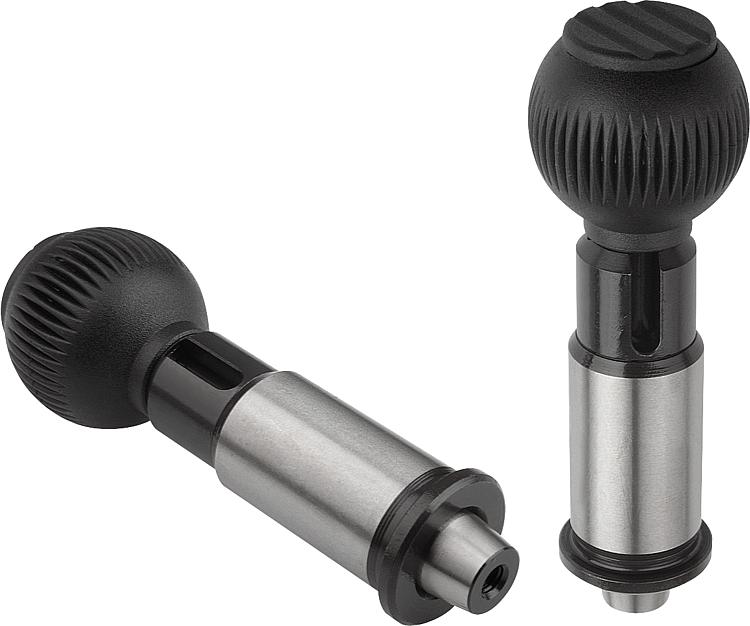

        Pinos de retenção de alta precisão com manípulo bola plástico e pino de travamento cônico

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço, manípulos bola em termoplástico.Versão:peça endurecida e retificada, manípulos bola em grafite escuro.
Indicação:Os pinos de retenção com buchas formam uma combinação ideal, possibilitando um rápido posicionamento e fixação. Através da precisão dos pinos de retenção e das buchas, é possível alcançar uma alta repetibilidade no encaixe de dois elementos.

Indicação técnica, veja instruções de montagem.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0359_A Pinos de retenção de alta precisão com manípulo bola plástico e pino de travamento cônico

173 kB

Instruções de montagem e instalação dos Pino de retenção de precisão

280 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 2	D	D1	D2	D3	L	L1	L3	L5	L6	Curso S	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N	Rosca fêmea manípulo bola	Preço
K0359.010	A	padrão	10	16	19	25	75	25	13	2,5	31	6	19	29	M6	sob consulta
K0359.012	A	padrão	12	20	23	32	87	33	13	3	35	6	22	35	M8	sob consulta
K0359.016	A	padrão	16	25	28	40	102,5	41,5	13	3	42	6	30	50	M10	sob consulta
K0359.020	A	padrão	20	30	33	40	110,5	41,5	13	3	50	6	46	63	M10	sob consulta
K0359.025	A	padrão	25	38	42	50	130	51	13	3	60	6	39	73	M10	sob consulta
