Botões recartilhados para torque

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Botões recartilhados para torque

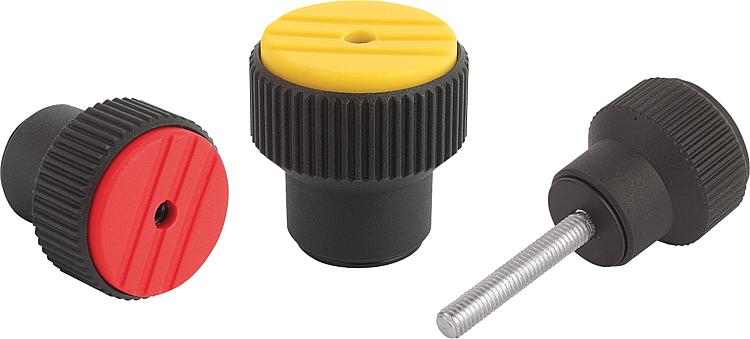

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Termoplástico, grafite escuro.
Bucha e pino em aço 5.8.Versão:Bucha brunida.
Pino passivado azul.Indicação:O torque necessário é ajustado através de um parafuso de ajuste. Quando o torque ajustado for atingido, o botão recartilhado girará livremente.

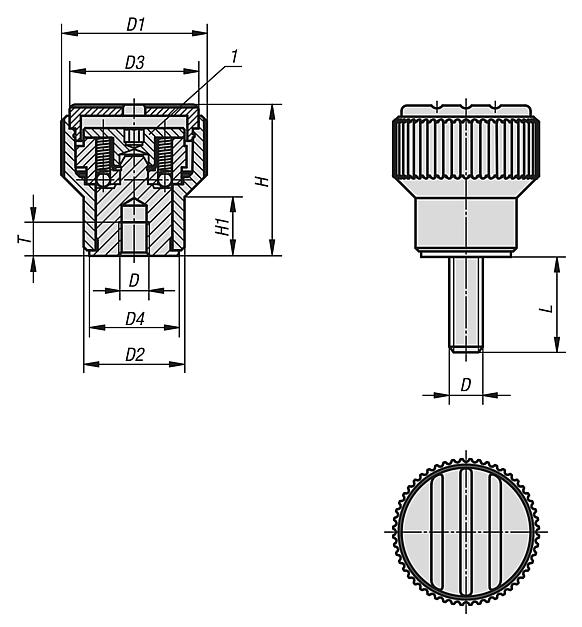

Indicação de desenho:

1) Parafuso de ajuste para regulagem do torque

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0277 Botões recartilhados para torque

250 kB

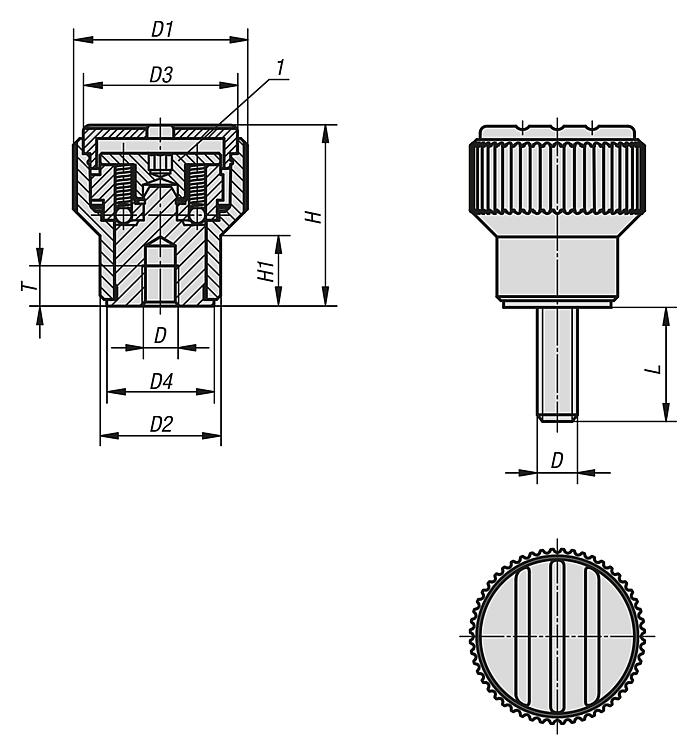

Desenhos (visão geral)

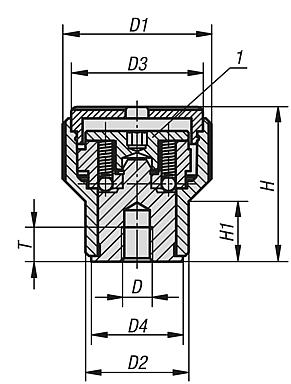

Botões recartilhados para torque com rosca fêmea

mais informações

Desenhos

Botões recartilhados para torque com rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo de rosca	Material dos componentes	Cor Tampa	Tamanho	D	D1	D2	D3	D4	H	H1	T	Torque Nm	Preço
K0277.205	rosca fêmea	aço	grafite RAL 7021	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	sob consulta
K0277.2051	rosca fêmea	aço	laranja RAL 2004	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	sob consulta
K0277.2052	rosca fêmea	aço	verde segurança RAL6032	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	sob consulta
K0277.2053	rosca fêmea	aço	azul RAL5017	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	sob consulta
K0277.2055	rosca fêmea	aço	cinza RAL 7035	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	sob consulta
K0277.2056	rosca fêmea	aço	vermelho RAL 3020	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	sob consulta
K0277.2057	rosca fêmea	aço	amarelo RAL 1021	2	M5	26	18	23	16	27	10,5	5	0,1 - 0,3	sob consulta
K0277.206	rosca fêmea	aço	grafite RAL 7021	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	sob consulta
K0277.2061	rosca fêmea	aço	laranja RAL 2004	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	sob consulta
K0277.2062	rosca fêmea	aço	verde segurança RAL6032	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	sob consulta
K0277.2063	rosca fêmea	aço	azul RAL5017	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	sob consulta
K0277.2065	rosca fêmea	aço	cinza RAL 7035	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	sob consulta
K0277.2066	rosca fêmea	aço	vermelho RAL 3020	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	sob consulta
K0277.2067	rosca fêmea	aço	amarelo RAL 1021	2	M6	26	18	23	16	27	10,5	6	0,1 - 0,3	sob consulta
K0277.306	rosca fêmea	aço	grafite RAL 7021	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	sob consulta
K0277.3061	rosca fêmea	aço	laranja RAL 2004	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	sob consulta
K0277.3062	rosca fêmea	aço	verde segurança RAL6032	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	sob consulta
K0277.3063	rosca fêmea	aço	azul RAL5017	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	sob consulta
K0277.3065	rosca fêmea	aço	cinza RAL 7035	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	sob consulta
K0277.3066	rosca fêmea	aço	vermelho RAL 3020	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	sob consulta
K0277.3067	rosca fêmea	aço	amarelo RAL 1021	3	M6	34	22	31	20	37,5	14,5	10	0,1 - 0,3	sob consulta
K0277.308	rosca fêmea	aço	grafite RAL 7021	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	sob consulta
K0277.3081	rosca fêmea	aço	laranja RAL 2004	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	sob consulta
K0277.3082	rosca fêmea	aço	verde segurança RAL6032	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	sob consulta
K0277.3083	rosca fêmea	aço	azul RAL5017	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	sob consulta
K0277.3085	rosca fêmea	aço	cinza RAL 7035	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	sob consulta
K0277.3086	rosca fêmea	aço	vermelho RAL 3020	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	sob consulta
K0277.3087	rosca fêmea	aço	amarelo RAL 1021	3	M8	34	22	31	20	37,5	14,5	14	0,1 - 0,3	sob consulta

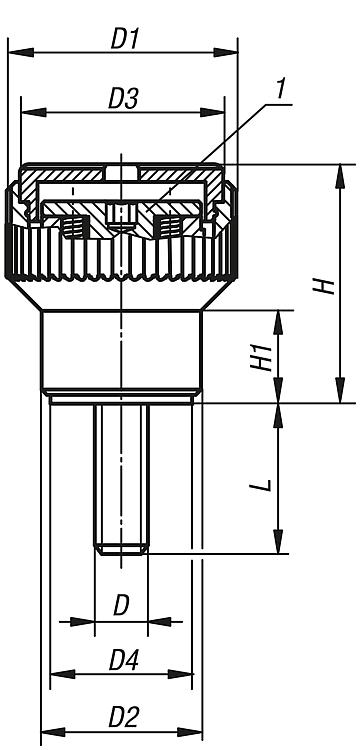

Botões recartilhados para torque com rosca macho

mais informações

Desenhos

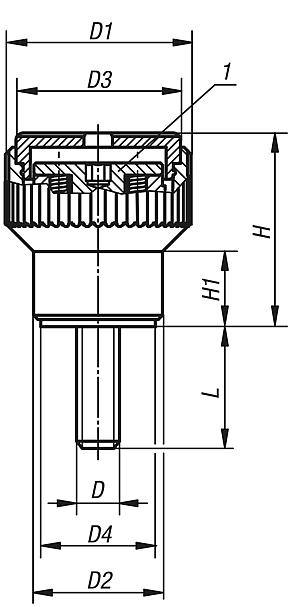

Botões recartilhados para torque com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tipo de rosca	Material dos componentes	Cor Tampa	Tamanho	D	D1	D2	D3	D4	H	H1	L	Torque Nm	Preço
K0277.205X30	rosca macho	aço	grafite RAL 7021	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2051X30	rosca macho	aço	laranja RAL 2004	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2052X30	rosca macho	aço	verde segurança RAL6032	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2053X30	rosca macho	aço	azul RAL5017	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2055X30	rosca macho	aço	cinza RAL 7035	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2056X30	rosca macho	aço	vermelho RAL 3020	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2057X30	rosca macho	aço	amarelo RAL 1021	2	M5	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.205X50	rosca macho	aço	grafite RAL 7021	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2051X50	rosca macho	aço	laranja RAL 2004	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2052X50	rosca macho	aço	verde segurança RAL6032	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2053X50	rosca macho	aço	azul RAL5017	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2055X50	rosca macho	aço	cinza RAL 7035	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2056X50	rosca macho	aço	vermelho RAL 3020	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2057X50	rosca macho	aço	amarelo RAL 1021	2	M5	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.206X30	rosca macho	aço	grafite RAL 7021	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2061X30	rosca macho	aço	laranja RAL 2004	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2062X30	rosca macho	aço	verde segurança RAL6032	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2063X30	rosca macho	aço	azul RAL5017	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2065X30	rosca macho	aço	cinza RAL 7035	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2066X30	rosca macho	aço	vermelho RAL 3020	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.2067X30	rosca macho	aço	amarelo RAL 1021	2	M6	26	18	23	16	27	10,5	30	0,1 - 0,3	sob consulta
K0277.206X50	rosca macho	aço	grafite RAL 7021	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2061X50	rosca macho	aço	laranja RAL 2004	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2062X50	rosca macho	aço	verde segurança RAL6032	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2063X50	rosca macho	aço	azul RAL5017	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2065X50	rosca macho	aço	cinza RAL 7035	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2066X50	rosca macho	aço	vermelho RAL 3020	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.2067X50	rosca macho	aço	amarelo RAL 1021	2	M6	26	18	23	16	27	10,5	50	0,1 - 0,3	sob consulta
K0277.306X40	rosca macho	aço	grafite RAL 7021	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3061X40	rosca macho	aço	laranja RAL 2004	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3062X40	rosca macho	aço	verde segurança RAL6032	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3063X40	rosca macho	aço	azul RAL5017	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3065X40	rosca macho	aço	cinza RAL 7035	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3066X40	rosca macho	aço	vermelho RAL 3020	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3067X40	rosca macho	aço	amarelo RAL 1021	3	M6	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.306X60	rosca macho	aço	grafite RAL 7021	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3061X60	rosca macho	aço	laranja RAL 2004	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3062X60	rosca macho	aço	verde segurança RAL6032	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3063X60	rosca macho	aço	azul RAL5017	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3065X60	rosca macho	aço	cinza RAL 7035	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3066X60	rosca macho	aço	vermelho RAL 3020	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3067X60	rosca macho	aço	amarelo RAL 1021	3	M6	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.308X40	rosca macho	aço	grafite RAL 7021	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3081X40	rosca macho	aço	laranja RAL 2004	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3082X40	rosca macho	aço	verde segurança RAL6032	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3083X40	rosca macho	aço	azul RAL5017	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3085X40	rosca macho	aço	cinza RAL 7035	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3086X40	rosca macho	aço	vermelho RAL 3020	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.3087X40	rosca macho	aço	amarelo RAL 1021	3	M8	34	22	31	20	37,5	14,5	40	0,1 - 0,3	sob consulta
K0277.308X60	rosca macho	aço	grafite RAL 7021	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3081X60	rosca macho	aço	laranja RAL 2004	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3082X60	rosca macho	aço	verde segurança RAL6032	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3083X60	rosca macho	aço	azul RAL5017	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3085X60	rosca macho	aço	cinza RAL 7035	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3086X60	rosca macho	aço	vermelho RAL 3020	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
K0277.3087X60	rosca macho	aço	amarelo RAL 1021	3	M8	34	22	31	20	37,5	14,5	60	0,1 - 0,3	sob consulta
