Manípulos de três pontas ergonômicos

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de três pontas ergonômicos

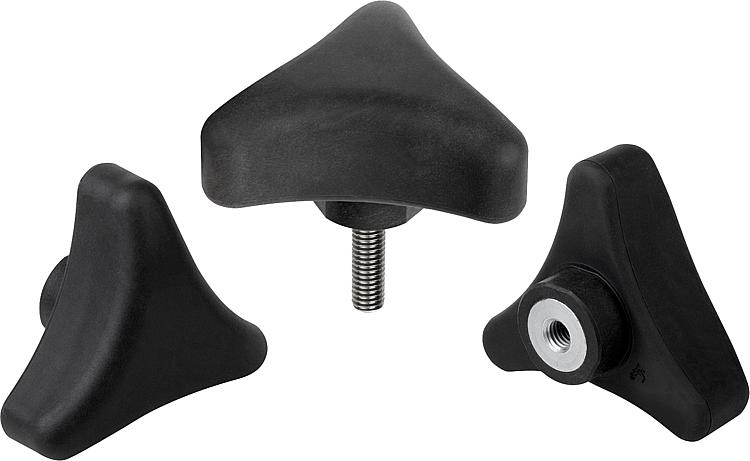

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Componentes duros em plástico reforçado com fibra de vidro.
Componentes macios em elastômero termoplástico.
Bucha e pino roscado em aço com classe de resistência 5.8 ou Aço inoxidável 1.4305.

Versão:Aço passivado azul.
Aço inoxidável, superfície sem tratamento.Indicação:Pode ser fornecido de série na combinação de cores
grafite escuro RAL 7021 (componente duro) e
grafite escuro RAL 7021 (componente macio).Sob consulta:Outras versões.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0785 Manípulos de três pontas ergonômicos

155 kB

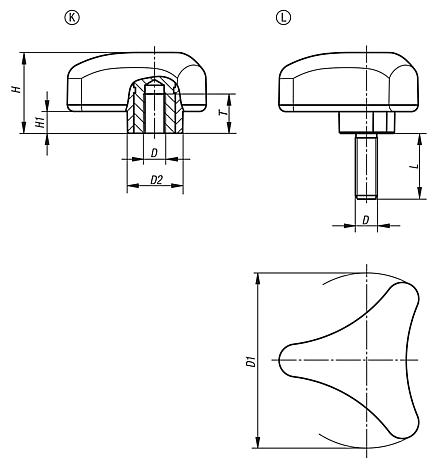

Desenhos (visão geral)

Manípulo de três pontas ergonômico com rosca fêmea

mais informações

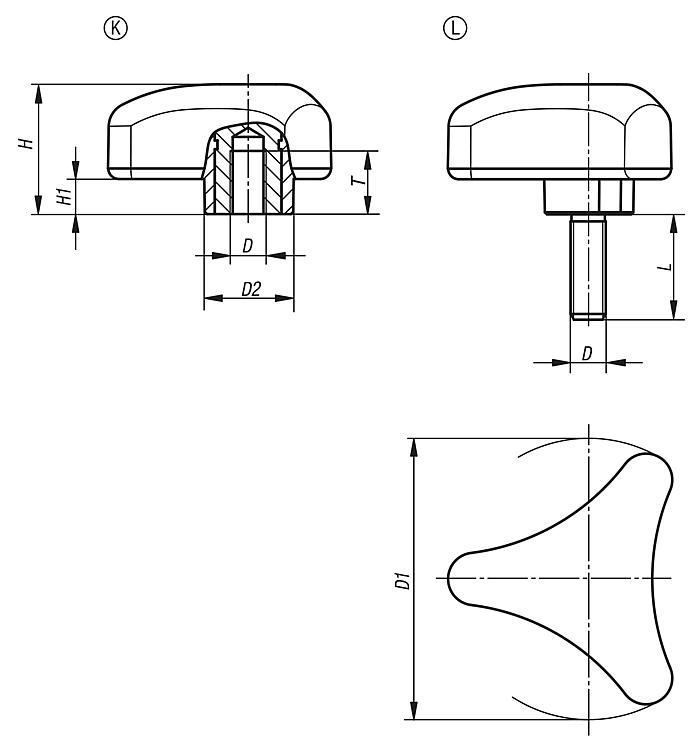

Desenhos

Manípulo de três pontas ergonômico com rosca fêmea

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D	D1	D2	H	H1	T	Preço
K0785.8008	K	aço	M8	80	26	37	10	17	sob consulta
K0785.8010	K	aço	M10	80	26	37	10	17	sob consulta
K0785.8012	K	aço	M12	80	26	37	10	17	sob consulta
K0785.08008	K	aço inoxidável	M8	80	26	37	10	17	sob consulta
K0785.08010	K	aço inoxidável	M10	80	26	37	10	17	sob consulta
K0785.08012	K	aço inoxidável	M12	80	26	37	10	17	sob consulta

Manípulo de três pontas ergonômico com rosca macho

mais informações

Desenhos

Manípulo de três pontas ergonômico com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D	D1	D2	H	H1	L	Preço
K0785.8008X20	L	aço	M8	80	26	37	10	20	sob consulta
K0785.8008X25	L	aço	M8	80	26	37	10	25	sob consulta
K0785.8008X30	L	aço	M8	80	26	37	10	30	sob consulta
K0785.8008X40	L	aço	M8	80	26	37	10	40	sob consulta
K0785.8010X30	L	aço	M10	80	26	37	10	30	sob consulta
K0785.8010X40	L	aço	M10	80	26	37	10	40	sob consulta
K0785.8010X50	L	aço	M10	80	26	37	10	50	sob consulta
K0785.8012X30	L	aço	M12	80	26	37	10	30	sob consulta
K0785.8012X40	L	aço	M12	80	26	37	10	40	sob consulta
K0785.8012X50	L	aço	M12	80	26	37	10	50	sob consulta
K0785.8012X60	L	aço	M12	80	26	37	10	60	sob consulta
K0785.08008X20	L	aço inoxidável	M8	80	26	37	10	20	sob consulta
K0785.08008X25	L	aço inoxidável	M8	80	26	37	10	25	sob consulta
K0785.08008X30	L	aço inoxidável	M8	80	26	37	10	30	sob consulta
K0785.08008X40	L	aço inoxidável	M8	80	26	37	10	40	sob consulta
K0785.08010X30	L	aço inoxidável	M10	80	26	37	10	30	sob consulta
K0785.08010X40	L	aço inoxidável	M10	80	26	37	10	40	sob consulta
K0785.08010X50	L	aço inoxidável	M10	80	26	37	10	50	sob consulta
K0785.08012X30	L	aço inoxidável	M12	80	26	37	10	30	sob consulta
K0785.08012X40	L	aço inoxidável	M12	80	26	37	10	40	sob consulta
K0785.08012X50	L	aço inoxidável	M12	80	26	37	10	50	sob consulta
K0785.08012X60	L	aço inoxidável	M12	80	26	37	10	60	sob consulta
