Manípulos de aperto longos

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos de aperto longos

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

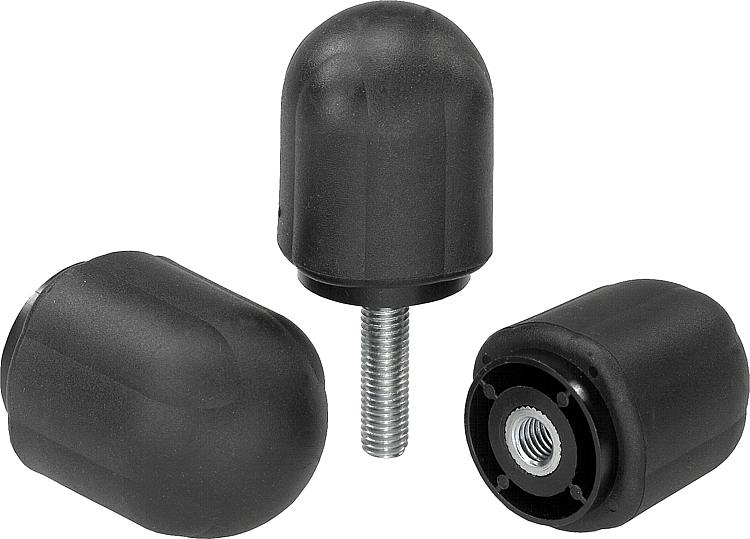

DescriçãoDescrição do produto:Este manípulos se destacam pelo seu formato excepcional. Devido à sua altura, pode-se atingir forças de tensão mais elevadas sem agredir às mãos.Material, versão:Corpo básico em termoplástico duro, preto.
Revestimento em termoplástico macio, preto.
Rosca fêmea.
Rosca macho em aço, classe de resistência 5.8 galvanizado.Indicação:Os manípulos de aperto SYMPA TOUCH altos podem ser fornecidos em 2 tamanhos, com rosca fêmea e macho.Sob consulta:Roscas macho, comprimentos de parafusos, versões e cores adicionais.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0280 Manípulos de aperto longos

203 kB

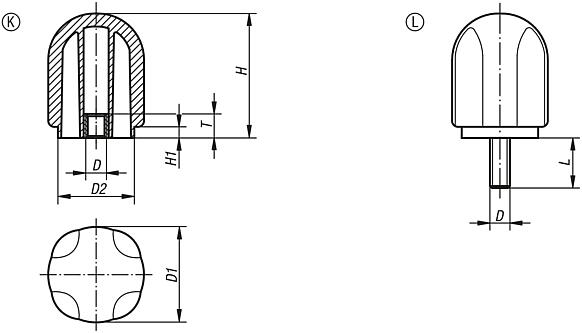

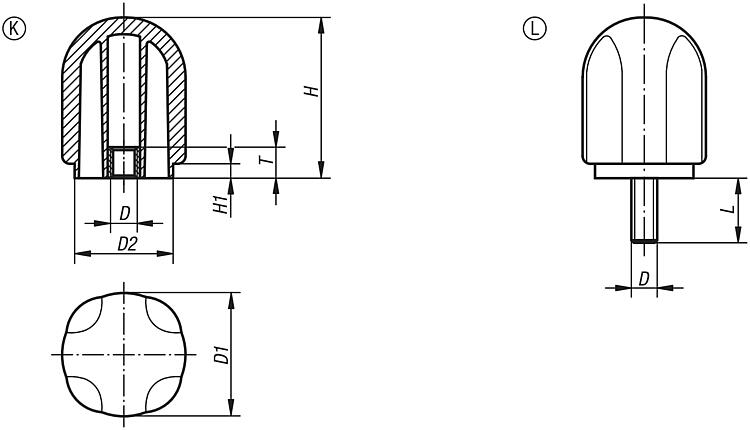

Desenhos (visão geral)

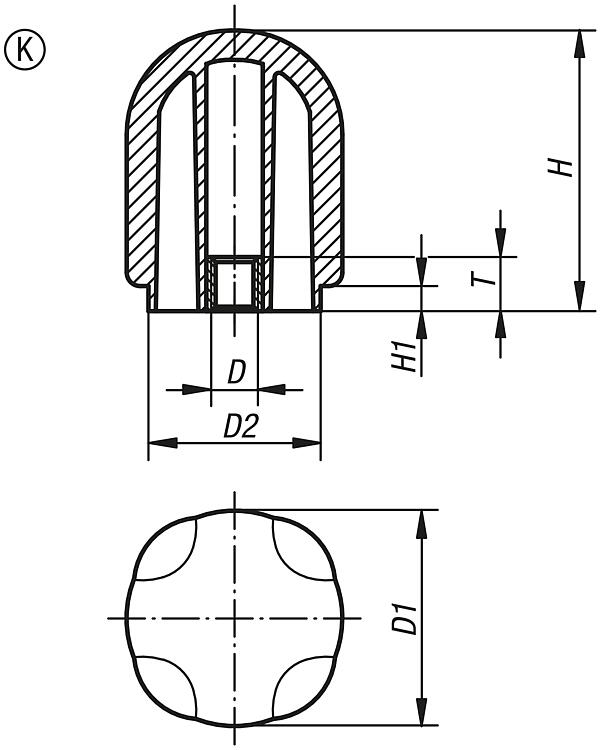

Manípulos longos com rosca fêmea

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T	Preço
K0280.4206	K	M6	42,7	34	55,6	4,8	12,5	sob consulta
K0280.4208	K	M8	42,7	34	55,6	4,8	12,5	sob consulta
K0280.4210	K	M10	42,7	34	55,6	4,8	12,5	sob consulta
K0280.4212	K	M12	42,7	34	55,6	4,8	12,5	sob consulta
K0280.4706	K	M6	47,8	38,1	62,2	5,6	12,5	sob consulta
K0280.4708	K	M8	47,8	38,1	62,2	5,6	12,5	sob consulta
K0280.4710	K	M10	47,8	38,1	62,2	5,6	12,5	sob consulta
K0280.4712	K	M12	47,8	38,1	62,2	5,6	12,5	sob consulta

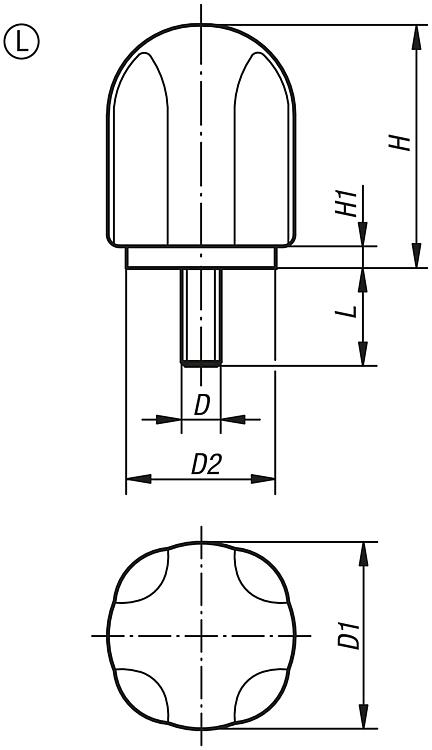

Manípulos longos com rosca macho

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	L	Preço
K0280.4206X15	L	M6	42,7	34	55,6	4,8	15	sob consulta
K0280.4206X20	L	M6	42,7	34	55,6	4,8	20	sob consulta
K0280.4206X25	L	M6	42,7	34	55,6	4,8	25	sob consulta
K0280.4206X35	L	M6	42,7	34	55,6	4,8	35	sob consulta
K0280.4208X16	L	M8	42,7	34	55,6	4,8	16	sob consulta
K0280.4208X25	L	M8	42,7	34	55,6	4,8	25	sob consulta
K0280.4208X35	L	M8	42,7	34	55,6	4,8	35	sob consulta
K0280.4210X20	L	M10	42,7	34	55,6	4,8	20	sob consulta
K0280.4210X30	L	M10	42,7	34	55,6	4,8	30	sob consulta
K0280.4210X40	L	M10	42,7	34	55,6	4,8	40	sob consulta
K0280.4210X50	L	M10	42,7	34	55,6	4,8	50	sob consulta
K0280.4706X20	L	M6	47,8	38,1	62,2	5,6	20	sob consulta
K0280.4706X35	L	M6	47,8	38,1	62,2	5,6	35	sob consulta
K0280.4708X35	L	M8	47,8	38,1	62,2	5,6	35	sob consulta
K0280.4710X40	L	M10	47,8	38,1	62,2	5,6	40	sob consulta
K0280.4710X50	L	M10	47,8	38,1	62,2	5,6	50	sob consulta
