Manípulos em estrela

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos em estrela

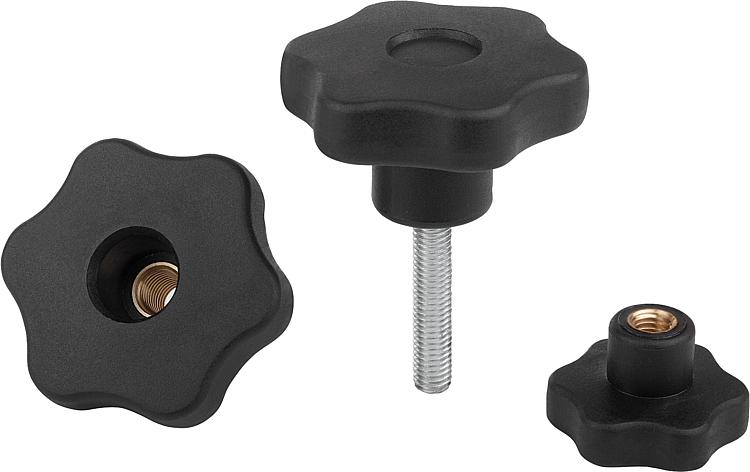

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Termoplástico reforçado com fibra de vidro.
Bucha roscada em latão.
Pinos roscados em aço.Versão:Botão na cor preta.
Pinos roscados galvanizados.Indicação de desenho:

Forma D: com bucha roscada, sem tampa
Forma K: com bucha roscada
Forma L: com rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1090 Manípulos em estrela

152 kB

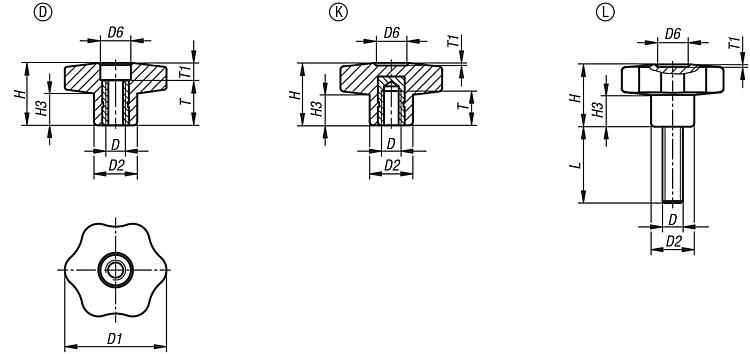

Desenhos (visão geral)

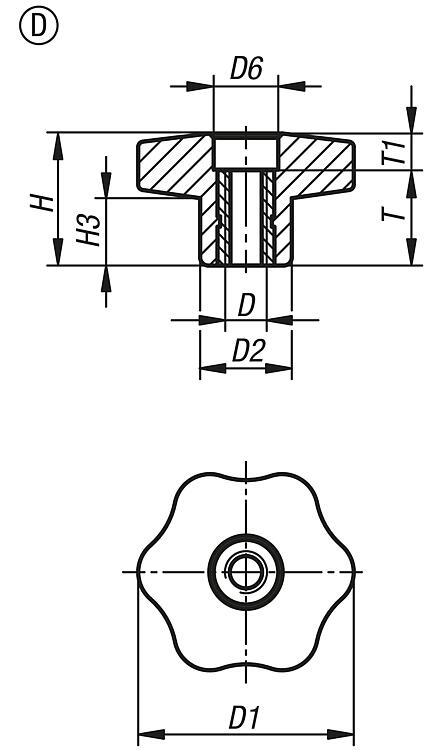

Manípulo em estrela, forma D, com bucha roscada e sem tampa

mais informações

Desenhos

Manípulo em estrela, forma D, com bucha roscada e sem tampa

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	D6	H	H3	T	T1	Preço
K1090.53005	D	M5	30	15	11	22	11	18	4	sob consulta
K1090.53006	D	M6	30	15	11	22	11	18	4	sob consulta
K1090.53008	D	M8	30	15	11	22	11	18	4	sob consulta
K1090.54006	D	M6	40	17	12,5	24,5	12,5	18	6	sob consulta
K1090.54008	D	M8	40	17	12,5	24,5	12,5	18	6	sob consulta
K1090.54010	D	M10	40	17	12,5	24,5	12,5	18	6	sob consulta
K1090.55008	D	M8	50	20	14	29	15,5	18	11	sob consulta
K1090.55010	D	M10	50	20	14	29	15,5	18	11	sob consulta
K1090.55012	D	M12	50	20	14	29	14	18	11	sob consulta
K1090.56010	D	M10	60	24	16,5	34	18	18	16	sob consulta
K1090.56012	D	M12	60	24	16,5	34	18	18	16	sob consulta

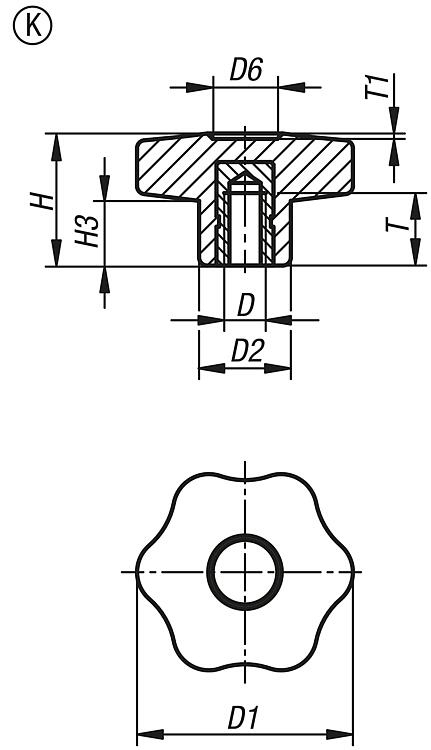

Manípulo em estrela, forma K com bucha roscada

mais informações

Desenhos

Manípulo em estrela, forma K com bucha roscada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	D6	H	H3	T	T1	Preço
K1090.23005	K	M5	30	15	9	22	11	14	1,5	sob consulta
K1090.23006	K	M6	30	15	9	22	11	10	1,5	sob consulta
K1090.24006	K	M6	40	17	12	24,5	12	16	1	sob consulta
K1090.24008	K	M8	40	17	12	24,5	12	14	1	sob consulta
K1090.24010	K	M10	40	17	12	24,5	12	14	1	sob consulta
K1090.25008	K	M8	50	20	14,5	29	15,5	14	1,5	sob consulta
K1090.25010	K	M10	50	20	14,5	29	15,5	14	1,5	sob consulta
K1090.25012	K	M12	50	20	14,5	29	15,5	18	1,5	sob consulta
K1090.26010	K	M10	60	24	18	34	18	21	1,5	sob consulta
K1090.26012	K	M12	60	24	18	34	18	18	1,5	sob consulta

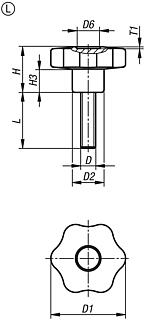

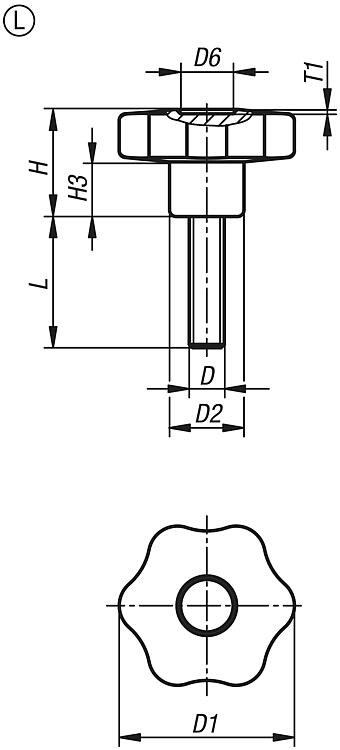

Manípulos em estrela, forma L, com rosca macho

mais informações

Desenhos

Manípulos em estrela, forma L, com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	D6	H	H3	T1	L	Preço
K1090.43006X16	L	M6	30	15	9	22	11	1,5	16	sob consulta
K1090.43006X20	L	M6	30	15	9	22	11	1,5	20	sob consulta
K1090.43006X30	L	M6	30	15	9	22	11	1,5	30	sob consulta
K1090.43008X16	L	M8	30	15	9	22	11	1,5	16	sob consulta
K1090.43008X20	L	M8	30	15	9	22	11	1,5	20	sob consulta
K1090.43008X30	L	M8	30	15	9	22	11	1,5	30	sob consulta
K1090.43008X40	L	M8	30	15	9	22	11	1,5	40	sob consulta
K1090.44006X16	L	M6	40	17	12	24,5	12,5	1	16	sob consulta
K1090.44006X20	L	M6	40	17	12	24,5	12,5	1	20	sob consulta
K1090.44006X30	L	M6	40	17	12	24,5	12,5	1	30	sob consulta
K1090.44006X40	L	M6	40	17	12	24,5	12,5	1	40	sob consulta
K1090.44008X20	L	M8	40	17	12	24,5	12,5	1	20	sob consulta
K1090.44008X30	L	M8	40	17	12	24,5	12,5	1	30	sob consulta
K1090.44008X40	L	M8	40	17	12	24,5	12,5	1	40	sob consulta
K1090.44008X50	L	M8	40	17	12	24,5	12,5	1	50	sob consulta
K1090.45008X20	L	M8	50	20	14,5	29	15	1,5	20	sob consulta
K1090.45008X30	L	M8	50	20	14,5	29	15	1,5	30	sob consulta
K1090.45008X40	L	M8	50	20	14,5	29	15	1,5	40	sob consulta
K1090.45010X20	L	M10	50	20	14,5	29	15	1,5	20	sob consulta
K1090.45010X30	L	M10	50	20	14,5	29	15	1,5	30	sob consulta
K1090.45010X40	L	M10	50	20	14,5	29	15	1,5	40	sob consulta
K1090.45010X50	L	M10	50	20	14,5	29	15	1,5	50	sob consulta
K1090.46010X20	L	M10	60	24	18	34	18	1,5	20	sob consulta
K1090.46010X30	L	M10	60	24	18	34	18	1,5	30	sob consulta
K1090.46010X40	L	M10	60	24	18	34	18	1,5	40	sob consulta
K1090.46010X50	L	M10	60	24	18	34	18	1,5	50	sob consulta
K1090.46012X20	L	M12	60	24	18	34	18	1,5	20	sob consulta
K1090.46012X30	L	M12	60	24	18	34	18	1,5	30	sob consulta
K1090.46012X40	L	M12	60	24	18	34	18	1,5	40	sob consulta
K1090.46012X50	L	M12	60	24	18	34	18	1,5	50	sob consulta
