K0151

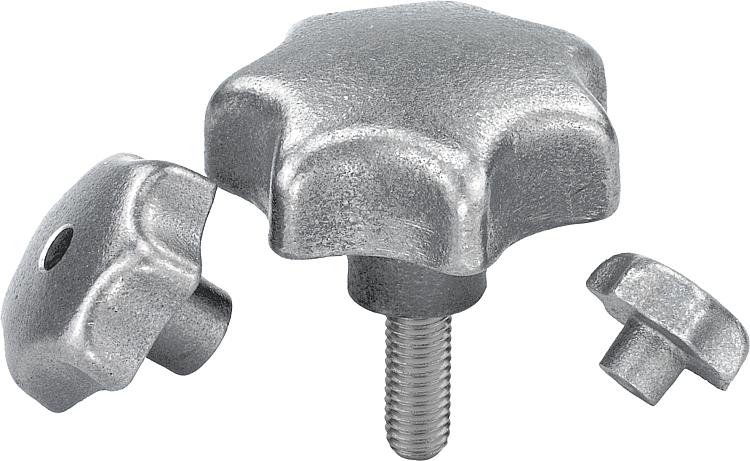

Manípulos em estrela em ferro fundido cinzento DIN 6336

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Manípulos, Botões
    - Manípulos em estrela em ferro fundido cinzento DIN 6336

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Ferro fundido cinzento GJL 200.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310.

Versão:Com vibroacabamento, superfície sem tratamento.
Pino roscado e pino de travessa com superfícies sem tratamento.Sob consulta:Manípulos em estrela de ferro fundido cinzento com revestimento plástico.Indicação de desenho:

Forma A: peça bruta
Forma B: furo passante
Forma C: furo cego
Forma D: rosca furada
Forma E: furo cego roscado
Forma L: com rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0151 Manípulos em estrela em ferro fundido cinzento DIN 6336

265 kB

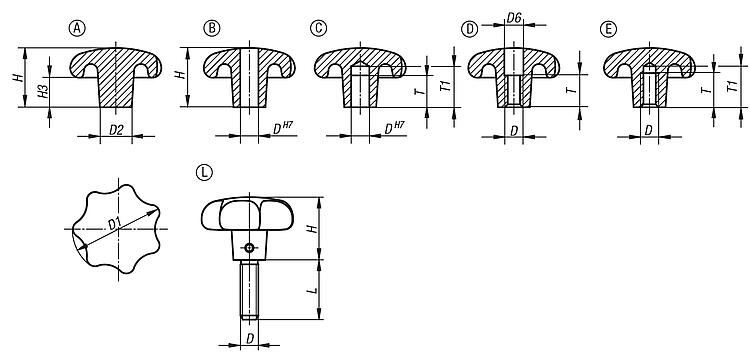

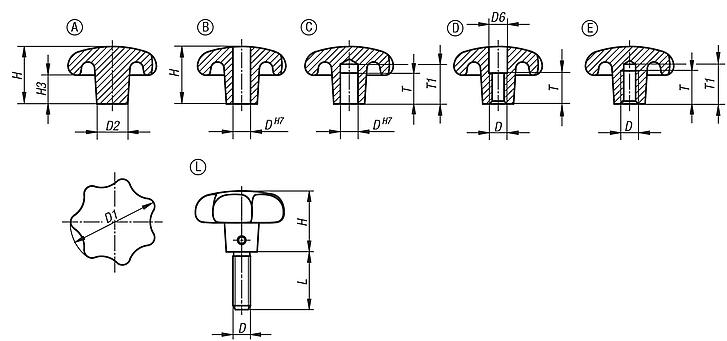

Desenhos (visão geral)

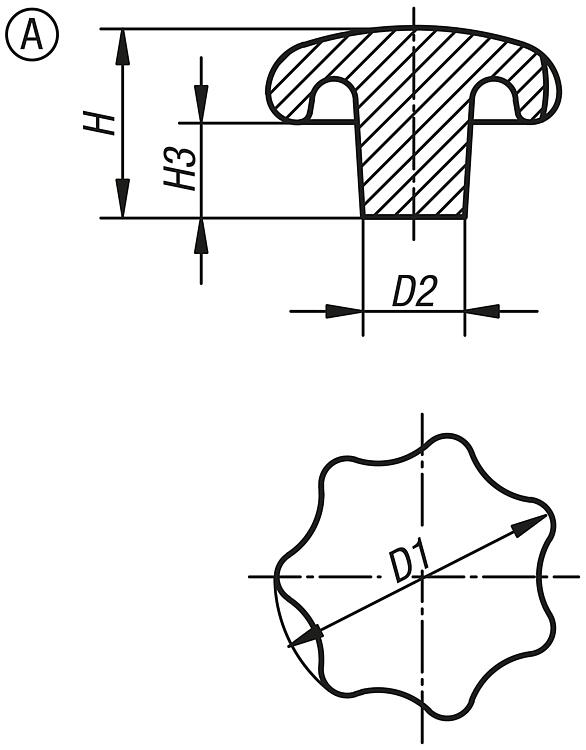

Manípulos em estrela em ferro fundido cinzento DIN 6336, forma A, peça bruta

mais informações

Desenhos

Manípulos em estrela em ferro fundido cinzento DIN 6336, forma A, peça bruta

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Superfície Corpo básico	Forma	D1	D2	H	H3	Preço
K0151.106	tamboreado	A	32	12	21	10	sob consulta
K0151.108	tamboreado	A	40	14	26	13	sob consulta
K0151.110	tamboreado	A	50	18	34	17	sob consulta
K0151.112	tamboreado	A	63	20	42	21	sob consulta
K0151.116	tamboreado	A	80	25	52	25	sob consulta

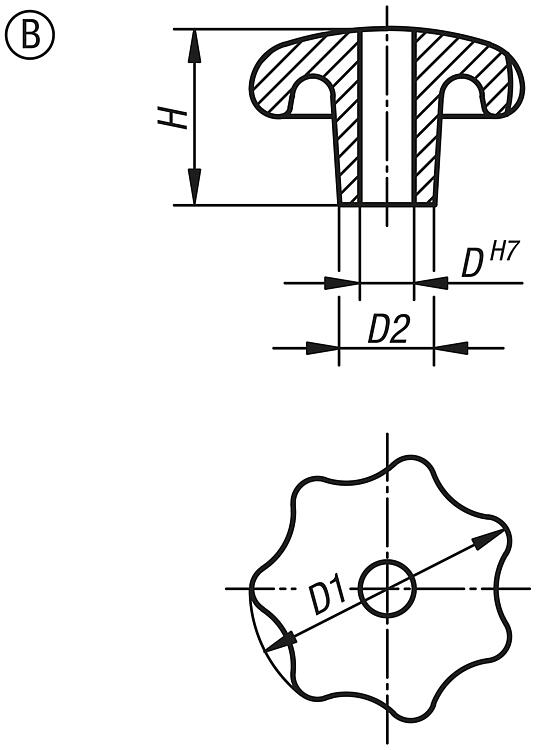

Manípulos em estrela de ferro fundido cinzento, norma DIN 6336, forma B, furo passante

mais informações

Desenhos

Manípulos em estrela de ferro fundido cinzento, norma DIN 6336, forma B, furo passante

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	Preço
K0151.206	B	tamboreado	6	32	12	20	sob consulta
K0151.208	B	tamboreado	8	40	14	25	sob consulta
K0151.210	B	tamboreado	10	50	18	32	sob consulta
K0151.212	B	tamboreado	12	63	20	40	sob consulta
K0151.216	B	tamboreado	16	80	25	50	sob consulta

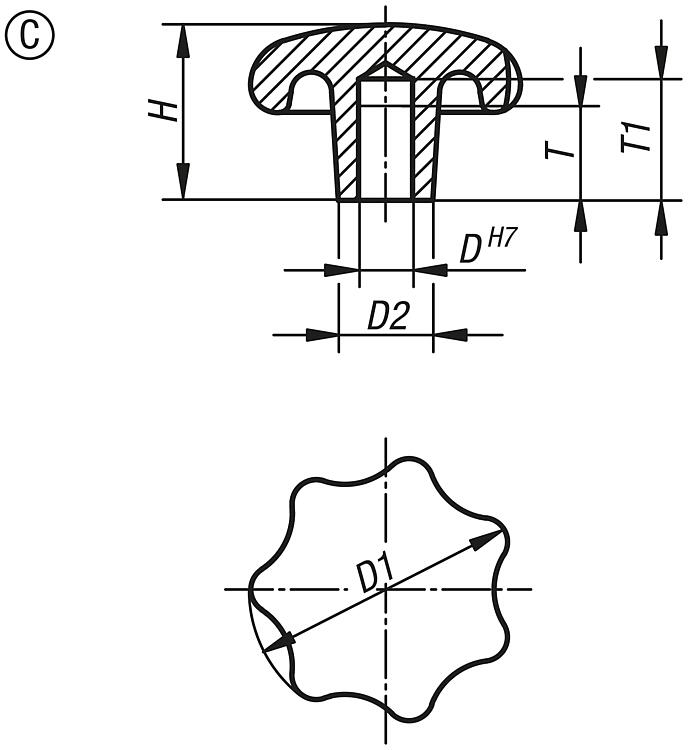

Manípulos em estrela em ferro fundido cinzento DIN 6336, forma C, furo cego

mais informações

Desenhos

Manípulos em estrela em ferro fundido cinzento DIN 6336, forma C, furo cego

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	T	T1	Preço
K0151.306	C	tamboreado	6	32	12	20	12	15	sob consulta
K0151.308	C	tamboreado	8	40	14	25	15	18	sob consulta
K0151.310	C	tamboreado	10	50	18	32	18	21	sob consulta
K0151.312	C	tamboreado	12	63	20	40	22	25	sob consulta
K0151.316	C	tamboreado	16	80	25	50	28	32	sob consulta

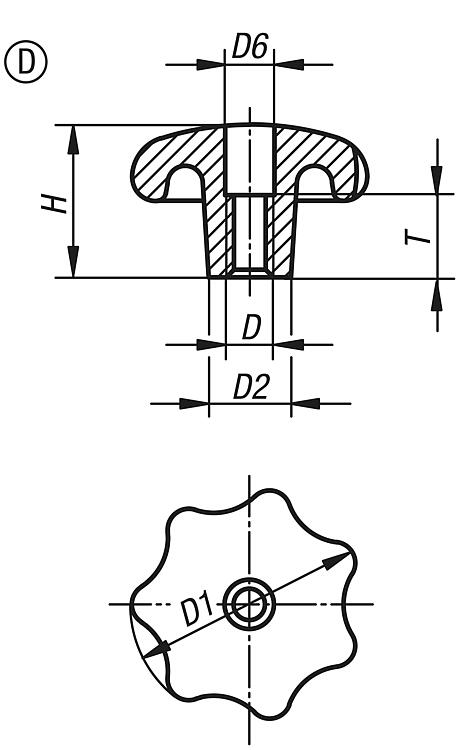

Manípulos em estrela DIN 6336 em ferro fundido cinzento, forma D, rosca furada

mais informações

Desenhos

Manípulos em estrela DIN 6336 em ferro fundido cinzento, forma D, rosca furada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	D6	H	T	Preço
K0151.406	D	tamboreado	M6	32	12	6,4	20	10	sob consulta
K0151.408	D	tamboreado	M8	40	14	8,4	25	13	sob consulta
K0151.410	D	tamboreado	M10	50	18	10,5	32	16	sob consulta
K0151.412	D	tamboreado	M12	63	20	13	40	20	sob consulta
K0151.416	D	tamboreado	M16	80	25	17	50	20	sob consulta

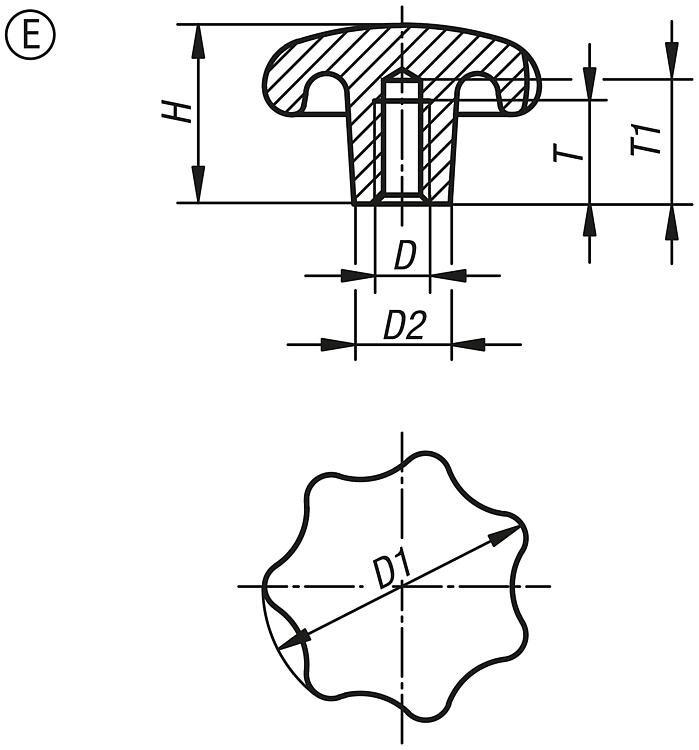

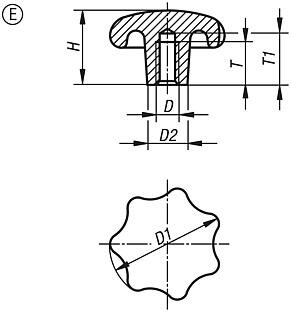

Manípulos em estrela de ferro fundido cinzento, DIN 6336, forma E, furo cego roscado

mais informações

Desenhos

Manípulos em estrela de ferro fundido cinzento, DIN 6336, forma E, furo cego roscado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	T	T1	Preço
K0151.506	E	tamboreado	M6	32	12	20	12	15	sob consulta
K0151.508	E	tamboreado	M8	40	14	25	15	18	sob consulta
K0151.510	E	tamboreado	M10	50	18	32	18	21	sob consulta
K0151.512	E	tamboreado	M12	63	20	40	22	25	sob consulta
K0151.516	E	tamboreado	M16	80	25	50	28	32	sob consulta

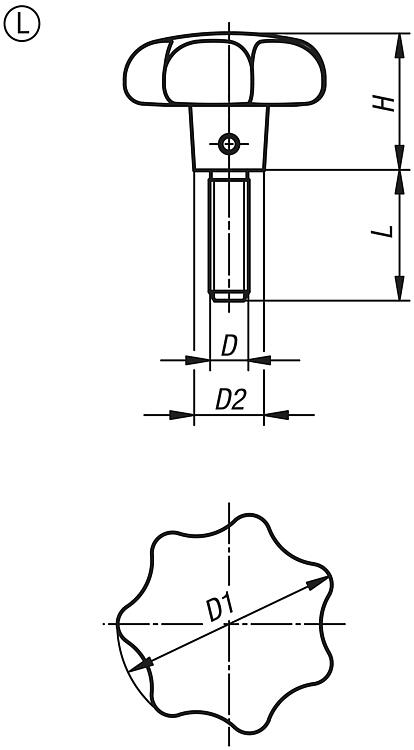

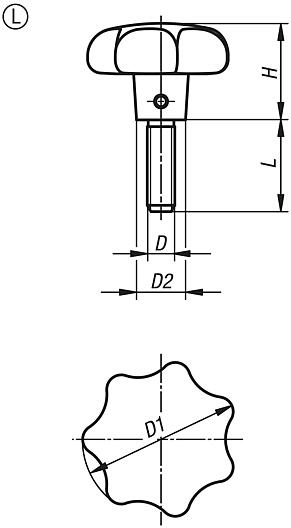

Manípulos em estrela de ferro fundido cinzento, DIN 6336, forma L, com rosca macho

mais informações

Desenhos

Manípulos em estrela de ferro fundido cinzento, DIN 6336, forma L, com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	L	Preço
K0151.606X15	L	tamboreado	M6	32	12	20	15	sob consulta
K0151.606X20	L	tamboreado	M6	32	12	20	20	sob consulta
K0151.606X25	L	tamboreado	M6	32	12	20	25	sob consulta
K0151.606X30	L	tamboreado	M6	32	12	20	30	sob consulta
K0151.608X20	L	tamboreado	M8	40	14	25	20	sob consulta
K0151.608X25	L	tamboreado	M8	40	14	25	25	sob consulta
K0151.608X30	L	tamboreado	M8	40	14	25	30	sob consulta
K0151.608X40	L	tamboreado	M8	40	14	25	40	sob consulta
K0151.610X25	L	tamboreado	M10	50	18	32	25	sob consulta
K0151.610X30	L	tamboreado	M10	50	18	32	30	sob consulta
K0151.610X40	L	tamboreado	M10	50	18	32	40	sob consulta
K0151.610X50	L	tamboreado	M10	50	18	32	50	sob consulta
K0151.612X30	L	tamboreado	M12	63	20	40	30	sob consulta
K0151.612X40	L	tamboreado	M12	63	20	40	40	sob consulta
K0151.612X50	L	tamboreado	M12	63	20	40	50	sob consulta
K0151.612X60	L	tamboreado	M12	63	20	40	60	sob consulta
