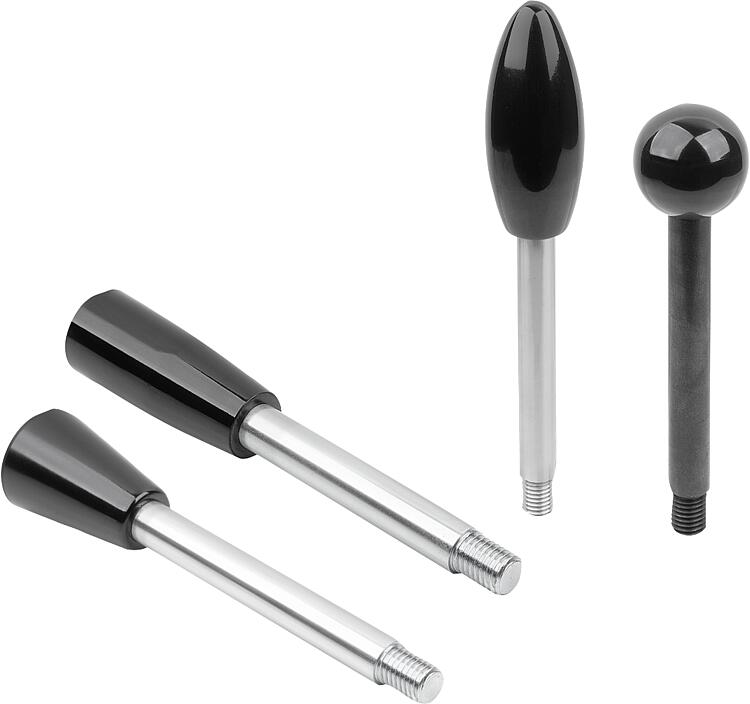

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Botões em duroplástico PF 31.
Alavanca em aço ou aço inoxidável 1.4305.

Versão:Duroplástico (termofixo) preto, altamente polido.
Aço brunido, passivado azul ou aço inoxidável brilhante.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0179 Alavanca de comando

171 kB

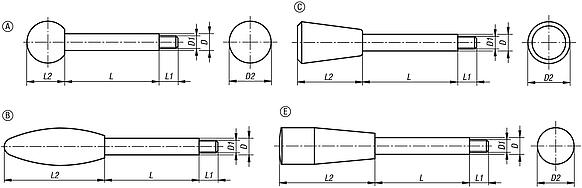

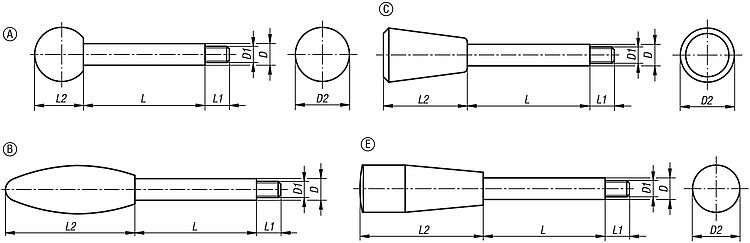

Desenhos (visão geral)

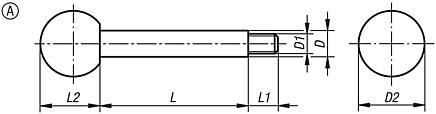

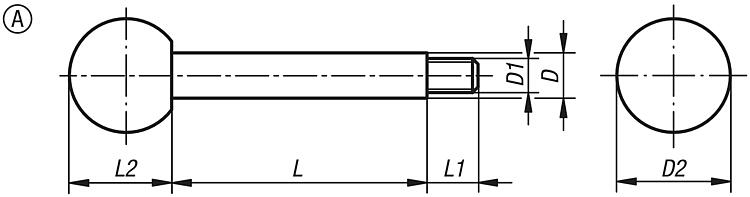

Alavanca de comando, forma A

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	Forma	D	D1	D2	L	L1	L2	Preço
K0179.208X35	aço	brunido	A	8	M6	20	35	9	18	sob consulta
K0179.208X50	aço	brunido	A	8	M6	20	50	9	18	sob consulta
K0179.208X65	aço	brunido	A	8	M6	20	65	9	18	sob consulta
K0179.210X50	aço	brunido	A	10	M8	25	50	13	23	sob consulta
K0179.210X65	aço	brunido	A	10	M8	25	65	13	23	sob consulta
K0179.210X80	aço	brunido	A	10	M8	25	80	13	23	sob consulta
K0179.210X100	aço	brunido	A	10	M8	25	100	13	23	sob consulta
K0179.212X65	aço	brunido	A	12	M10	32	65	15	29	sob consulta
K0179.212X80	aço	brunido	A	12	M10	32	80	15	29	sob consulta
K0179.212X100	aço	brunido	A	12	M10	32	100	15	29	sob consulta
K0179.212X125	aço	brunido	A	12	M10	32	125	15	29	sob consulta
K0179.214X80	aço	brunido	A	14	M12	36	80	16	33	sob consulta
K0179.214X100	aço	brunido	A	14	M12	36	100	16	33	sob consulta
K0179.214X125	aço	brunido	A	14	M12	36	125	16	33	sob consulta
K0179.214X160	aço	brunido	A	14	M12	36	160	16	33	sob consulta
K0179.2208X35	aço	azul passivado	A	8	M6	20	35	9	18	sob consulta
K0179.2208X50	aço	azul passivado	A	8	M6	20	50	9	18	sob consulta
K0179.2208X65	aço	azul passivado	A	8	M6	20	65	9	18	sob consulta
K0179.2210X50	aço	azul passivado	A	10	M8	25	50	13	23	sob consulta
K0179.2210X65	aço	azul passivado	A	10	M8	25	65	13	23	sob consulta
K0179.2210X80	aço	azul passivado	A	10	M8	25	80	13	23	sob consulta
K0179.2210X100	aço	azul passivado	A	10	M8	25	100	13	23	sob consulta
K0179.2212X65	aço	azul passivado	A	12	M10	32	65	15	29	sob consulta
K0179.2212X80	aço	azul passivado	A	12	M10	32	80	15	29	sob consulta
K0179.2212X100	aço	azul passivado	A	12	M10	32	100	15	29	sob consulta
K0179.2212X125	aço	azul passivado	A	12	M10	32	125	15	29	sob consulta
K0179.2214X80	aço	azul passivado	A	14	M12	36	80	16	33	sob consulta
K0179.2214X100	aço	azul passivado	A	14	M12	36	100	16	33	sob consulta
K0179.2214X125	aço	azul passivado	A	14	M12	36	125	16	33	sob consulta
K0179.2214X160	aço	azul passivado	A	14	M12	36	160	16	33	sob consulta
K0179.1208X35	aço inoxidável	superfície sem tratamento	A	8	M6	20	35	9	18	sob consulta
K0179.1208X50	aço inoxidável	superfície sem tratamento	A	8	M6	20	50	9	18	sob consulta
K0179.1208X65	aço inoxidável	superfície sem tratamento	A	8	M6	20	65	9	18	sob consulta
K0179.1210X50	aço inoxidável	superfície sem tratamento	A	10	M8	25	50	13	23	sob consulta
K0179.1210X65	aço inoxidável	superfície sem tratamento	A	10	M8	25	65	13	23	sob consulta
K0179.1210X80	aço inoxidável	superfície sem tratamento	A	10	M8	25	80	13	23	sob consulta
K0179.1210X100	aço inoxidável	superfície sem tratamento	A	10	M8	25	100	13	23	sob consulta
K0179.1212X65	aço inoxidável	superfície sem tratamento	A	12	M10	32	65	15	29	sob consulta
K0179.1212X80	aço inoxidável	superfície sem tratamento	A	12	M10	32	80	15	29	sob consulta
K0179.1212X100	aço inoxidável	superfície sem tratamento	A	12	M10	32	100	15	29	sob consulta
K0179.1212X125	aço inoxidável	superfície sem tratamento	A	12	M10	32	125	15	29	sob consulta
K0179.1214X80	aço inoxidável	superfície sem tratamento	A	14	M12	36	80	16	33	sob consulta
K0179.1214X100	aço inoxidável	superfície sem tratamento	A	14	M12	36	100	16	33	sob consulta
K0179.1214X125	aço inoxidável	superfície sem tratamento	A	14	M12	36	125	16	33	sob consulta
K0179.1214X160	aço inoxidável	superfície sem tratamento	A	14	M12	36	160	16	33	sob consulta

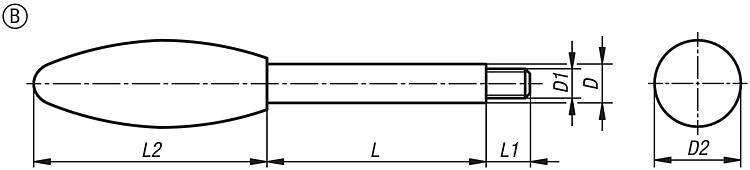

Alavanca de comando, forma B

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	Forma	D	D1	D2	L	L1	L2	Preço
K0179.708X35	aço	brunido	B	8	M6	23	35	9	60	sob consulta
K0179.708X50	aço	brunido	B	8	M6	23	50	9	60	sob consulta
K0179.708X65	aço	brunido	B	8	M6	23	65	9	60	sob consulta
K0179.710X50	aço	brunido	B	10	M8	26	50	13	70	sob consulta
K0179.710X65	aço	brunido	B	10	M8	26	65	13	70	sob consulta
K0179.710X80	aço	brunido	B	10	M8	26	80	13	70	sob consulta
K0179.710X100	aço	brunido	B	10	M8	26	100	13	70	sob consulta
K0179.712X65	aço	brunido	B	12	M10	35	65	15	85	sob consulta
K0179.712X80	aço	brunido	B	12	M10	35	80	15	85	sob consulta
K0179.712X100	aço	brunido	B	12	M10	35	100	15	85	sob consulta
K0179.712X125	aço	brunido	B	12	M10	35	125	15	85	sob consulta
K0179.714X80	aço	brunido	B	14	M12	35	80	16	85	sob consulta
K0179.714X100	aço	brunido	B	14	M12	35	100	16	85	sob consulta
K0179.714X125	aço	brunido	B	14	M12	35	125	16	85	sob consulta
K0179.714X160	aço	brunido	B	14	M12	35	160	16	85	sob consulta
K0179.2708X35	aço	azul passivado	B	8	M6	23	35	9	60	sob consulta
K0179.2708X50	aço	azul passivado	B	8	M6	23	50	9	60	sob consulta
K0179.2708X65	aço	azul passivado	B	8	M6	23	65	9	60	sob consulta
K0179.2710X50	aço	azul passivado	B	10	M8	26	50	13	70	sob consulta
K0179.2710X65	aço	azul passivado	B	10	M8	26	65	13	70	sob consulta
K0179.2710X80	aço	azul passivado	B	10	M8	26	80	13	70	sob consulta
K0179.2710X100	aço	azul passivado	B	10	M8	26	100	13	70	sob consulta
K0179.2712X65	aço	azul passivado	B	12	M10	35	65	15	85	sob consulta
K0179.2712X80	aço	azul passivado	B	12	M10	35	80	15	85	sob consulta
K0179.2712X100	aço	azul passivado	B	12	M10	35	100	15	85	sob consulta
K0179.2712X125	aço	azul passivado	B	12	M10	35	125	15	85	sob consulta
K0179.2714X80	aço	azul passivado	B	14	M12	35	80	16	85	sob consulta
K0179.2714X100	aço	azul passivado	B	14	M12	35	100	16	85	sob consulta
K0179.2714X125	aço	azul passivado	B	14	M12	35	125	16	85	sob consulta
K0179.2714X160	aço	azul passivado	B	14	M12	35	160	16	85	sob consulta
K0179.1708X35	aço inoxidável	superfície sem tratamento	B	8	M6	23	35	9	60	sob consulta
K0179.1708X50	aço inoxidável	superfície sem tratamento	B	8	M6	23	50	9	60	sob consulta
K0179.1708X65	aço inoxidável	superfície sem tratamento	B	8	M6	23	65	9	60	sob consulta
K0179.1710X50	aço inoxidável	superfície sem tratamento	B	10	M8	26	50	13	70	sob consulta
K0179.1710X65	aço inoxidável	superfície sem tratamento	B	10	M8	26	65	13	70	sob consulta
K0179.1710X80	aço inoxidável	superfície sem tratamento	B	10	M8	26	80	13	70	sob consulta
K0179.1710X100	aço inoxidável	superfície sem tratamento	B	10	M8	26	100	13	70	sob consulta
K0179.1712X65	aço inoxidável	superfície sem tratamento	B	12	M10	35	65	15	85	sob consulta
K0179.1712X80	aço inoxidável	superfície sem tratamento	B	12	M10	35	80	15	85	sob consulta
K0179.1712X100	aço inoxidável	superfície sem tratamento	B	12	M10	35	100	15	85	sob consulta
K0179.1712X125	aço inoxidável	superfície sem tratamento	B	12	M10	35	125	15	85	sob consulta
K0179.1714X80	aço inoxidável	superfície sem tratamento	B	14	M12	35	80	16	85	sob consulta
K0179.1714X100	aço inoxidável	superfície sem tratamento	B	14	M12	35	100	16	85	sob consulta
K0179.1714X125	aço inoxidável	superfície sem tratamento	B	14	M12	35	125	16	85	sob consulta
K0179.1714X160	aço inoxidável	superfície sem tratamento	B	14	M12	35	160	16	85	sob consulta

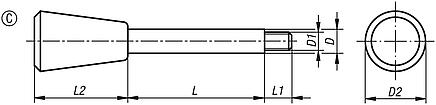

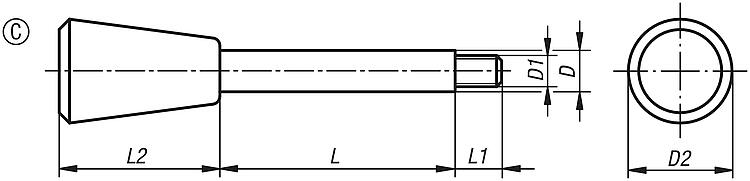

Alavancas de comando, forma C

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Material do corpo básico	Superfície Corpo básico	Forma	D	D1	D2	L	L1	L2	Preço
K0179.408X35	aço	brunido	C	8	M6	20	35	9	31	sob consulta
K0179.408X50	aço	brunido	C	8	M6	20	50	9	31	sob consulta
K0179.408X65	aço	brunido	C	8	M6	20	65	9	31	sob consulta
K0179.410X50	aço	brunido	C	10	M8	25	50	13	38	sob consulta
K0179.410X65	aço	brunido	C	10	M8	25	65	13	38	sob consulta
K0179.410X80	aço	brunido	C	10	M8	25	80	13	38	sob consulta
K0179.410X100	aço	brunido	C	10	M8	25	100	13	38	sob consulta
K0179.412X65	aço	brunido	C	12	M10	30	65	15	46	sob consulta
K0179.412X80	aço	brunido	C	12	M10	30	80	15	46	sob consulta
K0179.412X100	aço	brunido	C	12	M10	30	100	15	46	sob consulta
K0179.412X125	aço	brunido	C	12	M10	30	125	15	46	sob consulta
K0179.414X80	aço	brunido	C	14	M12	35	80	16	53	sob consulta
K0179.414X100	aço	brunido	C	14	M12	35	100	16	53	sob consulta
K0179.414X125	aço	brunido	C	14	M12	35	125	16	53	sob consulta
K0179.414X160	aço	brunido	C	14	M12	35	160	16	53	sob consulta
K0179.2408X35	aço	azul passivado	C	8	M6	20	35	9	31	sob consulta
K0179.2408X50	aço	azul passivado	C	8	M6	20	50	9	31	sob consulta
K0179.2408X65	aço	azul passivado	C	8	M6	20	65	9	31	sob consulta
K0179.2410X50	aço	azul passivado	C	10	M8	25	50	13	38	sob consulta
K0179.2410X65	aço	azul passivado	C	10	M8	25	65	13	38	sob consulta
K0179.2410X80	aço	azul passivado	C	10	M8	25	80	13	38	sob consulta
K0179.2410X100	aço	azul passivado	C	10	M8	25	100	13	38	sob consulta
K0179.2412X65	aço	azul passivado	C	12	M10	30	65	15	46	sob consulta
K0179.2412X80	aço	azul passivado	C	12	M10	30	80	15	46	sob consulta
K0179.2412X100	aço	azul passivado	C	12	M10	30	100	15	46	sob consulta
K0179.2412X125	aço	azul passivado	C	12	M10	30	125	15	46	sob consulta
K0179.2414X80	aço	azul passivado	C	14	M12	35	80	16	53	sob consulta
K0179.2414X100	aço	azul passivado	C	14	M12	35	100	16	53	sob consulta
K0179.2414X125	aço	azul passivado	C	14	M12	35	125	16	53	sob consulta
K0179.2414X160	aço	azul passivado	C	14	M12	35	160	16	53	sob consulta
K0179.1408X35	aço inoxidável	superfície sem tratamento	C	8	M6	20	35	9	31	sob consulta
K0179.1408X50	aço inoxidável	superfície sem tratamento	C	8	M6	20	50	9	31	sob consulta
K0179.1408X65	aço inoxidável	superfície sem tratamento	C	8	M6	20	65	9	31	sob consulta
K0179.1410X50	aço inoxidável	superfície sem tratamento	C	10	M8	25	50	13	38	sob consulta
K0179.1410X65	aço inoxidável	superfície sem tratamento	C	10	M8	25	65	13	38	sob consulta
K0179.1410X80	aço inoxidável	superfície sem tratamento	C	10	M8	25	80	13	38	sob consulta
K0179.1410X100	aço inoxidável	superfície sem tratamento	C	10	M8	25	100	13	38	sob consulta
K0179.1412X65	aço inoxidável	superfície sem tratamento	C	12	M10	30	65	15	46	sob consulta
K0179.1412X80	aço inoxidável	superfície sem tratamento	C	12	M10	30	80	15	46	sob consulta
K0179.1412X100	aço inoxidável	superfície sem tratamento	C	12	M10	30	100	15	46	sob consulta
K0179.1412X125	aço inoxidável	superfície sem tratamento	C	12	M10	30	125	15	46	sob consulta
K0179.1414X80	aço inoxidável	superfície sem tratamento	C	14	M12	35	80	16	53	sob consulta
K0179.1414X100	aço inoxidável	superfície sem tratamento	C	14	M12	35	100	16	53	sob consulta
K0179.1414X125	aço inoxidável	superfície sem tratamento	C	14	M12	35	125	16	53	sob consulta
K0179.1414X160	aço inoxidável	superfície sem tratamento	C	14	M12	35	160	16	53	sob consulta

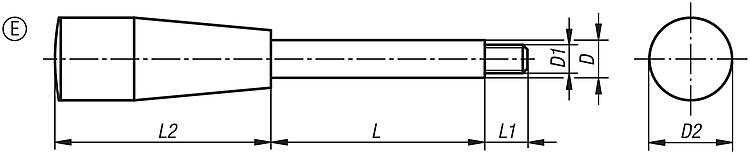

Alavancas de comando, forma E

mais informações

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão	Superfície Corpo básico	Forma	D	D1	D2	L	L1	L2	Preço
K0179.608X35	aço	brunido	E	8	M6	17	35	9	45	sob consulta
K0179.608X50	aço	brunido	E	8	M6	17	50	9	45	sob consulta
K0179.608X65	aço	brunido	E	8	M6	17	65	9	45	sob consulta
K0179.610X50	aço	brunido	E	10	M8	23	50	13	61	sob consulta
K0179.610X65	aço	brunido	E	10	M8	23	65	13	61	sob consulta
K0179.610X80	aço	brunido	E	10	M8	23	80	13	61	sob consulta
K0179.610X100	aço	brunido	E	10	M8	23	100	13	61	sob consulta
K0179.612X65	aço	brunido	E	12	M10	29	65	15	71	sob consulta
K0179.612X80	aço	brunido	E	12	M10	29	80	15	71	sob consulta
K0179.612X100	aço	brunido	E	12	M10	29	100	15	71	sob consulta
K0179.612X125	aço	brunido	E	12	M10	29	125	15	71	sob consulta
K0179.614X80	aço	brunido	E	14	M12	29	80	16	71	sob consulta
K0179.614X100	aço	brunido	E	14	M12	29	100	16	71	sob consulta
K0179.614X125	aço	brunido	E	14	M12	29	125	16	71	sob consulta
K0179.614X160	aço	brunido	E	14	M12	29	160	16	71	sob consulta
K0179.2608X35	aço	azul passivado	E	8	M6	17	35	9	45	sob consulta
K0179.2608X50	aço	azul passivado	E	8	M6	17	50	9	45	sob consulta
K0179.2608X65	aço	azul passivado	E	8	M6	17	65	9	45	sob consulta
K0179.2610X50	aço	azul passivado	E	10	M8	23	50	13	61	sob consulta
K0179.2610X65	aço	azul passivado	E	10	M8	23	65	13	61	sob consulta
K0179.2610X80	aço	azul passivado	E	10	M8	23	80	13	61	sob consulta
K0179.2610X100	aço	azul passivado	E	10	M8	23	100	13	61	sob consulta
K0179.2612X65	aço	azul passivado	E	12	M10	29	65	15	71	sob consulta
K0179.2612X80	aço	azul passivado	E	12	M10	29	80	15	71	sob consulta
K0179.2612X100	aço	azul passivado	E	12	M10	29	100	15	71	sob consulta
K0179.2612X125	aço	azul passivado	E	12	M10	29	125	15	71	sob consulta
K0179.2614X80	aço	azul passivado	E	14	M12	29	80	16	71	sob consulta
K0179.2614X100	aço	azul passivado	E	14	M12	29	100	16	71	sob consulta
K0179.2614X125	aço	azul passivado	E	14	M12	29	125	16	71	sob consulta
K0179.2614X160	aço	azul passivado	E	14	M12	29	160	16	71	sob consulta
K0179.1608X35	aço inoxidável	superfície sem tratamento	E	8	M6	17	35	9	45	sob consulta
K0179.1608X50	aço inoxidável	superfície sem tratamento	E	8	M6	17	50	9	45	sob consulta
K0179.1608X65	aço inoxidável	superfície sem tratamento	E	8	M6	17	65	9	45	sob consulta
K0179.1610X50	aço inoxidável	superfície sem tratamento	E	10	M8	23	50	13	61	sob consulta
K0179.1610X65	aço inoxidável	superfície sem tratamento	E	10	M8	23	65	13	61	sob consulta
K0179.1610X80	aço inoxidável	superfície sem tratamento	E	10	M8	23	80	13	61	sob consulta
K0179.1610X100	aço inoxidável	superfície sem tratamento	E	10	M8	23	100	13	61	sob consulta
K0179.1612X65	aço inoxidável	superfície sem tratamento	E	12	M10	29	65	15	71	sob consulta
K0179.1612X80	aço inoxidável	superfície sem tratamento	E	12	M10	29	80	15	71	sob consulta
K0179.1612X100	aço inoxidável	superfície sem tratamento	E	12	M10	29	100	15	71	sob consulta
K0179.1612X125	aço inoxidável	superfície sem tratamento	E	12	M10	29	125	15	71	sob consulta
K0179.1614X80	aço inoxidável	superfície sem tratamento	E	14	M12	29	80	16	71	sob consulta
K0179.1614X100	aço inoxidável	superfície sem tratamento	E	14	M12	29	100	16	71	sob consulta
K0179.1614X125	aço inoxidável	superfície sem tratamento	E	14	M12	29	125	16	71	sob consulta
K0179.1614X160	aço inoxidável	superfície sem tratamento	E	14	M12	29	160	16	71	sob consulta
