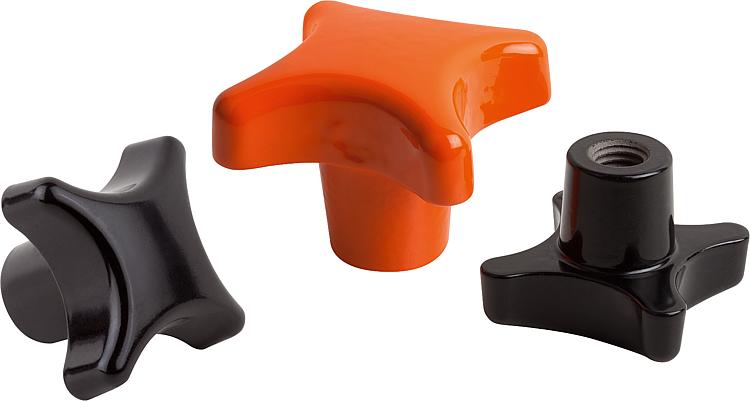

    - Manípulos de quatro pontas em ferro fundido cinzento com revestimento plástico conforme DIN 6335

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Ferro fundido cinzento GJL 200.Versão:com revestimento em plástico.Indicação:Laranja RAL 2004,
Preto RAL 9005 fosco.Indicação de desenho:

Forma C: furo cego
Forma E: furo cego roscado

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0682 Manípulos de quatro pontas em ferro fundido cinzento com revestimento plástico conforme DIN 6335

127 kB

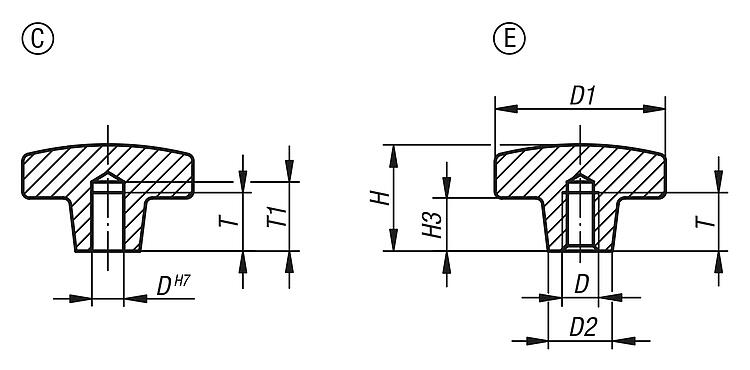

Desenhos (visão geral)

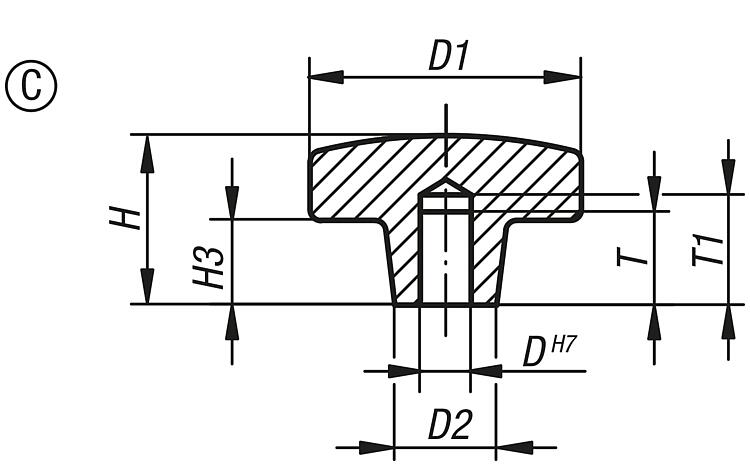

Manípulos de quatro pontas em ferro fundido cinzento, com revestimento plástico conforme DIN 6335 forma C

mais informações

Desenhos

Manípulos de quatro pontas em ferro fundido cinzento, com revestimento plástico conforme DIN 6335 forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	D	D1	D2	H	H3	T	T1	Preço
K0682.108	C	laranja	8	40	14	25	13	15	18	sob consulta
K0682.110	C	laranja	10	50	18	32	20	18	21	sob consulta
K0682.112	C	laranja	12	63	20	40	25	22	25	sob consulta
K0682.116	C	laranja	16	80	25	50	30	28	32	sob consulta
K0682.208	C	preto	8	40	14	25	13	15	18	sob consulta
K0682.210	C	preto	10	50	18	32	20	18	21	sob consulta
K0682.212	C	preto	12	63	20	40	25	22	25	sob consulta
K0682.216	C	preto	16	80	25	50	30	28	32	sob consulta

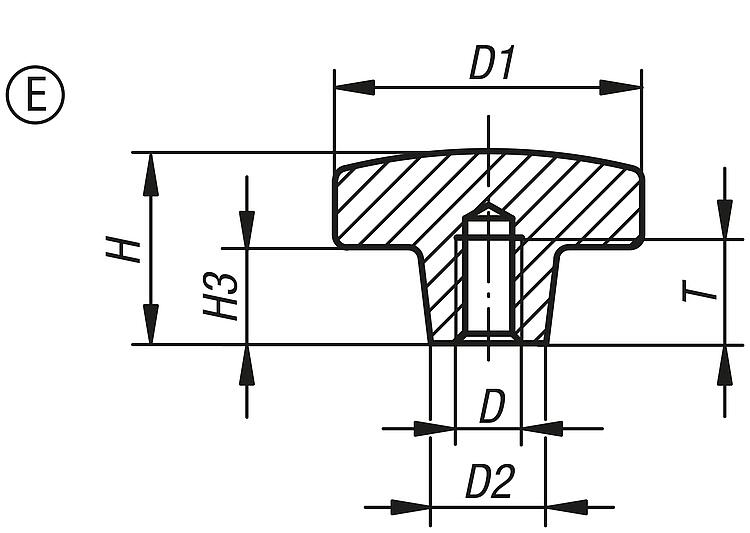

Manípulos de quatro pontas em ferro fundido cinzento, com revestimento plástico, conforme DIN 6335, forma E

mais informações

Desenhos

Manípulos de quatro pontas em ferro fundido cinzento, com revestimento plástico, conforme DIN 6335, forma E

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Cor do corpo básico	D	D1	D2	H	H3	T	Preço
K0682.308	E	laranja	M8	40	14	25	13	15	sob consulta
K0682.310	E	laranja	M10	50	18	32	20	18	sob consulta
K0682.312	E	laranja	M12	63	20	40	25	22	sob consulta
K0682.316	E	laranja	M16	80	25	50	30	28	sob consulta
K0682.408	E	preto	M8	40	14	25	13	15	sob consulta
K0682.410	E	preto	M10	50	18	32	20	18	sob consulta
K0682.412	E	preto	M12	63	20	40	25	22	sob consulta
K0682.416	E	preto	M16	80	25	50	30	28	sob consulta
